DC50M系列

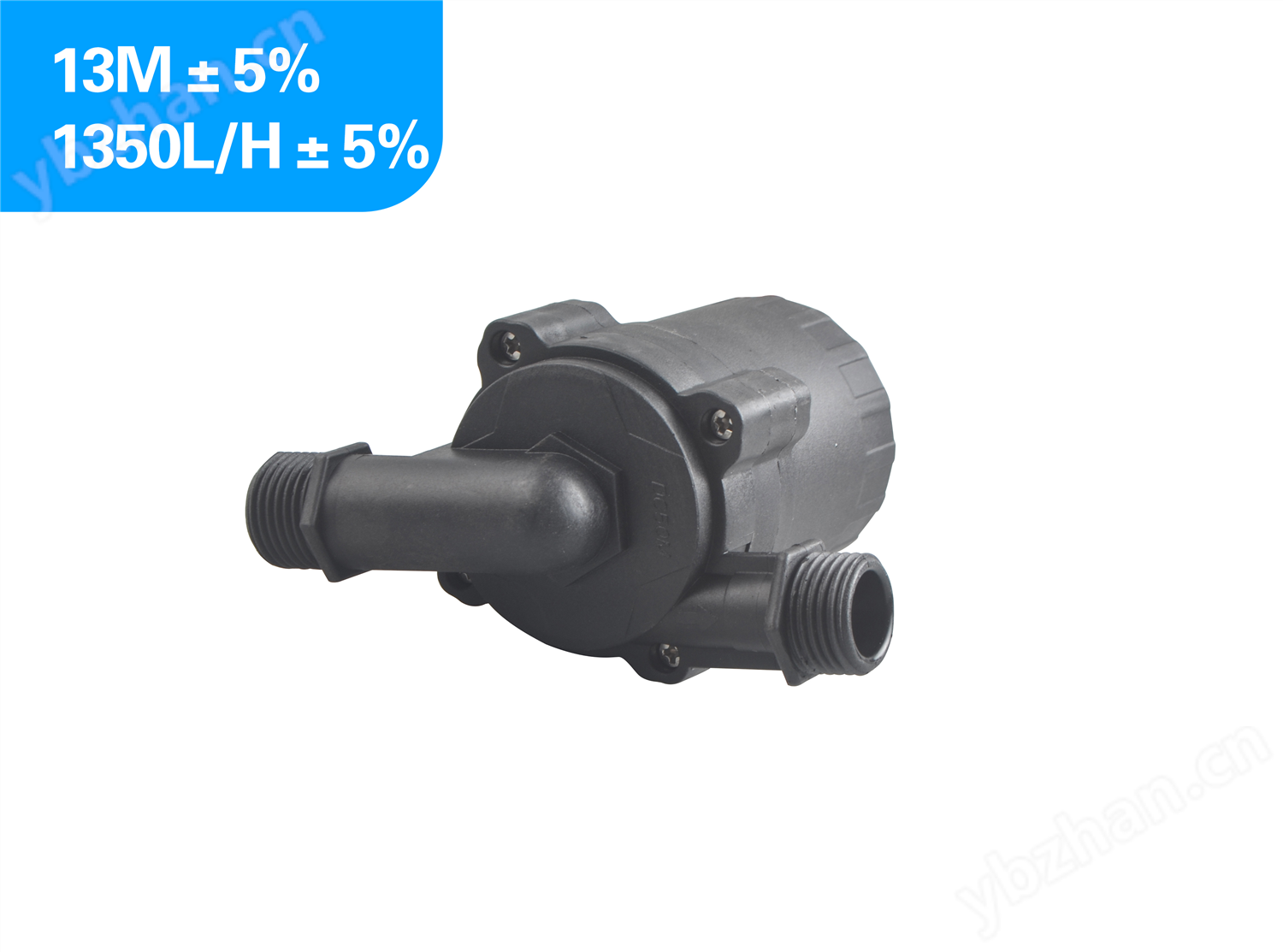

外观图
参数规格
序号 类别 规格 1 泵体尺寸及重量 92.9mmx107mmx62.9mm; 2 水泵出水口外径 20mm 3 水泵进水口外径 20mm 4 驱动方式 无刷直流磁力隔离 （三相无传感器程序驱动） 5 水泵壳体材料 PA66+30%GF (可更换) 6 使用方式 可长时间连续运转 7 使用介质 水，油，以及其他酸碱溶液 8 工作温度 60℃（三相内置系列）100℃（三相/S或A系列） 9 功耗 80W 10 额定电压 24V±2V 11 使用电压 5Vdc ~ 14Vdc（） 或5Vdc ~ 26Vdc（） 12 负载电流 4.5A【三相】 13 流量 1350L/H±5% 14 静态扬程 13M±5% 15 噪音 <40dB （1M距离） 16 防水等级 IP68(可潜水安装) 17 寿命 大于等于2万小时 18 供电方式 太阳能板，蓄电池，适配器，电源模块 19 保护功能（选配） 可选配缺水保护、空转保护、堵转保护、卡死保护 20 调速功能（调功率）（选配） 可选配PWM调速，0~5V模拟信号调速，电位器调速 21 速度反馈（选配） 脉冲信号， 水泵的实际转速为脉冲信号频率的30倍 22 水泵特点 1、体积小，效率高，寿命长，噪音低；
2、陶瓷轴芯，碳纤维石墨轴套超级耐磨；
3、死亡率低于0.5%
4、无碳刷无磨损，采用电子换向，三相直流水泵采用智能程序驱 动，软启动无冲击，自带保护功能；
5、软启动可直接连接太阳能板供电；
6、采用耐高温材料，三相水泵可浸泡100度开水长期运转；

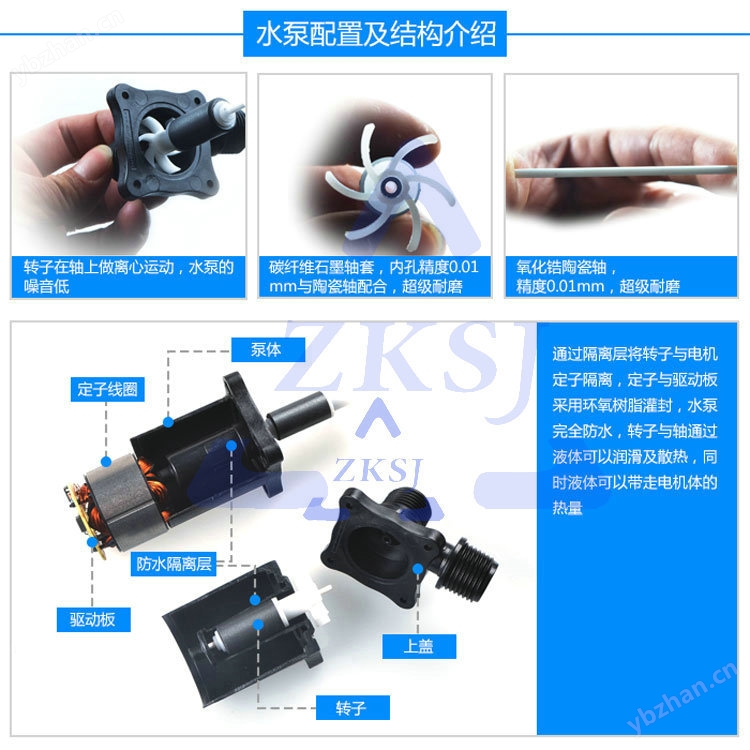

7、水电隔离，环氧树脂灌封，防水，防漏电；水泵内部结构特点
参数表 (仅供参考，水泵24V扬程调制范围5-15M，12V扬程,范围4-8M)型号 电压 负载电流 扬程 流量 功耗 V (dc) A m L/H W DC50M-1290S 12 4.3 9M 1200L/H 52W DC50M-1290A DC50M-2480S 24 2.2A 8M 1150L/H 55W DC50M-2480A DC50M-24130S 24 3.3A 13M 1350L/H 80W DC50M-24130A 选型注意事项 - 选型时务必给出使用环境：例如连续工作时间、水温、介质等，水泵功率超过一定的功率就不适合长期在60度或者100度以上水温连续工作，务必与技术员沟通以便选择最合适的水泵！
- 上述电流为水泵的开口电流即当水泵直接放入水中不接任何系统时的电流，也为水泵电流，当水泵接上系统之后水泵的工作电流会降低到负载电流的70%-85%。
- 水泵的扬程为送水高度，即到达扬程点的流量为零。
- 水泵的流量为水平流量，即水平抽水的流量。

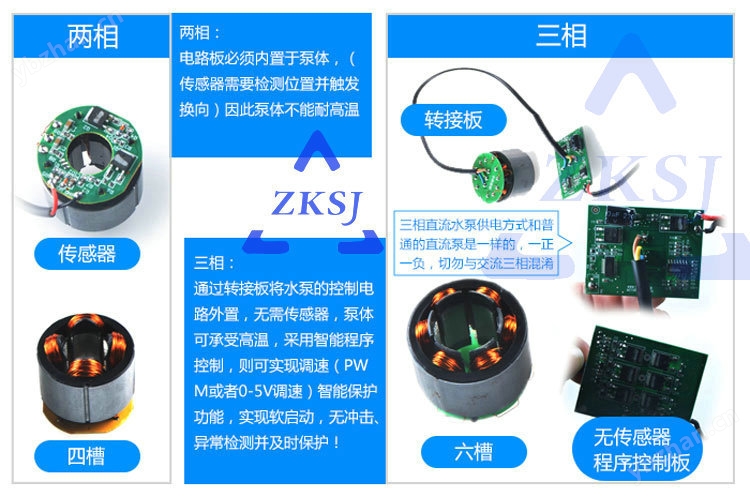

两相直流水泵与三相直流水泵（无传感器智能）的区别两相（T 系列） - 传感器驱动，电路板必须内置，无法通过智能方式调速
三相（S/A系列） - 直流三相与交流三相不同，直流三相指的是无传感器驱动，其供电方式与单相和两相水泵一样只有正负极两根线。
- 智能程序驱动，无传感器，电路板可外置（外置之后泵体可以耐高温）。
- 可调速（PWM 、0~5V模拟信号、电位器调速）【选配】
- 堵转及反接保护，过压过流保护，过温保护

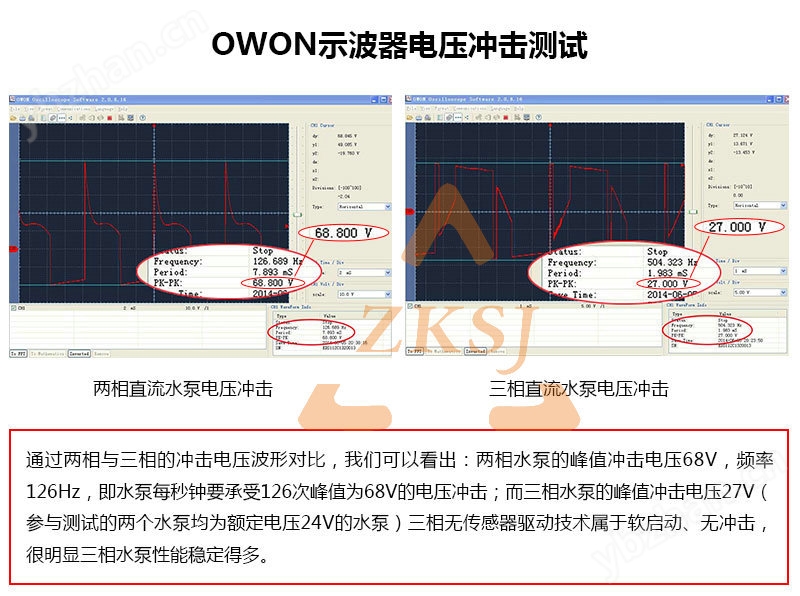

- 软启动,启动电流低，无冲击，特别适用于太阳能板直接供电

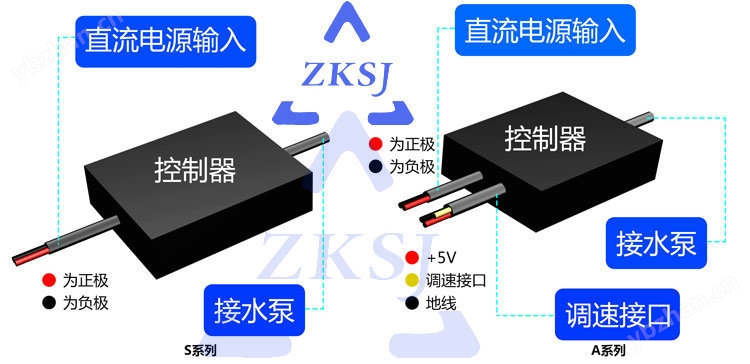

三相直流水泵接线图解

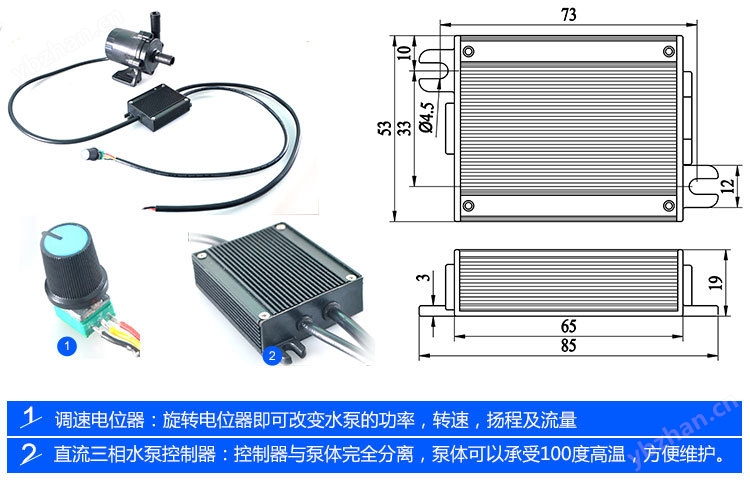

电位器调速接线方法：（非调速水泵没有引出调速信号线）调速接口中的红线为正5V，黄色线为调速信号线，黑线为地线，红色和黑色线分别接电位器的两端，黄线接电位器的中间，这样旋动电位器可使黄线的电压在0-5V之间滑动，从而采用电位器实现了0 -5V 之间的调速。切勿将红线和黑线碰到一起，这样容易导致电路板烧坏，电位器调速和VR(0-5V)调速是一样的，如果采用VR调速则只需要将电位器取下，按照VR调速方法接线即可。
PWM或者模拟信号VR（0-5V）调速的接线方法：
PWM(50-800HZ信号幅值为5v)或者模拟信号（0-5V）调速只需要将调速接口中的黄色线接到外界控制系统的调速信号发生端口（PWM或者0-5V），黑线接到系统地线，红线悬空即可。
流量-扬程曲线图
尺寸图

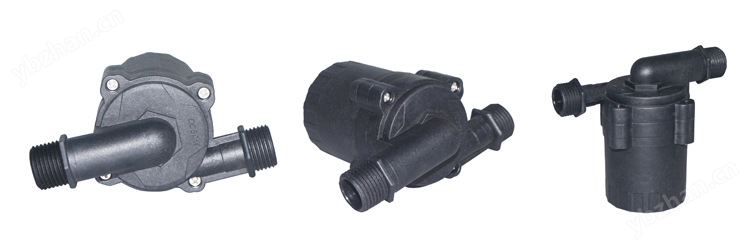

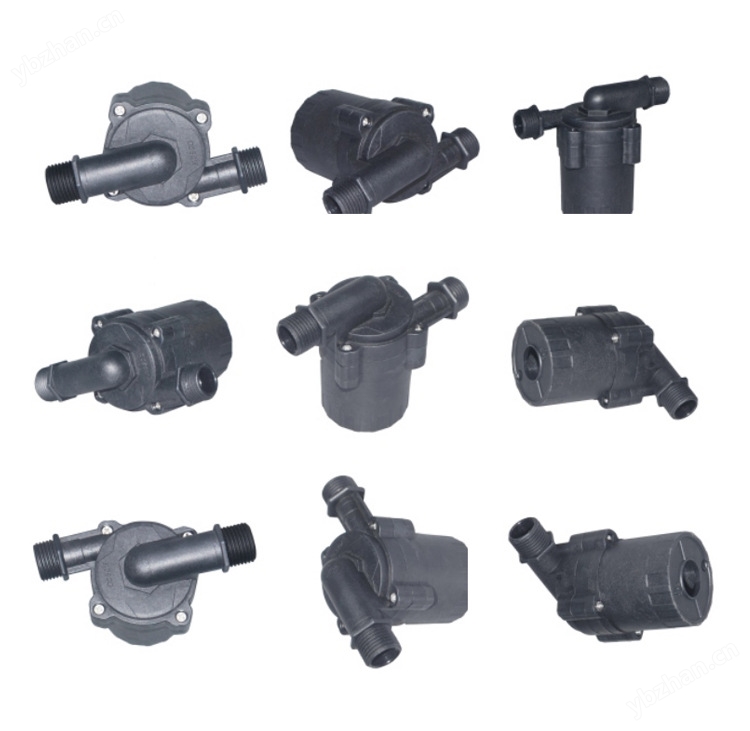

产品细节图
产品应用范围
电动汽车散热系统，自动化设备水循环，水制冷等电器,饮水机，卫浴产品，碎纸机，无土栽培，水暖床垫，空调抽水，水族鱼缸，桌面工艺品，足浴盆，水暖床垫，热水器，电脑水冷，水冷风扇，，制药系统，化工，循环系统，冷却散热系统，制冷系统，水冷空调，水冷风扇，移动洗澡机，太阳能喷泉，太阳能循环系统，家庭增压系统，别墅供水系统，小型灌溉系统, 水处理系统，小型供水系统，汽车循环系统，汽车加热系统，机床，家用电器，厨房电器,卫浴产品， 热水循环系统

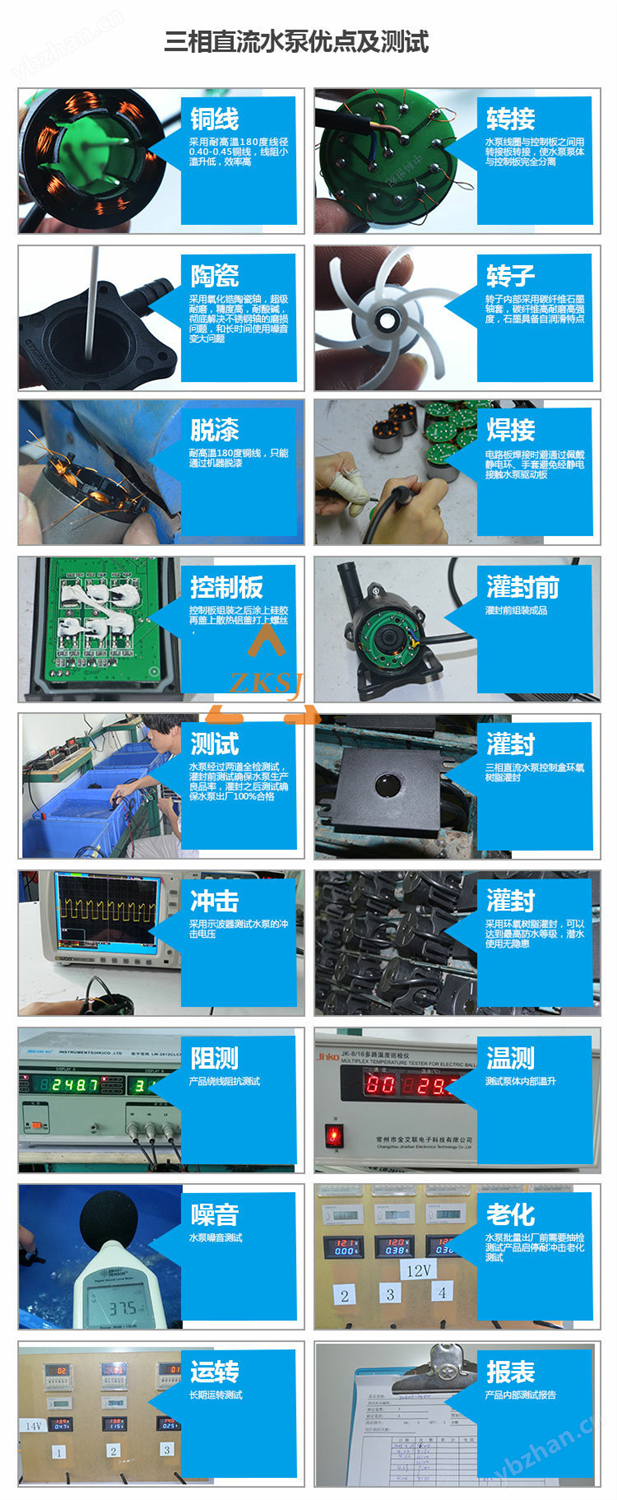

产品检验
产品爆炸图

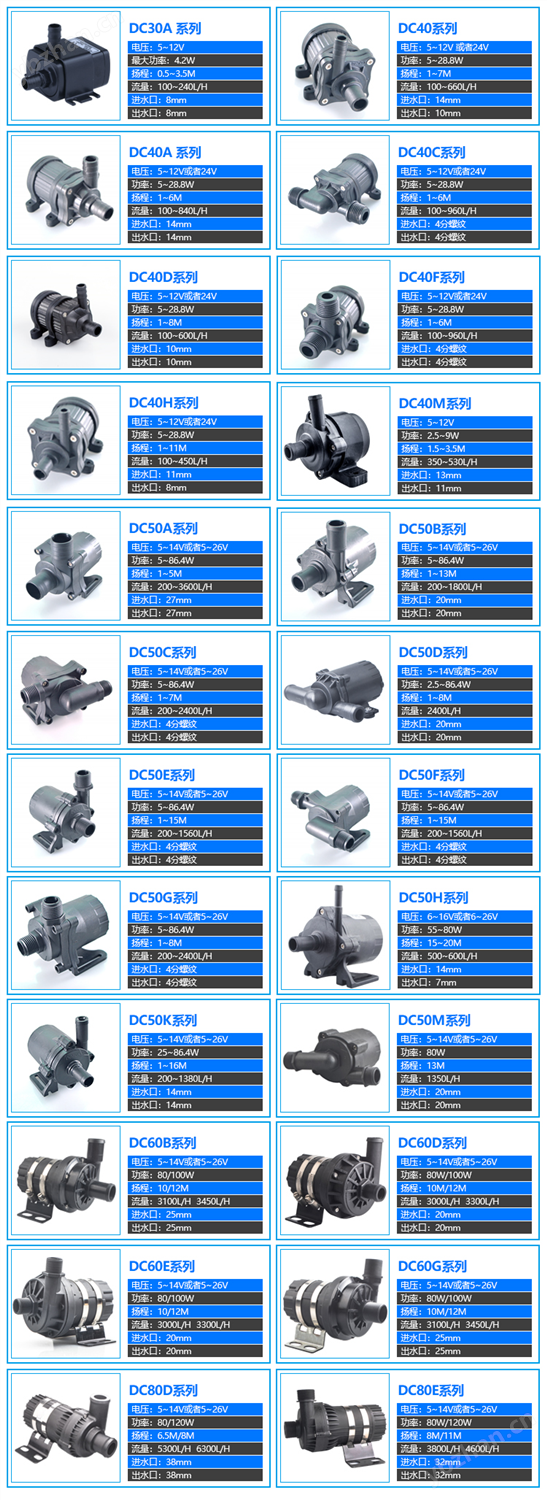

选型指南
型号 电压(DC) 电流范围 扬程 流量 进水口径 出水口径 调速 空转/卡死保护 DC30A 5~12V 0.1~0.35A 3m 4L/MIN 8mm 8mm 定做 选配 DC40 6~24V 0.15~1.2A 8m 11L/MIN 14mm 10mm PWM/0~5V/手动 选配 DC40A 6~24V 0.15~1.2A 6m 14L/MIN 14mm 14mm PWM/0~5V/手动 选配 D C40C 6~24V 0.15~1.2A 6m 15L/MIN 4分螺纹 4分螺纹 PWM/0~5V/手动 选配 DC40D 6~24V 0.15~1.2A 8m 11L/MIN 10mm 10mm PWM/0~5V/手动 选配 DC40F 6~24V 0.15~1.2A 6m 16L/MIN 4分螺纹 4分螺纹 PWM/0~5V/手动 选配 DC40H 6~24V 0.15~1.2A 11m 7.5L/MIN 11mm 8mm PWM/0~5V/手动 选配 DC40M 6~12V 0.4~0.75A 3.5m 8.8L/MIN 13mm 11mm PWM/0~5V/手动 选配 DC50A 6~24V 0.15~4.5A 5m 60L/MIN 27mm 27mm PWM/0~5V/手动 选配 DC50B 6~24V 0.15~4.5A 13m 30L/MIN 20mm 20mm PWM/0~5V/手动 选配 DC50C 6~24V 0.15~4.5A 6.5m 42L/MIN 4分螺纹 4分螺纹 PWM/0~5V/手动 选配 DC50D 6~24V 0.15~4.5A 8m 45L/MIN 20mm 20mm PWM/0~5V/手动 选配 DC50E 6~24V 0.15~4.5A 15m 25L/MIN 4分螺纹 4分螺纹 PWM/0~5V/手动 选配 DC50F 6~24V 0.15~4.5A 15m 25L/MIN 4分螺纹 4分螺纹 PWM/0~5V/手动 选配 DC50G 6~24V 0.15~4.5A 8m 40L/MIN 4分螺纹 4分螺纹 PWM/0~5V/手动 选配 DC50H 6~24V 0.15~4.5A 20m 10L/MIN 14mm 7mm PWM/0~5V/手动 选配 DC50K 6~24V 0.15~4.5A 16m 23L/MIN 14mm 14mm PWM/0~5V/手动 选配 DC50M 6~24V 0.15~3.8A 13m 23L/MIN 4分螺纹 4分螺纹 PWM/0~5V/手动 选配 DC60B 6~24V 0.50~6.6A 12m 57L/MIN 25mm 25mm PWM/0~5V/手动 选配 DC60D 6~24V 0.50~6.7A 12m 55L/MIN 20mm 20mm PWM/0~5V/手动 选配 DC60E 6~24V 0.50~6.6A 12m 55L/MIN 4分螺纹 4分螺纹 PWM/0~5V/手动 选配 DC60G 6~24V 0.50~6.6A 12m 55L/MIN 6分螺纹 6分螺纹 PWM/0~5V/手动 选配 DC80D 6~24V 0.50~6.6A 8m 105L/MIN 38mm 38mm PWM/0~5V/手动 选配 DC80E 6~24V 0.50~6.6A 11m 80L/MIN 32mm 32mm PWM/0~5V/手动 选配
备注：- 扬程流量范围内的都可以定制。
- 进出水口尺寸，连接方式可开模定制。
- 调速方式可以定制，可定制控制系统，也可根据系统定制水泵。
- 工作温度常规60度以内，可以定做100度的，详情请查看相关系列具体信息。
- 可定做食品级水泵。
- 可定做水泵。
- 详细型号及参数请查询中科世纪：

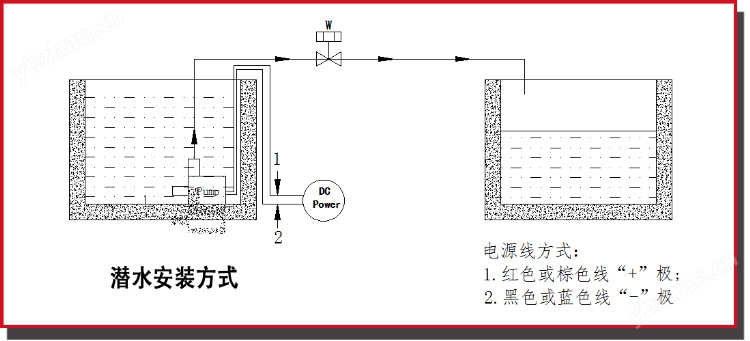

安装方式
