产品详细CCD-CF电动超高真空插板阀详细资料：CCD-CF超高真空电动插板阀简介：本系列阀门为手动驱动方式，在结构设计上合理，在外形上美观，并具有动作平稳、体积小、使用可靠、密封性能好和寿命长等优点，能广泛应用于超高真空设备中

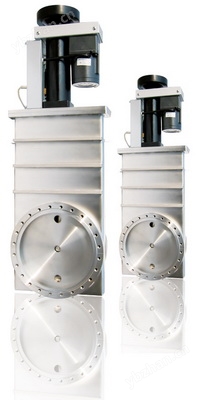

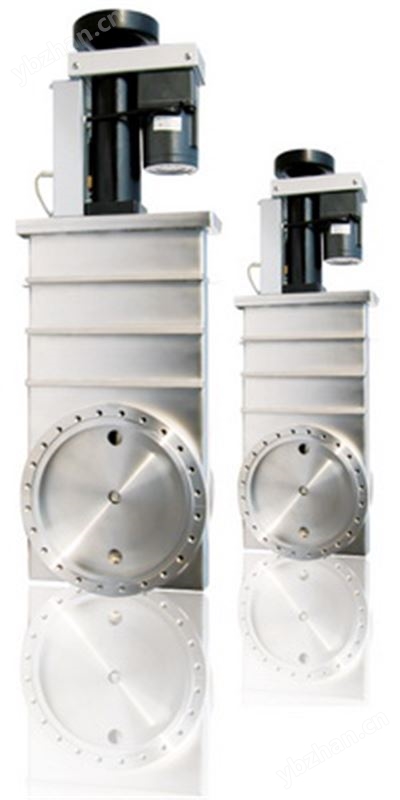

电动超高真空插板阀产品详情

产品详细

CCD-CF电动超高真空插板阀详细资料：

CCD-CF超高真空电动插板阀简介：

本系列阀门为手动驱动方式，在结构设计上合理，在外形上美观，并具有动作平稳、体积小、使用可靠、密封性能好和寿命长等优点，能广泛应用于超高真空设备中。阀门是以手转动手柄为动力，通过传动杆推（拉）动连杆机构，带着驱动体沿轴向运动，驱动体通过摆杆或钢珠与阀板连接，完成阀板开启及关闭动作。阀门的介质为空气及非腐蚀性气体。

超高真空电动插板阀特点：

轴封为波纹管密封，其它密封件为氟橡胶，无润滑剂设计；

阀体采用不锈钢内部焊接，漏率小；

阀体采用加强筋结构，体积小、重量轻，外形美观；

采用双导轨轴承滚轮机构，运动平稳；

阀板内整体式结构，支撑力均匀。

超高真空电动插板阀适用范围：1×10^-7Pa～1.2×10⁵Pa

打开时插板上的压差：≤3×10³Pa任意方向

阀体和阀座漏率： <1.3×10^-7Pa·L·s^-1

建议维修前循环次数：10，000次

阀体烘烤温度：打开时≤200℃；关闭时≤150℃

安装位置：任意

电源：DN 63~250为交流220V 50Hz，25W或

交流380V 50 Hz，25W

DN 320~400 为交流220V 50Hz，40W或交流380V 50 Hz，40W

（除了上述规格外，特殊规格可定做）

阀门开启或关闭时间

- 电动驱动：DN 63~250 ≤50s；DN 320~400 ≤70s

阀门位置指示

- 电动驱动：带有启闭位置指示开关（微动开关）

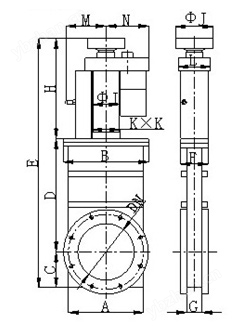

超高真空电动插板阀外形尺寸：

规格型号	DN	外形尺寸（ mm ）
规格型号	DN	A	B	C	D	E	F	G	H	I	J	K	L	M	N
CCD-100B	100	150	178	74	228	486	75	35	184	70	100	75	86	108	105
CCD-160B	160	200	228	95	302	604	75	40	207	70	100	75	86	108	114
CCD-200B	200	248	176	120	380	737	75	42	214	70	125	75	92	108	119
CCD-250B	250	310	342	147	464	876	80	48	266	70	125	80	92	110	119
CCD-320B	320	425	449	212.5	669.5	1196	138	100	314	75	125	118	108	116	140
CCD-400B	400	512	536	256	810	1391	138	100	325	75	125	118	108	116	140

超高真空电动插板阀法兰尺寸：

DN	63	80	100	160	200	250	320	400
A	64	70	66	76	80	91	130	130
B	114	130	152	202	253	305	425	512
C	92.2	110	130.3	181.1	231.9	284	338.1	437.9
D	63	80	100	150	200	250	300	400
E	8	16	16	20	24	32	32	40
F	M8	M8	M8	M8	M8	M8	M10	M10
G	77	93	115	166	217	267	320	419
H	82.4	99	120.6	171.4	222.1	273.1	326.4	424.4
I	12	12	12	15	15	15	18	18
