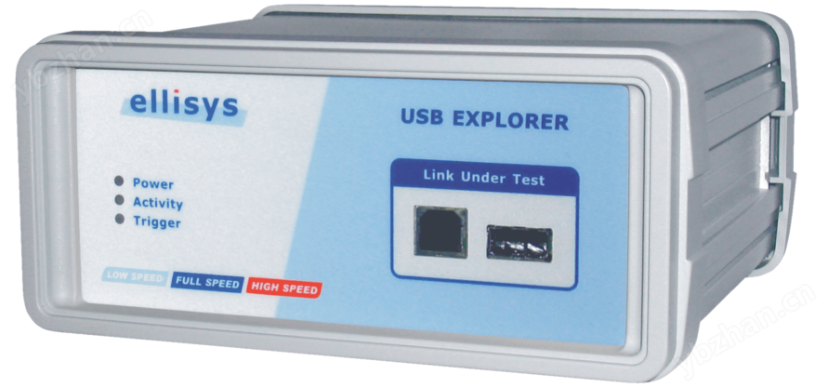

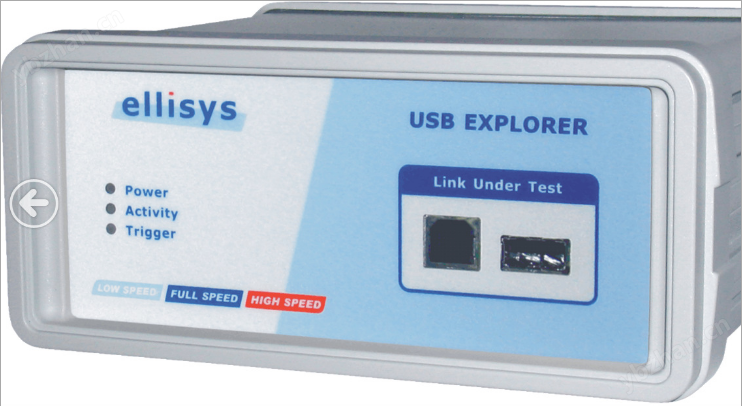

USB2.0协议分析仪-Ellisys USB Explorer 200
USB-IF行业组织协会测试仪器
USB Explorer 200是一款非侵入式的高速USB 2.0协议分析仪，可以显示USB协议的总线状态，数据包发
送和解码描述符。它可以检测设备，主机控制器，嵌入式软件或驱动程序中的错误以及测量其性
能。非常简单的使用，这个USB分析仪是任何人开发USB设备，主机，嵌入式软件或驱动程序的理想
伴侣。
USB Explorer 200可以在两个的版本中匹配您自己的开发需求。标准版包含每个USB开发人员
的基本功能。专业版增加了一个 硬件触发器 ，大量的 USB类 以及一个 USB分析开发套件， 可以
开发定制的USB分析软件。
USB协议分析仪使工程师能够实际了解USB总线上的数据。USB Explorer连接在计算机和外围设备之间，记录USB上传输的所有数据，电气状态和控制信息。它既不影响通信也不影响外围行为。
主要特点：
-
节省开发和维护成本
-
防止简单的错误变得复杂的问题
-
提高USB子系统的质量和可靠性
-
简化开发和测试流程
-
加快USB协议的学习曲线
-
不负责任的技术支持人员
-
兼容所有三种USB 2.0速度
-
自动检测Link Test测试速度
-
测量USB总线状态和低电平协议
-
高度实惠的允许每个开发商提供一个单位
-
非侵入性分析
-
强大的硬件触发
-
类请求和描述符的高级解码（大容量存储等）
-
枚举问题验证
-
USB设备和主机开发
-
性能分析
-
USB驱动程序和软件堆栈调试
-
测试台自动化
技术规格说明：
-
Pentium 4,1 GHz或兼容处理器
-
512 MB的RAM
-
1024 x 768显示分辨率至少256色
-
USB 2.0主机控制器
-
Windows®2000 Service Pack 4或更高版本，Windows®XP Service Pack 1或更高版本
-
Internet Explorer 5.0或更高版本
-
附件
-
宽度：150毫米（5.91英寸）
-
长度：120毫米（4.72英寸）
-
高度：65毫米（2.56英寸）
-
重量：750克（1.7磅）
分析计算机连接器
-
USB 2.0高速（480 Mbit / s）
链接测试下的连接器
-
USB 2.0高速（480 Mbit / s），全速（12 Mbit / s）和低速（1.5 Mbit / s）
-
自动速度发现被测设备
触发连接器
-
类型：BNC
-
输入：5V，1Mohms
-
输出：3.3V，20mA
-
额定值：-0.5V .. + 6.5V，50mA
指标
-
电源：分析仪上电时亮起
-
活动：检测到数据包时以绿色亮起（记录时为红色）
-
触发：在输入端检测到触发信号时以绿色亮起（在输出端检测到红色）
记忆
-
32 MB的FIFO存储器
-
分析数据不断传送
总线分析
-
时间戳：16.67 ns（60 MHz）精度
-
低电平错误：检测位填充，CRC5和CRC16错误
-
总线状态：检测和测量复位，挂起，保持活动和高速握手状态
电源要求
-
由分析计算机的USB总线供电
-
无需外部电源
硬件更新
-
每个软件版本会自动更新解码引擎和固件
产品保修
-
壹年有限保修
Ellisys保留更改产品的功能和规格的权利，恕不另行通知。
-
兼容所有三种USB 2.0速度
-
自动检测Link Test测试速度
-
测量USB总线状态和低电平协议
-
高度实惠的允许每个开发商提供一个单位
-
非侵入性分析
-
小巧坚固的外壳，由USB总线供电
-
非常适合非现场干预
-
通过高速USB 2.0连接实时下载分析数据
-
可扩展的硬件设计
-
强大的硬件触发
-
显示事务和传输层
-
标准请求和描述符的高级解码
-
类请求和描述符的高级解码
-
强大的显示滤镜
-
将分析数据导出为多种格式（XML，文本，原始等）
-
参考规格的教学显示
-
软件开发套件可用
-
免费查看器软件
Ellisys USB Explorer 200 选型及配置指南：
|
|
USB |
USB |
USB |
| 型号说明 |
基础版 |
标准版 |
专业版 |
| 规范 |
|
|
|
| USB 1.1 |
是 |
是 |
是 |
| USB 2.0 |
是 |
是 |
是 |
| USB OTG |
|
是 |
是 |
| 链接分析 |
|
|
|
| 自动速度发现 |
是 |
是 |
是 |
| 低速（1.5Mbit / s） |
是 |
是 |
是 |
| 全速（12 Mbit / s） |
是 |
是 |
是 |
| 高速（480 Mbit / s） |
是 |
是 |
是 |
| 记录 |
|
|
|
| 实时监控 |
是 |
是 |
是 |
| 硬盘流支持 |
是 |
是 |
是 |
| 循环缓冲 |
是 |
是 |
是 |
| 记录限制 |
是 |
是 |
是 |
| 记录和分析数据包和电子状态 |
是 |
是 |
是 |
| 无限痕迹大小与实时下载 |
是 |
是 |
是 |
| 时间精度 |
16.66 ns |
16.66 ns |
16.66 ns |
| 用户界面 |
|
|
|
| 视野 |
是 |
是 |
是 |
| 详细视图 |
是 |
是 |
是 |
| 数据包层 |
是 |
是 |
是 |
| 交易层 |
是 |
是 |
是 |
| 传输层 |
是 |
是 |
是 |
| 默认使用的字段很少 |
是 |
是 |
是 |
| 解码的文本值 |
是 |
是 |
是 |
| 十进制值 |
是 |
是 |
是 |
| 十六进制值 |
是 |
是 |
是 |
| 二进制值 |
是 |
是 |
是 |
| 连续的SOF分组 |
是 |
是 |
是 |
| 连续的NAK分组 |
是 |
是 |
是 |
| 描述符解码 |
是 |
是 |
是 |
| 标准请求解码 |
是 |
是 |
是 |
| 检测描述符中的错误 |
是 |
是 |
是 |
| 在旅途中 |
|
|
|
| OTG描述符 |
|
是 |
是 |
| OTG请求 |
|
是 |
是 |
| 实时监控 |
|
|
|
| 性能计数器 |
|
是 |
是 |
| 性能图表 |
|
是 |
是 |
| 错误指示 |
|
是 |
是 |
| 框架构成显示 |
|
是 |
是 |
| 交通汇总 |
|
|
|
| 巴士状况总结 |
|
是 |
是 |
| 数据包摘要 |
|
是 |
是 |
| 交易总结 |
|
是 |
是 |
| 拆分交易摘要 |
|
是 |
是 |
| 安装传输摘要 |
|
是 |
是 |
| 错误总结 |
|
是 |
是 |
| 所有痕迹元素的总结 |
|
是 |
是 |
| 过滤痕量元素摘要 |
|
是 |
是 |
| 通过摘要元素导航 |
|
是 |
是 |
| 导出文本，CSV或XML文件的功能 |
|
是 |
是 |
| 捕获过滤 |
|
|
|
| 框架过滤开始 |
|
是 |
是 |
| NAK交易过滤 |
|
是 |
是 |
| 部分有效载荷过滤 |
|
是 |
是 |
| 根据设备地址过滤事务 |
|
是 |
是 |
| 根据端点号过滤事务 |
|
是 |
是 |
| 基于令牌，数据或握手的高级过滤器 |
|
是 |
是 |
| 捕获后过滤 |
|
|
|
| 帧起始过滤器 |
是 |
是 |
是 |
| NAK交易过滤器 |
是 |
是 |
是 |
| 拆分事务过滤器 |
是 |
是 |
是 |
| 总线状态过滤器 |
是 |
是 |
是 |
| 即时过滤器 |
是 |
是 |
是 |
| 搜索 |
|
|
|
| 交易 |
是 |
是 |
是 |
| 拆分交易 |
是 |
是 |
是 |
| 数据与面具 |
是 |
是 |
是 |
| 面具请求 |
是 |
是 |
是 |
| 字符串 |
是 |
是 |
是 |
| 错误 |
是 |
是 |
是 |
| 出口（更多...） |
|
|
|
| 文字格式 |
是 |
是 |
是 |
| XML格式 |
是 |
是 |
是 |
| 二进制格式 |
是 |
是 |
是 |
| 交通 |
是 |
是 |
是 |
| 端点数据 |
是 |
是 |
是 |
| 要求 |
是 |
是 |
是 |
| 叙 |
是 |
是 |
是 |
| USB类解码 |
|
|
|
| 枢纽 |
充分 |
充分 |
充分 |
| 大容量储存 |
|
描述 |
充分 |
| 电线适配器 |
|
描述 |
充分 |
| 音频 |
|
描述 |
充分 |
| 人机接口设备 |
|
描述 |
充分 |
| 蓝牙®HCI |
|
描述 |
充分 |
| 静像 |
|
描述 |
充分 |
| 通讯 |
|
描述 |
充分 |
| DFU |
|
描述 |
充分 |
| 诊断设备 |
|
描述 |
充分 |
| 无线控制器 |
|
描述 |
充分 |
| 智能卡 |
|
描述 |
充分 |
| 视频 |
|
描述 |
充分 |
| 供应商具体 |
|
描述 |
充分 |
| WUSB线适配器 |
|
描述 |
充分 |
| 测试与测量 |
|
描述 |
充分 |
| 软件开发套件 |
|
|
|
| C ++版本 |
|
|
是 |
| 硬件触发器 |
|
|
|
| 外部IN或OUT |
|
|
是 |
| 帧数据包 |
|
|
是 |
| 拆分包 |
|
|
是 |
| 令牌数据包 |
|
|
是 |
| 数据包 |
|
|
是 |
| 数据模式 |
|
|
是 |
| 握手包 |
|
|
是 |
| 巴士条件 |
|
|
是 |
| 触发条件 |
|
|
是 |
| 错误条件 |
|
|
是 |
| 事件计数 |
|
|
是 |
| 事件排序 |
|
|
是 |
| 硬件 |
|
|
|
| 非侵入性分析 |
是 |
是 |
是 |
| 记忆 |
32 MB的FIFO |
32 MB的FIFO |
32 MB的FIFO |
| 外部触发连接器 |
是 |
是 |
是 |
| 可升级硬件 |
是 |
是 |
是 |
| 由USB总线供电 |
是 |
是 |
是 |
| 保证 |
2年 |
2年 |
2年 |
| 下载分析数据 |
|
|
|
| 高速（480 Mbit / s） |
是 |
是 |
是 |
| 全速（12 Mbit / s） |
是 |
是 |
是 |
| 附件 |
|
|
|
| 宽度 |
150毫米 |
150毫米 |
150毫米 |
| 长度 |
120毫米 |
120毫米 |
120毫米 |
| 高度 |
65毫米 |
65毫米 |
65毫米 |
| 重量 |
750克 |
750克 |
750克 |
