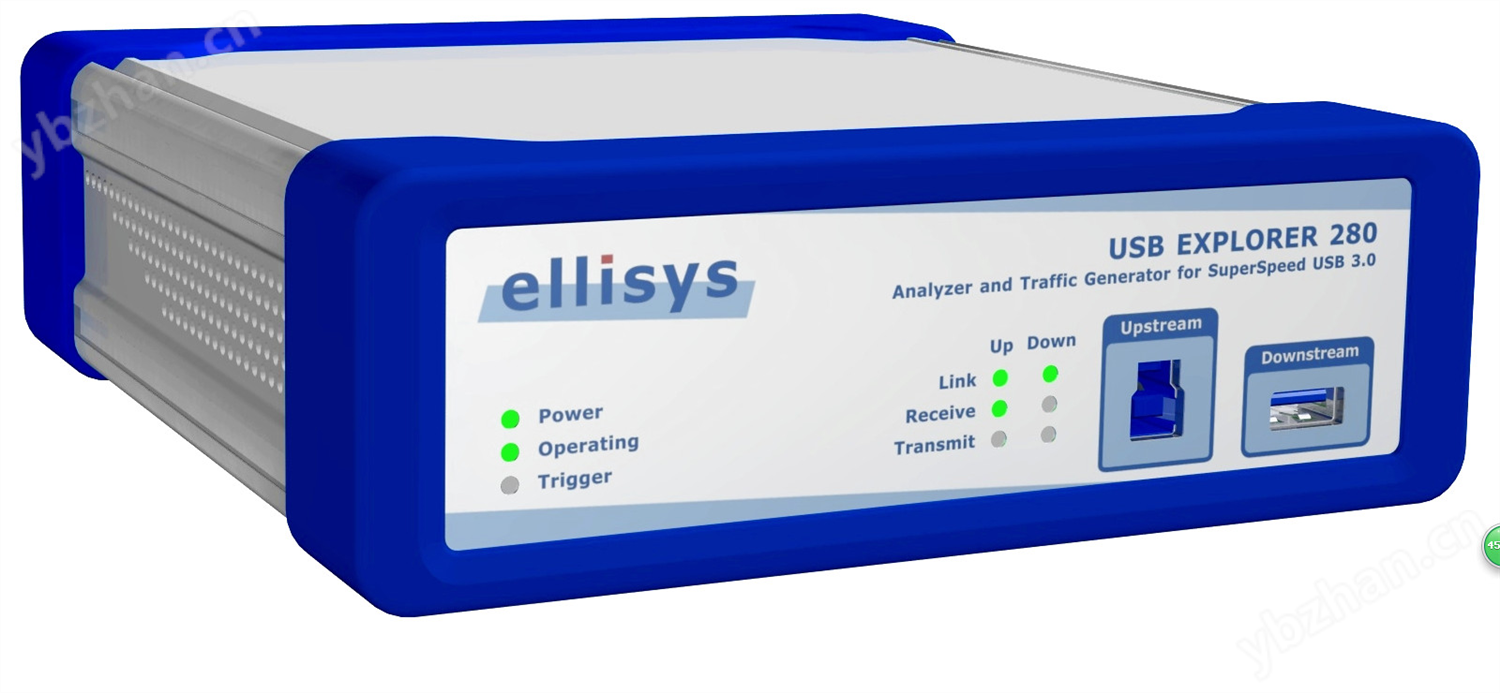

USB3.0协议分析仪-Ellisys USB Explorer 280
USB-IF行业组织协会测试仪器
概述：
该 Ellisys USB Explorer的280 是USB 3.0超高速5Gbps的流量监控，驱动程序和软件栈调试和性能分析复杂的协议测试分析系统。USB Explorer 280旨在通过早期发现问题和更有效地调试来减少研发时间，并通过验证遵守规范来提高质量和可靠性。
多功能USB Explorer 280可以：
-
分析USB 3.0（SuperSpeed）和USB 2.0连接（高速，全速，低速）
-
模拟USB主机和设备
-
自动检测链路速度和SS接收机
-
在录制过程中上传并显示实时数据
-
记录LFPS状态并显示状态转换
-
在原型阶段连接到差分SMA，用于替代前端探测
USB Explorer 280基于Ellisys USB分析仪和发生器产品的成功遗产，并提供的设计效率，包括嵌入式4GB内存，配置灵活的硬件和具有测试和分析所需功能的定制处理器USB 3.0 5GT / s超速模式。
每个Ellisys USB Explorer 280硬件单元都可以作为协议分析器或数据包生成器，具体取决于配置。
配置
该Ellisys USB Explorer的280分析仪包括广泛的协议分析功能，包括实时监控和捕获的流量，标准和类的请求，触发，过滤和搜索功能，以及全面的统计分析的详细解码的现场上传。包括对扩频时钟（SSC），数据加扰和接收机均衡技术的自动支持。
USB Explorer 280分析仪基于直观的Ellisys Visual USB™软件应用程序，经过验证，可用于设备枚举，总线操作和互操作性测试的性能优化和验证。新增了专为USB SuperSpeed设计的分析功能，可为用户提供全面的分析解决方案，非常适合任何USB设计。
所述Ellisys USB资源管理器280生成通过模拟USB主机和设备补充剂协议分析。USB Explorer 280发生器是测试角落情况，错误恢复协议，链路状态转换和链路训练问题的理想选择。发电机包括一个低级，强大的脚本界面，受到工程师青睐，希望以精确的时序粒度来控制协议序列和响应。
所述Ellisys USB资源管理器280铎是两个全功能的单元的高度灵活的捆绑可作为一个分析器和一个发电机中，两个分析仪，或两个发电机，这取决于使用者的需要。更方便的是，只需在单个硬件单元上实现这两个功能，这种创新灵活的架构就可以使工程师在研发团队之间共享单元。
Ellisys USB Explorer 280分析仪
分析仪应用
-
USB主机和设备流量监控
-
驱动程序和软件堆栈调试
-
性能分析
-
链接状态分析
分析仪功能
-
自动检测链路速度
-
自动检测SS接收机
-
硬件触发和过滤
-
InstantTiming™视图，用于图形化，直观地了解双向流量元素和关键时序测量
典型分析设置
USB Explorer 280以逻辑被动模式连接，以记录在主机和设备之间通过的流量和总线事件。 该分析仪为USB 3.0和USB 2.0速度提供同步支持并发支持，这对开发支持USB 3.0和USB 2.0规格的集线器尤其有价值。
发生器功能：
-
USB主机和设备仿真
-
测试错误恢复机制
-
压力测试性能
-
合规验证
发电机特点
-
生成具有精确时序的任意数据包
-
错误注入功能来测试恢复机制
-
重放由分析仪捕获的踪迹
-
强大的脚本环境，集成编辑器和调试器
主机仿真设置
USB Explorer 280发生器通过USB Explorer 280分析仪连接到USB设备。 发电机模拟USB主机的自动化协议进程，同时允许用户控制这些进程，包括任意数据包和错误生成。 分析仪记录所有流量，并提供实时性能和合规性信息。
产品规格：
分析仪特性
-
支持的规格：USB 3.0，USB 2.0和USB 1.x
-
支持的链路速度：5Gbps/ s，480Mb / s，12Mb / s和1.5Mb / s
-
时间戳精度：USB 3.0为2ns，USB 2.0 / 1.x为16.7ns
-
低级错误检测：CRC-5，CRC-16，CRC-32，状态转换错误，无效PID，成帧错误，帧序列错误，长度误差
-
总线状态：检测超速链路工作状态和所有USB 2.0 / 1.x电气总线状态
发电机特点
-
支持的规格：USB 3.0，USB 2.0和USB 1.x
-
支持的链路速度：5Gbps / s，480Mb / s，12Mb / s和1.5Mb / s
-
支持的模式：主机或设备仿真
-
适用于USB 3.0的2ns，USB 2.0 / 1.x的16.7ns
嵌入式内存
-
4 GB字节的FIFO存储器
-
数据以高度优化的格式存储
-
分析数据通过USB连接实时上传
前面板连接器
-
测试链接：USB 3.0 STD-A和STD-B
后面板连接器
-
电脑接口：USB STD-B
-
辅助设备：支持扩展板连接
-
SMA触发：输入和输出，50Ω，5VDC
-
机间设备：进出，支持多台机组的连接
-
功率：25W
电源
-
12VDC标称值（可达24VDC）
-
通用90-264VAC，47-63Hz，能源之星
InstantTiming™视图
-
纳秒精确显示
-
自动报价重要时间
-
并发USB 2.0和USB 3.0显示，以及Vbus电压和电源显示
前面板指示灯
-
电源：设备通电
-
操作：单位执行请求的任务
-
触发：检测到触发事件
-
链接，接收和发送美国和DS
附件
-
174×111×58mm（6.9×4.4×2.3“）
-
1.2公斤（2.6磅）
硬件升级
-
每个软件版本都会自动更新解码引擎
（无需用户干预）
产品保修
-
壹年保修
要求
-
Pentium 4,1 GHz或兼容处理器
-
1 GB的RAM
-
1280 x 1024显示分辨率，至少65,536种颜色
-
USB 2.0主机控制器
-
Windows®Vista SP2或更高版本
Ellisys保留更改产品的功能和规格的权利，恕不另行通知。
选型及配置指南：
| 功能描述 | 规格型号 |
|
Ellisys USB Explorer 280分析仪配置 包括具有USB 3.0协议分析选件的硬件单元，配件和携带包。 |
USBEX280A |
|
Ellisys USB Explorer 280发电机
配置
包括具有USB 3.0流量生成选项的硬件单元，配件和手提袋。 |
USBEX280G |
|
Ellisys USB Explorer 280 Duo配置 包括两个功能齐全的硬件设备，包括USB 3.0协议分析和流量生成选项，配件和携带包。 |
USBEX280DUO |
|
Ellisys USB Explorer 280 Examiner选项
为链路层，设备框架（第9章）和Mass Storage类添加USB 3.0 SuperSpeed兼容性验证软件的选项。 |
USBEX280EXAM |
