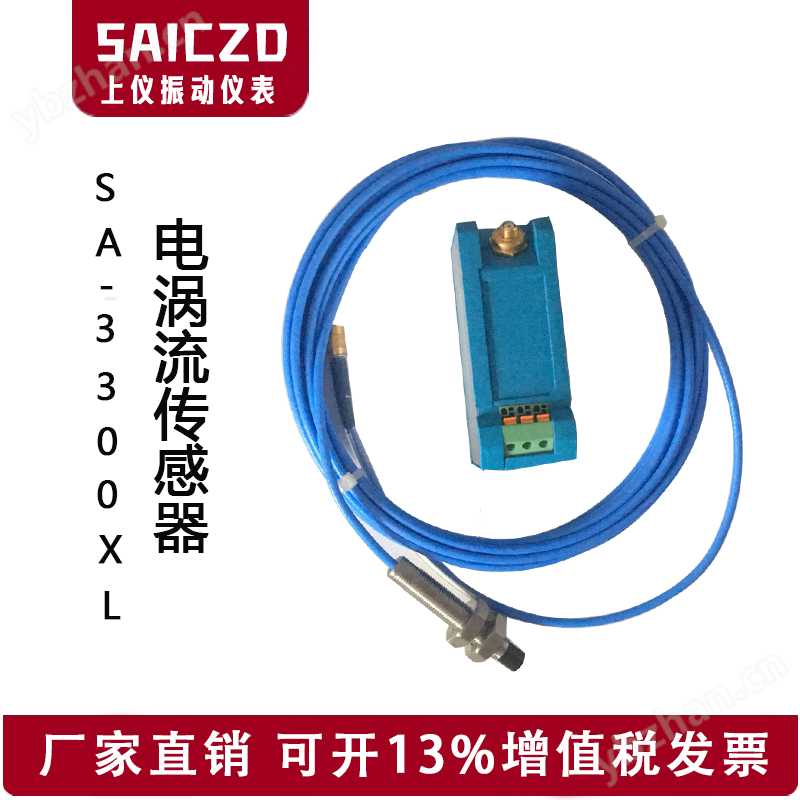

SA-3300XL电涡流传感器
简介
SA-3300XL电涡流传感器： 原理是, 通过电涡流效应的原理， 准确测量被测体(必须是金属导体)与探头端面的相对位置，其特点是 长期工作可靠性好、灵敏度高、抗干扰能力强、非接触测量、响应速度快、不受油水等介质的影响，常被用于对大型旋转机械的轴位移、轴振动、轴转速等参数进行长期实时监测，可以分析出设备的工作状况和故障原因，有效地对设备进行保护及预维修。
典型应用
电涡流传感器系统以其的优点，广泛应用于电力、石油、化工、冶金等行业，对汽轮机、水轮机、发电机、鼓风机、压缩机、齿轮箱等大型旋转机械的轴的径向振动、轴向位移、鉴相器、轴转速、胀差、偏心、油膜厚度等进行在线测量和安全保护，以及转子动力学研究和零件尺寸检验等方面。图1 -1 列举了电涡流传感器的一些典型应用示意。
技术指标
1.线性量程、线性范围、线性中点、非线性误差、最小被测面
|
探头直径 |
线性量程 (mm) |
线性范围 (mm) |
线性中点 (mm) |
非线性误差 |
最小被测面 (mm) |
|
φ 5 |
1 |
0.25 ～ 1.25 |
0.75 |
± 1% |
φ 1 5 |
|
φ 8 |
2 |
0. 50～2.50 |
1.5 |
± 1% |
φ20 |
|
φ 11 |
4 |
1.0 ～ 5.0 |
3.0 |
± 1% |
φ 30 |
|
φ 25 |
12 |
1. 5～ 13.5 |
7.5 |
±1 .5% |
φ 50 |
|
φ 50 |
25 |
2.5 ～ 27.5 |
15 |
± 2% |
φ 100 |
※ 非线性误差指实际输出值与理论值 ( 按标准特性方程计算 ) 最大误值。
2.平均灵敏度（线性范围内输出变化除线性范围）
|
探头 直径 输出 |
φ 5 |
φ 8 |
φ 11 |
φ 25 |
φ 50 |
|
负电压 |
8V/mm |
8V/mm |
4V/mm |
0.8V/mm |
0.4V/mm |
|
4 ～ 20mA |
16mA/mm |
8mA/mm |
4mA/mm |
1.33mA/mm |
0.64mA/mm |
平均灵敏度误差：≤± 5 ％
3. 动态特性
频响：0～10kHz
幅频特性 :0 ～ 1kHz 衰减小于 1% ， 10kHz 衰减小于 5%
相频特性 :0 ～ 1kHz 相位差小于－ 10 °， 10kHz 相位差小于－ 100 °
4. 互换性误差≤5%
5. 工作温度
探头：工作温度-50～ +175°C 温漂≤0.05%/°C
前置器：工作温度-50～ +120°C 温漂≤0.05%/°C
6.工作介质：空气、油、水。
7.探头最大工作压力： 12Mpa
A 探头直径选择
|
探头直径 |
量程 |
头部长度 |
|
φ5 0 5 |
1 mm |
5mm |
|
φ 8 0 8 |
2mm |
5mm |
|
φ 11 1 1 |
4mm |
11mm |
|
φ 25 2 5 |
12mm |
23mm |
|
φ5 0 5 0 |
25mm |
37mm |
B 螺纹规格选择
|
探头直径 |
公制螺纹 |
英制螺纹 |
|
φ5 |
M8×1 |
1/4-28 |
|
φ8 |
M10×1 |
3/8-24 |
|
φ11 |
M14×1 . 5 |
1/ 2 -2 0 |
|
φ 2 5 |
M 30 ×2 |
1 .25 - 12 |
|
φ 50 |
M14×1 . 5 |
1/ 2 -2 0 |
ø 螺纹规格允许有其它选择。
