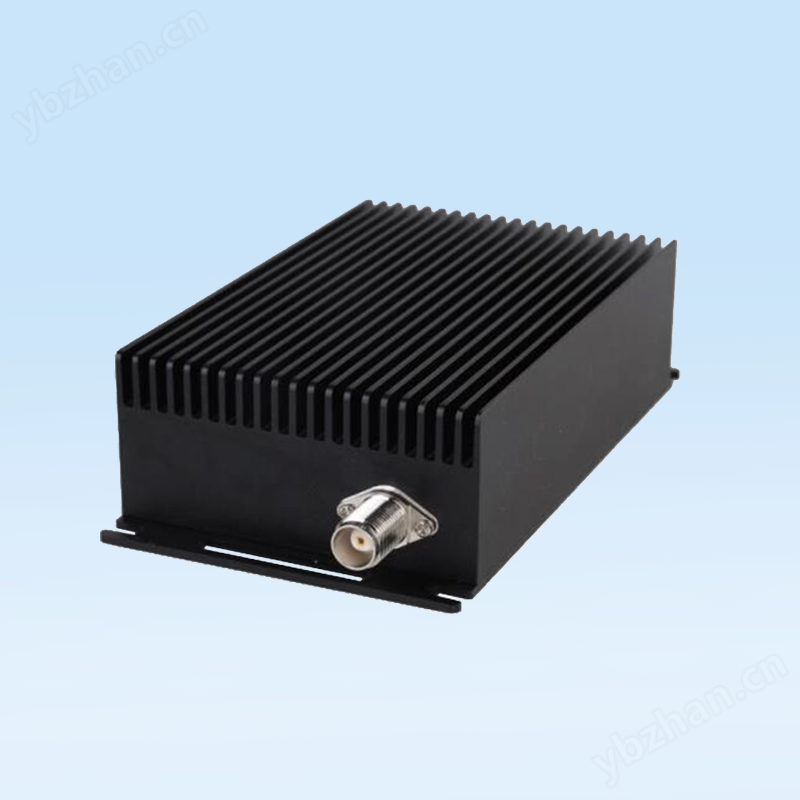

1、 产品特点
发射功率到25W， 灵敏度可达-125dBm； RS-232、RS-485 并存满足不同应用需求 ；
串口数率1200-115200可设置，空中数率1200-115200可设置； 工业级，工作温度范围 -40℃～ +80℃；
传输距离远，视距情况下，可靠传输距离可达50～80Km； 收发转换时间快，通讯延时小于3mS；
高抗干扰能力和低误码率，采用高效前向纠错信道编码技术； RS-232、RS-485 并存满足不同应用需求。
透明的数据传输，智能数据控制，用户无需编制多余的程序；
2、应用领域
石油天然气生产，管线监控, 煤气配送，热网监控；GPS 定位系统，移动数据传输；
铁路、交通、冶金、化工及工业自动化过程控制； 电力调度，配网自动化，负荷控制；
船(UMV) 测控，机器人控制数据链； 水源井、自来水及废水处理监控系统；
工业遥控、遥测，自动化数据采集系统； GPS 定位系统，移动数据传输；
地震、气象、环保及城市灯光控制； 地震、气象、环保及城市灯光控制。
，通信；
3、系列产品型号对照表
|
型号 |
空中数率（bps） |
串口数率(bps) |
频率(MHZ) |
|
XZ-DT25-H1E |
1200-4800 |
1200-115200 |
136-174 |
|
XZ-DT25-H1P |
1200-115200 |
1200-115200 |
|
|
XZ-DT25-H2E |
1200-4800 |
1200-115200 |
220-240 |
|
XZ-DT25-H2P |
1200-115200 |
1200-115200 |
|
|
XZ-DT25-H4E |
1200-4800 |
1200-115200 |
410-470 |
|
XZ-DT25-H4P |
1200-115200 |
1200-115200 |
注1：以上各型号均可加选件（XZ-DA10-01）升级语音功能 ，升级后整机型号为
XZ-DA25-HXX。升级后电台具有数据和半双功语音通话功能，语音优先。

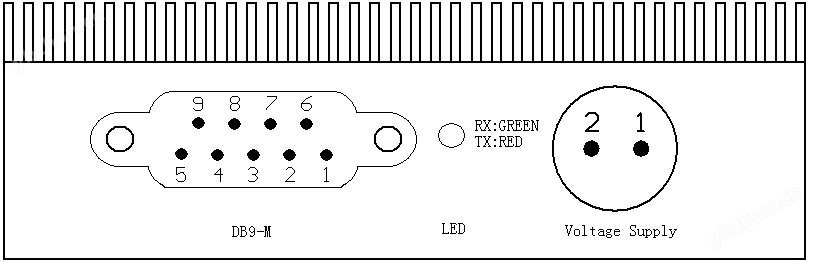

4、接口定义
|
|
针脚 |
XZ-DT25-HXX |
XZ-DA25-HXX |
备注 |
|
航空公头 |
1 |
电源地 |
电源地 |
|
|
2 |
电源DC12V |
电源DC12V |
DC12V±10% |
|
|
DB9公头 |
1 |
NC |
PTT（语音发送始能） |
低电平有效 |
|
2 |
RS-232/RXD |
RS-232/RXD |
|
|
|
3 |
RS-232/TXD |
RS-232/TXD |
|
|
|
4 |
NC |
AGND（模拟信号地） |
|
|
|
5 |
GND |
GND |
|
|
|
6 |
RS-485/A |
RS-485/A |
|
|
|
7 |
RS-485/B |
RS-485/B |
|
|
|
8 |
设置始能 |
MIC（麦克信号输入） |
|
|
|
9 |
SQ（接收信号指示） |
SP（喇叭输出，8欧姆1W） |
|
使用注意示项：
1、电台供电电源要求：输出电流不小于10A，线性直流稳压电源。如果采用开关电源应选取
纹波较小、 EMC特性较好的电源。
2、电台通电前必须接好天线，长时间的天线开路工作可能会引起电台的损坏。
3、电台外壳用于散热，电台工作时请勿用手触摸，避免烫伤。
5 、技术参数
频率稳定度： ≤±2.5PPm
调制方式： GFSK/4GFSK
发射功率： 25W
接收灵敏度： -125dBm@1200bps/ -120dBm@9600bps
信道带宽： 10KHz@1200bps/25KHz@9600bps
接口数据格式： 8N1/8E1/8O1
工作温度： -40℃～80℃(工业级)
发射电流：≤6A （建议电源输出电流不小于10A）
接收电流： ≤80mA
工作湿度： 10%~90%相对湿度，无冷凝
重量： ≤500g
6、说明书下载 XZ-DT25-H 系列 说明书.pdf
