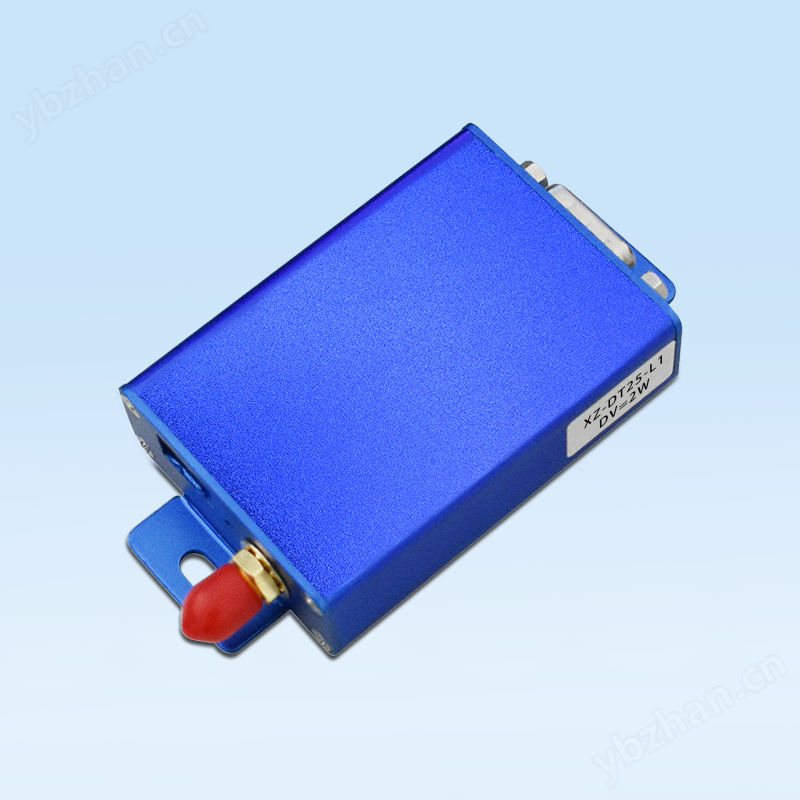

1、产品特点
发射功率到 2W ，灵敏度可达 -125dBm 传输距离远，视距情况下，可靠传输距离可达 3～5Km 。
串口数率 1200-115200 可设置，空中数率 1200-115200 可设置 收发转换时间快，通讯延时小于 3mS 。
高抗干扰能力和低误码率，采用高效前向纠错信道编码技术 RS-232、RS-485 并存满足不同应用需求。
透明的数据传输，智能数据控制，用户无需编制多余的程序 工业级，工作温度范围 -40℃～ +80 ℃。
2、应用领域
石油天然气生产，管线监控, 煤气配送，热网监控 水源井、自来水及废水处理监控系统
电力调度，配网自动化，负荷控制 GPS 定位系统，移动数据传输
地震、气象、环保及城市灯光控制 船(UMV ) 测控，机器人控制数据链
铁路、交通、冶金、化工及工业自动化过程控制 ，通信。
工业遥控、遥测，自动化数据采集系统。
3、产品型号对照表
|
型号 |
空中数率（bps） |
串口数率(bps) |
频率(MHZ) |
|
XZ-DT25-L1E |
1200-4800 |
1200-115200 |
136-174 |
|
XZ-DT25-L1P |
1200-115200 |
1200-115200 |
|
|
XZ-DT25-L2E |
1200-4800 |
1200-115200 |
220-240 |
|
XZ-DT25-L2P |
1200-115200 |
1200-115200 |
|
|
XZ-DT25-L4E |
1200-4800 |
1200-115200 |
410-470 |
|
XZ-DT25-L4P |
1200-115200 |
1200-115200 |
|
|
XZ-DT25-L8E |
1200-4800 |
1200-115200 |
830-890 |
|
XZ-DT25-L8P |
1200-115200 |
1200-115200 |
注 1：以上各型号均可加选件（XZ-DA10-01）升级语音功能 ，升级后整机型号为
XZ-DA25-LXX。升级后电台具有数据和半双功语音通话功能，语音优先。

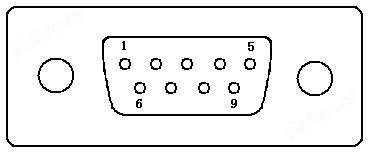

4、接口定义
|
|
针脚 |
XZ-DT25-LXX |
XZ-DA25-LXX |
备注 |
|
DB9 公头 |
1 |
VCC (+5V) |
VCC (+5V) |
可定制 5～36V |
|
2 |
RS-232/RXD |
RS-232/RXD |
|
|
|
3 |
RS-232/TXD |
RS-232/TXD |
|
|
|
4 |
GND |
GND |
电源地 |
|
|
5 |
AGND |
AGND |
信号地 |
|
|
6 |
RS-485/A |
RS-485/A |
|
|
|
7 |
RS-485/B |
RS-485/B |
|
|
|
8 |
SET_EN（ 设置始能 ） |
MIC（麦克信号输入） |
|
|
|
9 |
SQ（ 接收信号指示 ） |
S P （ 喇叭输出， 8Ω@1W ） |
|
使用注意示项：
1、电台供电电源要求：输出电流不小于 2A，线性直流稳压电源。如果采用开关
电源应选取纹波较小、EMC 特性较好的电源。
2、电台通电前必须接好天线，长时间的天线开路工作可能会引起电台的损坏。
5、技术参数
频率稳定度： ≤±2.5PPm 调制方式 ： GFSK/4GFSK
接收 灵 敏 度 ：-125dBm@1200bps/-120dBm@9600bps 发射功率 ： 2W
信道带宽 ： 10KHz@1200bps/25KHz@9600bps 接口数据格式： 8N1/8E1/8O1
工作 温 度： 40℃～80℃( 工 业 级)接收电流 ： ≤80mA
发射电流： ≤1.5A （建议电源输出电流不小于 2A） 工作湿度 ： 0%~90%相对湿度，无冷凝
重量≤500g
6、 说明书下载 XZ-DT25-L说明书.pdf
