1、概述
ZW20-12型户外柱上高压真空断路器为额定电压12kV、三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。
适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。本产品与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。它采用成熟的箱式密封结构，内部充以SF6气体，具有良好的密封性能，使之不受外界环境影响，是一种免维护产品。其弹簧操动机构采用直动链条主传动和多级脱扣系统，动作可靠性高，是柱上断路器的佳品。
2、型号定义：
3、使用环境条件
周围空气温度: -30℃~+40℃；
海拔高度: 不超过2000m;
周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；
风速不超过34m/s(相当于圆柱表面上的700Pa)；
无经常性的剧烈震动;
污秽等级:Ⅲ级。
4、产品特点
城、农网改造的理想设备：
可与控制器配套实现遥控、遥测、通信和遥调，实现“四遥”功能；
操作灵活、方便：
本产品为电动储能，电动分合，同时具有手动储能，手动分合，并能近距离或远距离遥控操作；
操作功率小，可靠性高；
全新设计的小型电动弹操机构，机构零件数目和操作功能（约30W左右）都降低到水平；
安装方法灵活：
可采用柱上吊装或坐装安装方式；亦可同时采用单杆或双杆安装方式。
具有免维护特性；
户外高压交流智能真空断路器开关主回路及二次元器件、操作机构均密封在SF6气体（零表压）中，不受外界环境影响；
密封性能可靠：
采用成熟的密封结构技术，密封性能可靠；
的进出线方式：
采用硅橡胶套管，使接线端子之间绝缘距离充裕，外绝缘特性优良；
使用安全：
在箱体顶部安装有防爆装置，即使发生意外的内部故障，也不会有高温气体或飞溅物泄漏出来。

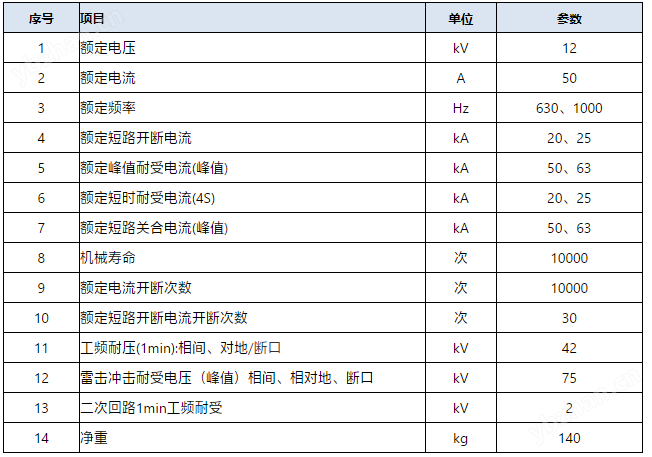

5、主要技术参数
6、外形及尺寸
