一、产品描述

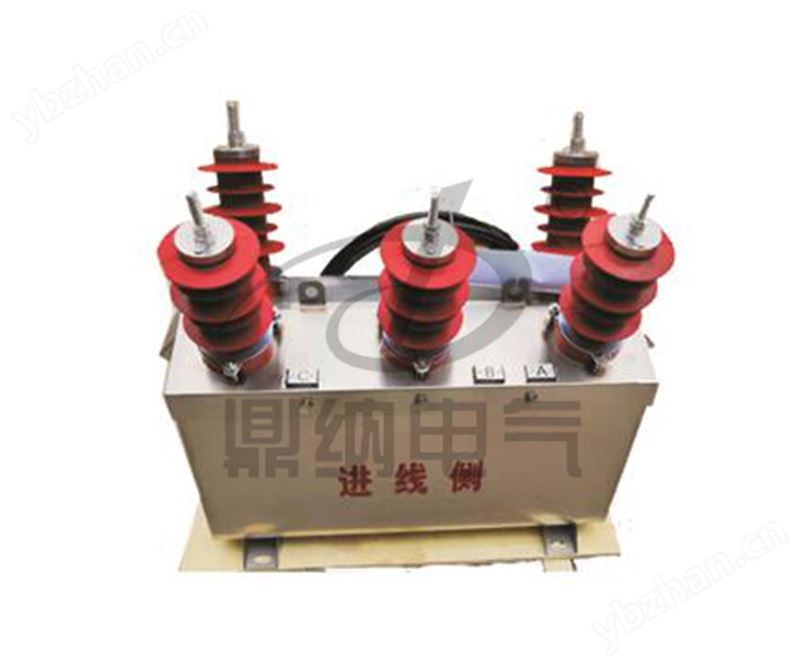

本产品是由高压组合互感器、 ZW20-12型真空断路器、预付费控制箱、 分界控制器组成。本产品适用于额定频率50Hz、 额定电压10kV及以下户外电力系统中作预付费式电能计量、线路保护使用。高压组合互感器有干式高压组合互感器、 整体浇注组合互感器、倒立式组合互感器各种类，用户根据情况可自行选择。
ZW20-12型真空断路器采用弹簧操作机构，电动及手动于一体，操作电源一般由组合互感器提供，亦可选配带高压熔断器的开关电源（PT）。操作机构及真空灭弧室均采用品牌，充分保证了运行的稳定性。开关外部可加装保护电流互感器，采用微控技术，实现过流、速断保护及延长时间设置。可根据用户需求选配户外隔离刀闸、避雷器，或滤波装置（解决线路谐波造成的计量不准）。通过预付费终端实现欠费前提醒、欠费后跳闸等功能。产品采用了断路器和互感器组合的方式，使计量设备和断路器产权清晰，更方便维修或更换。
二、使用环境
1. 环境温度：-25℃～+60℃；
2. 海拔高度：安装地点的海拔高度不超过2000米；
3. 相对湿度：日平均不大于95%，月平均不大于90%；
4．风压不超过700Pa（相当于风速为34m/s）；
5. 污秽等级：Ⅲ级。
三、技术参数

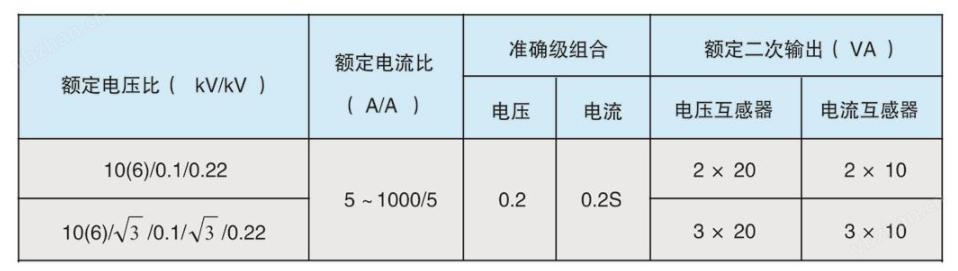

表一 整体浇注组合互感器技术参数
表二 ZW20-12型真空断路器技术参数
