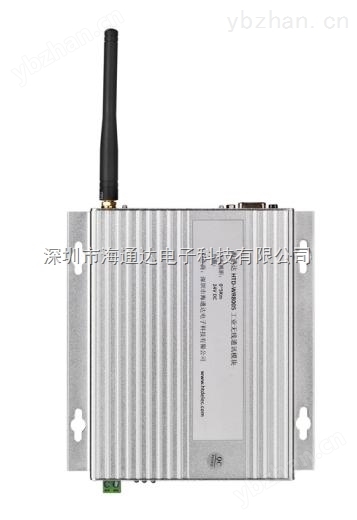

一、产品介绍：
HTD-WR8003 是一款工业级无线编程通讯模块，通讯距离可达 3KM，支持西门 子 S7-200、300 系列、施耐德、三菱、AB 等品牌和系列的 PLC 之间进行无线通 讯，同时可与变频器、人机界面、传感器等工业系统部件的无线数据通讯，适用于各种点对点、点对多点、多点对多点的无线数据通讯。 该系列产品均具有可通 过无线方式*隔离现场危险信号、 收发一体、安装方便、使用简单、性价比高、 稳定可靠等特点。
HTD-WR8003 工业无线通讯模块支持标准的 MODBUS 协议，包括 MODBUS ASCII 协议和 MODBUS RTU 协议。
HTD-WR8003 工业无线通讯模块具有高稳定性、低故障率、低成本的特点， 它提供了丰富的外围接口 （RS232\RS485\PPI\以太网） ，具有安装维护方便、穿 透能力强、组网结构灵活、大范围覆盖等特点。 适合于点多而分散、地理环境复 杂等应用场合，可广泛应用于水纹、油田、电力、交通、气象、环保、安防、报 警等领域的监控、采集数据的实时传送，满足客户对于数据实时性、准确性的要 求，大大降低人员劳动强度和企业运营成本。
二、HTD-WR8003 工业无线通讯模块技术指标：
◆调制方式： GFSK
◆工作频率： 429.00~434.93MHz
◆发射功率： 100dBm (5W)
◆传输距离： 0-3Km（可定制10-20Km）
◆通讯接口： RS-232/485
◆接口速率： 1200/2400/4800/9600/19200/38400bps，出厂前选定
◆接收灵敏度： -123dBm~-116 dBm，（-118 dBm@9600bps）
◆接口数据格式： 8E1/8N1（偶校验/无校验）
◆工作温度： -40℃~85℃(工业级)
◆尺寸：148mm×158mm×42mm
◆电源： +4.75~12.25VDC
◆发射电流： <400 mA
◆接收电流： <50mA
◆休眠电流： <5μA
◆工作湿度： 10%~90%相对湿度，无冷凝
三、HTD-WR8003 工业无线通讯模块特点：
◆发射功率：标准配置 1W。
◆载频频率：433MHz，可提供 402~ 470MHz 载频。
◆低误码率：完善的软件保证高抗*力和低误码率。HTD-WR8003工业无线通讯模块
基于GFSK 的调制方式，采用高效前向纠错信道编码技术，提高了数据抗突发干扰和随机干
扰的能力，在信道误码率为10-3时，可得到实际误码率10-5~10-6。
◆传输距离远：
在视距情况下，天线高度>2 米,可靠传输距离可达3000m(BER=10-3@9600bps)。
在视距情况下，天线高度>2 米,可靠传输距离可达4500m(BER=10-3@1200bps)。
◆透明的数据传输： 提供透明的数据接口，能适应任何标准或非标准的用户协议。自动过滤
掉空中产生的假数据(所收即所发)。
◆多信道：HTD-WR8003 标准配置提供8个信道，满足用户多种通讯组合方式。
◆双串口， 3 种接口方式： HTD-WR8003提供2 个串口3 种接口方式， COM1 为TTL 电平UART
接口，COM2由用户自定义为软件模拟的RS-232/RS-485 口。
◆大的数据缓冲区：接口波特率为1200/4800/9600/19200/38400bps。格式为8N1/8E1，用户
自定，可传输无限长的数据帧，用户编程更灵活。
注意：HTD-WR8003的通讯速率不能由用户自行设置，用户定货时选定，出厂时已设置。
◆智能数据控制，用户无需编制多余的程序：即使是半双工通讯，用户也无需编制多余的
程序，只要从接口收/发数据即可，其它如空中收/发转换，控制等操作，HTD-WR8003 自动
完成。
◆低功耗及休眠功能：+12V 供电，接收电流<60mA，发射电流<600mA，休眠电流<5uA。
◆高可靠性，体积小、重量轻：采用单片射频集成电路及单片MCU，外围电路少，可靠性
高，故障率低。
◆多种天线配置方案，满足用户不同的结构需要。
四、无线通讯模块应用图
