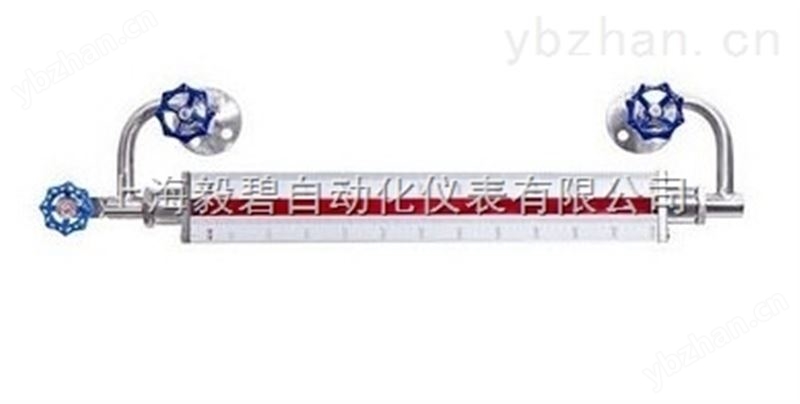

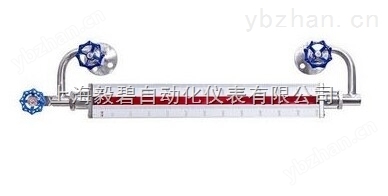

UGS系列双色石英玻璃管液位计

UGS 系列双色石英玻璃管液位计

原理及特点

UGS 系列双色石英管液位计是通过自然光在液体中产生透、折射的光学原理，借助滤色红绿玻璃，使液相显示绿色，气相显示红色。由于该液位计采用高纯度石英管（ 99.99%SiO2 ），与其它类型液位计相比，具有指示精度高、显示清晰、密封性能好、耐高温、高压、使用寿命长、重量轻、安装维护简便等特点，广泛应用于石化、电力、锅炉制造等行业。

结构特点

一、柔性管结构

石英管韧性较差，安装时下列情况之一可使石英管承受额外应力而处于危险状态：

© 容器两个引出管的法兰中心距有误差。

© 两个法兰的密封面不在一个平面上。

© 高温介质或伴热管引起的表体热膨胀，产生热应力。

本公司采用柔性管结构后，很好地解决了上述原因引起的安装和使用问题。

二、防爆结构

液位计带有上下两个防爆角阀，阀内设有灵敏度很高的保险钢珠 ( 介质压力≥ 0. 2MPa) ，钢珠可在石英管意外破裂时在内外压差作用下自动堵住通道。防止介质外泄，发生意外事故。

三、无盲区设计

为增加观测长度、提高液位计的性能，本公司在设计中消除了下端盲区，上端盲区也仅有 90cm 。

主要技术参数

材质：碳钢，不锈钢 (1Cr18Ni9Ti ， 304SS ， 316L )

工作压力： 0.6 、 1.6 、 2.5 、 4.0 、 6.4 、 10.0MPa； 工作温度：－ 50 ～ 450 ℃

测量范围： ( 两法兰间中心距 )  300 、 500 、 800 、 1100 、 1400 、 1700 、 2000mm ； 锅炉水位计： 300 、 400 、 440mm ； 特殊规格请用户注明。

过程连接： DN20 （或 DN25 、 DN40 ）凸面（或平面），法兰标准 HG20592 ～ 20635-97 。其它法兰标准请用户注明。

伴热蒸汽夹套： 工作压力 1.0MPa； 接管尺寸 G1/2 ＂外螺纹

伴热循环水夹套： 工作压力 1.0MPa； 接管尺寸 G3/4 ＂外螺纹

电伴热： 采用自限温度伴热带及防爆湿度监控器，防爆等级 Ex Ⅱ CT6， 钢珠自动封闭压力 ≥ 0.2Mpa

型号规格表

UGS －	双色石英玻璃管液位计
	A	通用无盲区双色石英管液位计
	B	浮子三色石英玻璃管界位计
	C	无浮子三色石英玻璃管界位计
	D	PP 防腐双色石英玻璃管液位计
	E	衬氟塑料防腐双色石英管液位计
			中心距（ mm ）
			－	06	法兰公称压力 0.6MPa
				10	法兰公称压力  1.0MPa
				16	法兰公称压力 1.6MPa
				25	法兰公称压力 2.5MPa
				40	法兰公称压力 4.0MPa
				63	法兰公称压力 6.3MPa
				100	法兰公称压力 10.0MPa
					Ⅰ	碳钢
					Ⅱ	304 或 1Cr18Ni9Ti 、 316L
					Ⅲ	衬塑料（ UGS － D 、 E ）
						20	法兰通径  DN20mm
						25	法兰通径  DN25mm
						50	法兰通径  DN50mm
							RF	法兰密封面 RF
							M	法兰密封面  M
							FM	法兰密封面  FM
							RJ	法兰密封面  RJ
								－	R	蒸汽伴热
									D	电伴热
									Y	夜光

例 1 、通用无盲区双色石英管液位计，中心距 2000mm ，接液材质为碳钢 (20#) ，法兰规格为  PN6.4 ， DN20M ，带伴热装置：

其型号为： UGS-A2000-6.4 Ⅰ 20M -R

例 2 、衬氟塑料防腐双色石英管液位计，中心距 1800mm ，接液材质 304+PTFE ，法兰规格为 PN1.6 ， DN25RF ：

其型号为： UGS-E1800-16 Ⅲ 25RF
