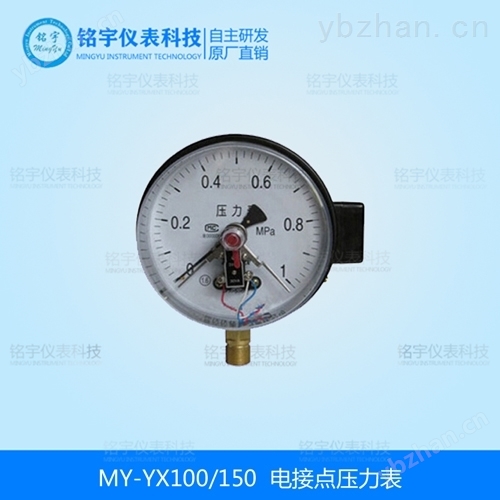

MY-YX100/150系列电接点压力表是用于测量对铜和铜合金不起腐蚀作用的气体、液体介质的正负压力，并在压力达到预定值时发出信号，接通控制电路，达到自动控制的报警得目的。
电接点压力表具有测量控制功能，可任意设定上、下控制压力值，动作稳定可靠，在石油、化工、电站、冶金等工业企业及机电设备上广泛配套使用。
一、
电接点压力表
结构原理：
仪表由测量系统、指示装置、磁助电接点装置、外壳、调节装置及接线盒等组成。
当被测压力作用于弹簧管时，其末端产生相应的弹性变形—位移，经传动机构放大后，由指示装置在度盘上指示出来。同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。
二、技术指标：
1.接点装置电气参数及控制形式：
|
触头功率 |
Z高工作电压 |
Z大工作电流 |
控制形式 |
|
30VA（阻性负载） |
220V D.C或380V A.C |
1A |
上下限、双上限、双下限 |

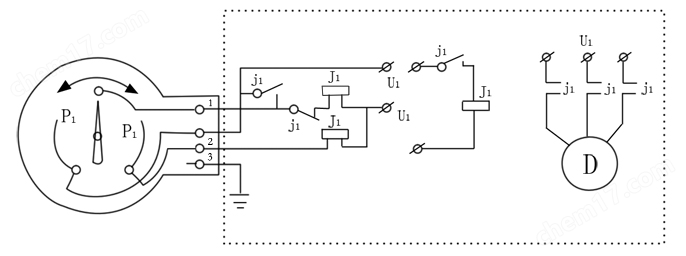

2.电气电路连接示意图：
3.型号表示与量程范围：
|
名称 |
型号 |
公称直径 |
精度等级 |
触头容量 |
测量范围 |
连接螺纹 |
|
电接点 压力表 |
YX-60 |
?60 |
2.5 |
10 |
0～0.1；0～0.16；0～0.25 0～0.4；0～0.6；0～1； 0～1.60～2.5；0～4；0～6； 0～10；0～16；0～25； 0～40；0～60；0～100 -0.1～0.06；-0.1～0.15 -0.1～0.3；-0.1～0.5 -0.1～0.9；-0.1～1.5 -0.1～2.4 -0.1～0 |
M14×1.5 |
|
YX-100 |
?100 |
1.6 |
M20×1.5 |
|||
|
YX-150 |
?150 |
|||||
|
磁助式 电接点压力表 |
YXC-100 |
?100 |
30 |
|||
|
YXC-150 |
?150 |
|||||
|
轴向带前边 电接点压力表 |
YX-100ZT |
?100 |
10 |
|||
|
YX-150ZT |
?150 |
|||||
|
轴向带前边磁助式电接点压力表 |
YXC-100ZT |
?100 |
30 |
|||
|
YXC-150ZT |
?150 |
|||||
|
轴向带前边耐震 电接点压力表 |
YNXC-100ZT |
?100 |
||||
|
YNXC-150ZT |
?150 |
|||||
|
耐震 电接点压力表 |
YNXC-100 |
?100 |
||||
|
YNXC-150 |
?150 |
|||||
|
氨用 电接点压力表 |
YAXC-100 |
?100 |
||||
|
YAXC-150 |
?150 |
4.电接点压力表部分外形尺寸：
|
型号 |
D |
H |
H1 |
H2 |
d0 |
d |
d1 |
B |
B1 |
L |
L1 |
|
YXC-60 |
?60 |
46 |
|
13 |
|
M14×1.5 |
|
56 |
72 |
14 |
|
|
YXC-100 |
?100 |
95 |
|
17 |
|
M20×1.5 |
|
87 |
121 |
20 |
|
|
YXC-100ZT |
96 |
33 |
30 |
118 |
5.5 |
|
|
115 |
|||
|
YXC-150 |
?150 |
78 |
40 |
17 |
165 |
M20×1.5 |
5.5 |
113 |
150 |
20 |
|
|
YXC-150ZT |
78 |
30 |
100 |

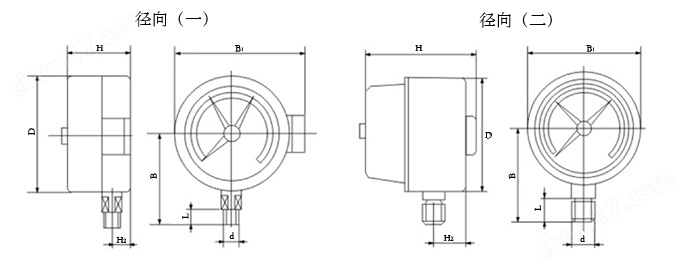

5.外形尺寸图：
