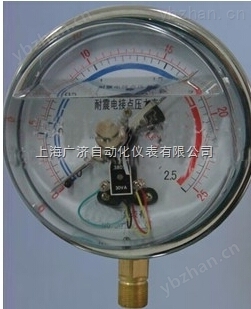

产品介绍：耐震电接点压力表
YXC-100N 、YXC-150N耐震电接点压力表具有抗介质脉动和冲击载荷，耐环境振动等优异特性，适用测量对铜和铜合金无腐蚀性的气体，液体或蒸气等压力。仪表设上、下限二位开关型接点装置，在压力达到设定值时发出信号或通断控制电路，供作业系统自动控制或发讯用。其抗振结构可有效抑制指针的抖动、冲击，保护接点，使仪表指示清晰，电信号切换可靠，工作稳定。广泛应用于机械、化工、石油、冶金、电力等工业生产过程。
技术参数
|
型号 |
YXC-100N Y XC-150N |
|
测量上限 MPa |
-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4;0.1;0.16;0.25;0.4;0.6;1.0;1.6; 2.5;4;6;10;16;25;40;60 |
|
精度 |
± 1.6 |
|
zui大工作压力 |
380VAC;220VDC |
|
起动电流 |
1A |
|
持续电流 |
0.6A |
|
zui大功率（无感负载） |
20VA 20W |
|
电缆连接器 |
X14K4P |
使用工作温度：
-25
℃～55℃
工作压力上限：不大于仪表上限的
2/3
工作环境振动频率不大于
25Hz
，振幅不大于0.5mm
仪表执行标准： Q/320211AuA02-2002
|

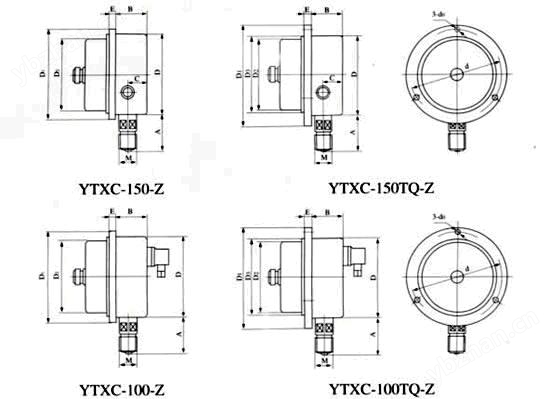

型 号 |
外 形 尺 寸 mm |
||||||||||
|
D |
D1 |
D2 |
D3 |
A |
B |
E |
C |
d |
d0 |
M |
|
|
YTXC-100-Z |
100 |
110 |
93 |
/ |
44 |
32 |
11 |
24 |
/ |
/ |
20 ×1.5 |
|
YTXC-100ZQ-Z |
100 |
136 |
93 |
/ |
44 |
30 |
4 |
34 |
118 |
5.5 |
|
|
YTXC-100TQ-Z |
100 |
136 |
93 |
106 |
44 |
30 |
4 |
24 |
118 |
5.5 |
|
|
YTXC-150-Z |
150 |
157 |
135 |
/ |
50 |
32 |
12 |
25 |
/ |
/ |
|
|
YTXC-150TQ-Z |
150 |
177 |
136 |
144 |
50 |
44 |
18 |
26 |
165 |
5.5 |
|

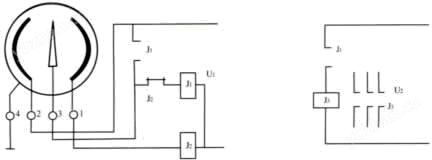

接线示意图：
