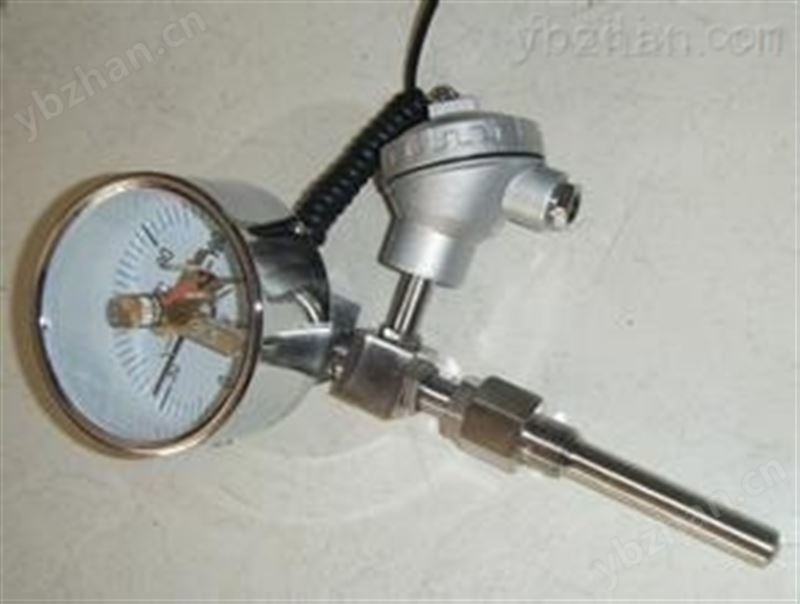

WSSX-401/501电接点温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。
安徽股份有限公司仪表系列：热电阻、热电偶、压力表、压力变送器，流量计，液位计系列
1、 WSSX-401/501电接点温度计 应用
轴向型双金属温度计可配合各式安装套管，满足不同压力等级要求。可以直接测量各种生产过程中的-80-+500℃范围内液体、蒸汽和气体介质以及固体表面测温。
2、 WSSX-401/501电接点温度计 主要技术参数
标度盘公称直径：100
双金属温度计精度等级：1.0、1.5
双金属温度计連接尺寸：M20x1.5、NPT1/2
热响应时间：≤40s
防护等级：IP55
3、双金属温度计外形尺寸
| 形 式 | D | A | B | E | d |
| 径向型 | 105 | 23 | 73 | Ф8 Ф10 |
|
| 155 | 23 | 73 | |||
| 轴向型 | 65 | 50 | 110 | 34 | |
| 105 | 50 | 110 | 34 | ||
| 万向型 | 105 | 23 | 178 | 120 | |
| 155 | 23 | 178 | 120 | ||
|
电接点 轴向型 |
128 | 40 | 135 | ||
|
电接点 径向型 |
128 | 72 | 150 | 42 | |
|
电接点 万向型 |
128 | 40 | 175 | 98 |
双金属温度计选型编码
| 系列号 | WSS |
|
双金属温度计 | ||||||||||
| 表盘公称直径 | -3 |
|
Φ60 | ||||||||||
| -4 |
|
Φ100 | |||||||||||
| -5 |
|
Φ150 | |||||||||||
| 表盘形式 | 0 |
|
轴向（直型） | ||||||||||
| 1 |
|
径向（角型） | |||||||||||
| 2 |
|
135°向（钝角型） | |||||||||||
| 8 |
|
万向（可调角型） | |||||||||||
| 安装固定形式 | 0 |
|
无固定装置 | ||||||||||
| 1 |
|
可动外螺纹 | |||||||||||
| 2 |
|
可动内螺纹 | |||||||||||
| 3 |
|
固定螺纹 | |||||||||||
| 4 |
|
固定法兰 | |||||||||||
| 5 |
|
卡套螺纹 | |||||||||||
| 6 |
|
卡套法兰 | |||||||||||
| 保护形式 | - |
|
普通型 | ||||||||||
| W |
|
防护型 | |||||||||||
| F |
|
防腐型 | |||||||||||
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。
安徽股份有限公司仪表系列：热电阻、热电偶、压力表、双金属温度计，压力变送器，流量计，液位计系列
