防爆电接点双金属温度计WSSX-483B，WSSX-481B
WSSX-412B
WSSX-482B
WSSX-413B
WSSX-483B WSSX-414B

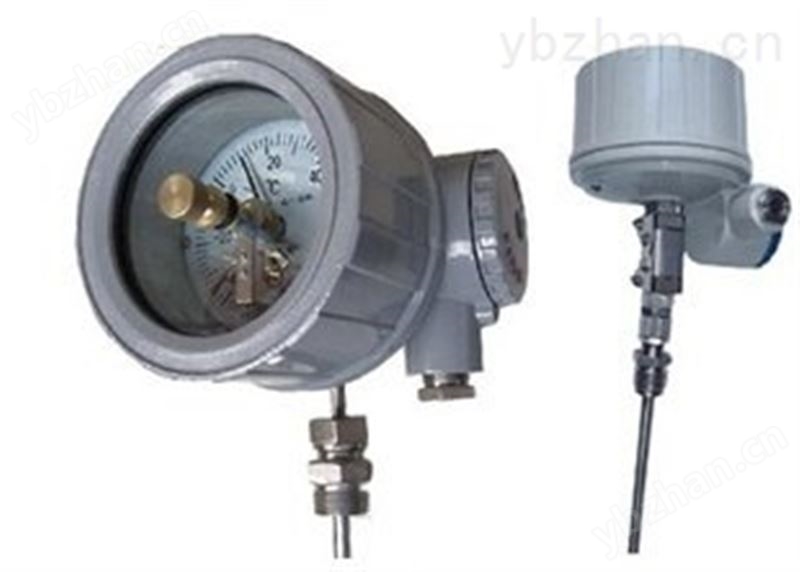

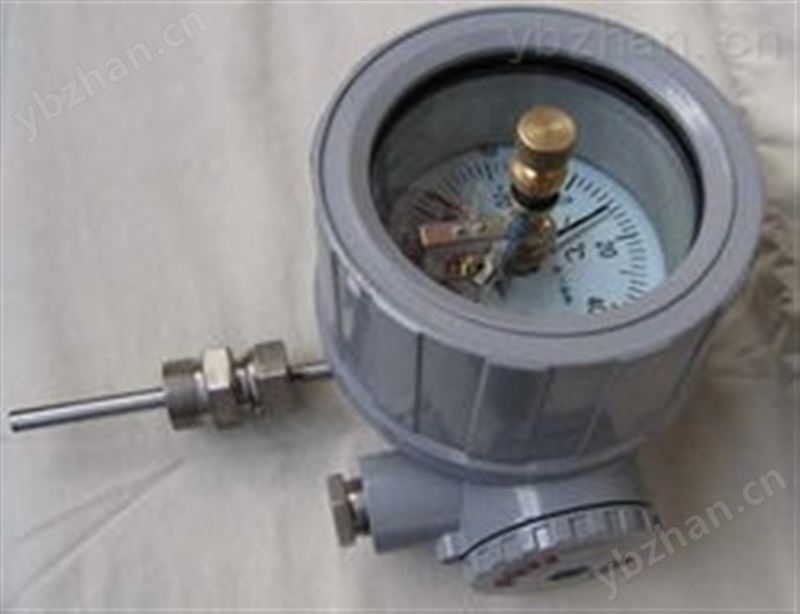

防爆电接点双金属温度计WSSX-483B
隔爆双金属温度计可以直接测量生产现场存在碳氢化合物等爆炸物各过程中的-80-+500℃范围内体、蒸汽和气体介质及固体表面测温。
隔爆双金属温度计主要技术参数
标度盘公称直径：100
热响应时间：≤40s
防爆电接点双金属温度计WSSX-483B隔爆等级：DIIBT4
额定功率：10VA
zui高工作电压：220V
zui高工作电流 ：0.7A
外形及尺寸
|
形式 |
D |
A |
B |
E |
d |
|
电接点 轴向型 |
130 |
65 |
190 |
Ф8 |
|
|
电接点 万向型 |
130 |
60 |
215 |
110 |
Ф10 |
型号及规格
|
型 号 |
测温范围℃ |
精度等级 |
保护管材料 |
规 格 |
安装装置 |
|
WSSX-410B |
-80-+40 -40-+80 0-50 0-100 0-150 0-200 0-300 0-400 0-500 |
1.5 |
1Cr18NI9Ti 304 316 316L 哈氏C-276 H.AIIoyc-276 |
75 100 150 200 300 400 500 750 1000 |
无固定装置螺纹 |
|
WSSX-480B |
|||||
|
WSSX-411B |
可动外螺纹 |
||||
|
WSSX-481B |
|||||
|
WSSX-412B |
可动内螺纹 |
||||
|
WSSX-482B |
|||||
|
WSSX-413B |
固定法兰 |
||||
|
WSSX-483B |
|||||
|
WSSX-414B |
固定螺纹 |
||||
|
WSSX-484B |
|||||
|
WSSX-415B |
卡套螺纹 |
||||
|
WSSX-485B |
|||||
|
WSSX-416B |
卡套法兰 |
||||
|
WSSX-486B |
注：特殊形式可根据协议订货
水泥厂耐磨热电偶WRNM-331主要技术参数
绝缘电阻＞100MΩ（常温下）
试验电压：500VDC
电气出口：M20×1.5 NPT1/2
连接尺寸：M27×2 NPT3/4
防护等级：IP65
精度等级：Ⅰ级
法兰标准:美国标准 ASME/ANSIB116.5-88 德国标准 DIN2628～2638-1975
水泥厂耐磨热电偶型号及规格
|
型号 |
分度号 |
测温范围 |
公称压力 |
流速 |
规格 |
|
|
d |
L×1 |
|||||
|
WRN-230NM WRN2-230NM |
K |
0-800 |
≤10Mpa |
≤100m/s |
Φ16 |
300×150 350×200 400×250 450×300 500×350 550×400 650×500 900×750 1150×1000 |
|
WRE-230NM WRE2-230NM |
E |
0-600 |
||||
|
WZP-230NM WZP2-230NM |
PT100 |
-200-500 |
||||
|
WRN-630NM WRN2-630NM |
K |
0-800 |
≤30Mpa |
≤80m/s |
Φ15 |
|
|
WRE-630NM WRE2-630NM |
E |
0-600 |
||||
|
WZP-630NM WZP2-630NM |
PT100 |
-200-500 |
||||
R型热电偶WRQ-130的不足之处是热电势，热电势率较小，灵敏读低，高温下机械的强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。R型热电偶WRQ-130又叫单铂 铑热电偶，它的分度号是R分度号，主要测量0~1600℃的介质的温度，是贵金属热电偶的一个范畴。正常使用在焦化厂、钢厂等高温使用的场合。R型热电偶 在正常*使用温度为800~1300℃左右时测量的精度zui高，而在800℃以内的测温准确度不高，而*使用温度在1300℃以上就很容易损坏热电偶， 因此选择正确分度号的热电偶是保证温度测量准确度的重要因素。
R型热电偶WRQ-130主要技术参数：电气出口：M20x1.5,NPT1/2 精度等级：I 、 II 防护等级：IP65 偶丝直径：Φ0.5 公称压力：常压
