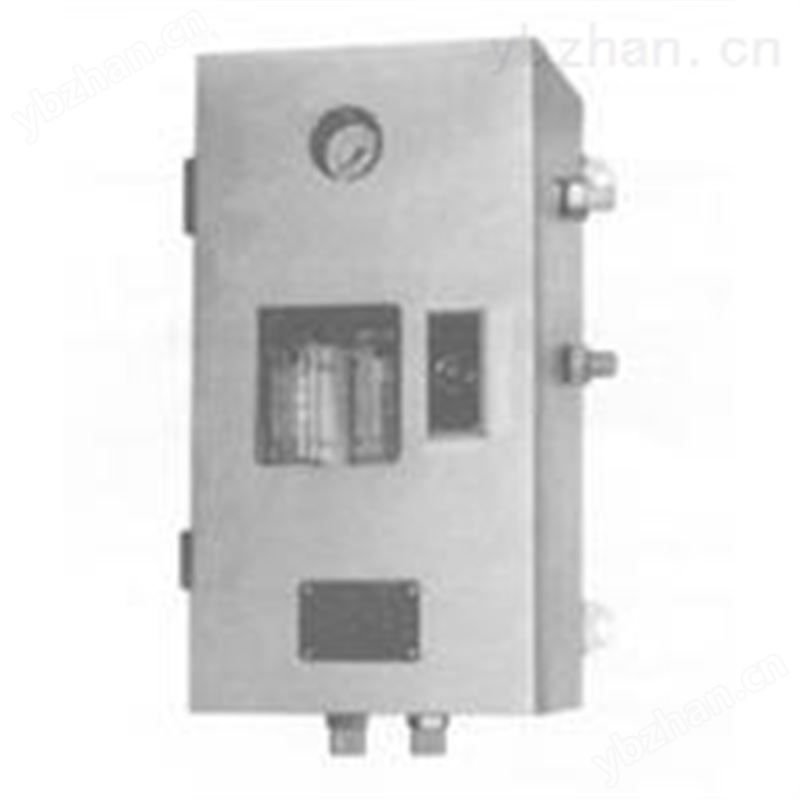

JSJQ-TQ吹气式液位计是本厂从德国引进并结合国内实际制造的带吹气管的变送液位计，液位计传感器及变送器采用德国*144LD部件，产品既保持了德国原有产品的优异性能，又增加了结构的灵活性。可广泛用于各种恶劣环境. 如. 高温. 高压. 防爆. 防腐. 波动性液体. 浊液等
仪表可用来测量液位、界位或密度，输出二线制4～20mADC标准直流信号。可获取来自过程和智能液位计的信息，也
JSJQ-TQ吹气式
液位计
是本厂从德国引进并结合国内实际制造的带吹气管的变送液位计，
液位计传感器
及
变送器
采用德国*144LD
部件，产品既保持了德国原有产品的优异性能，又增加了结构的灵活性。可广泛用于各种恶劣环境
.
如.
高温
.
高压
.
防爆
.
防腐
.
波动性液体
.
浊液等
仪表可用来测量液位、界位或密度，输出二线制
4
～
20mADC
标准直流信号。可获取来自过程和智能液位计的信息，也可对液位计进行组态、标定或测试。支持现场总通信协议。
仪表提供
5
位大屏幕
LCD
显示屏，或指针表盘式显示
.
用于显示模拟量输出、过程变量（液位、界面高度或密度）及变量的百分数范围等。
仪表测量精度高、性能可靠、可根据自已的实际进行调整
.
*稳定性好、使用方便，广泛适用于电力、石油、化工、冶金、环保、建筑、食品等各行业生产过程中的液位、界位测量与控制。
结构原理
JSJQ-TQ型吹气
式液位计
由气管、气缸筒、感应器.
变送器.
显示器等系统及电子测量系统等组成。当要测液体的液位升降时对气管内气体的压力也随着变化，在缸筒内的感应器采到变化信号
.
随机传给变送器
.
，使
传感器
输出电压变化，继而被电子部件放大并转换为4
～
20mA
电流输出。
变送器
采用微控制器与相关的电子线路测量过程变量，提供电流输出，驱动LCD
显示及提供
HART
通信能力。
特点:
过程温度:-196ºC 至 +400ºC
压力等级:PN1.6 4.0 6.3 10 16 25 32 MPa
指示器:5 位数可组态成 %mA 或其他物理单位
信号噪声采用Smart 滤波进行抑制
对测量信号可进行线性化或用户要求特性化处理
利用本机按键进行常规操作
利用HART 或 FOXCOM 通讯协议实现通讯
支持现场总线FF 通信协议
仿真的模拟输出信号用于回路检查
连续自诊断
可组态安全设定值
各种耐腐蚀性介质的材料供选择
外壳防护IP66( 按 DIN40050)
产品具有隔爆性和本安性, 供防爆场所选用
传感器和放大器可一体也可分体安装
主要技术参数
测量范围：300
～
9000mm
（可测量任意量程
.
更大量程可定做）
精度：液位测量±0.5
％
FS
，界位测量
±1
％
FS
重复性：≤±0.25
％
FS
死区：≤±0.2
％
FS
电源：12
～
30VDC
任选
输出信号：模拟量：4
～
20mADC
数字量：按HART
或
FOXCOM
通迅协议、现场总线
FF
通信协议
液晶显示：模拟量mA
或液位、界位及百分数范围
负载电阻：500Ω
（
24VDC
供电时）
密度范围：100<ρ<2000 kg/m3
zui小密度差：0.05 g
／
cm3
工作压力：2.5
～
32.0MPa
介质温度：-196
～＋
400
℃
环境温度：-40
～＋
70
℃
工作条件的影响：
供电影响：当电压在规定电压的zui小值与zui大值间变化时，输出变化≤±0.2
％
FS
温度影响：≤0.1
％
/10
℃
报警电流：当液位低于变送器量程下限10
％或高于变送器量程上限
10
％时，变送器输出故障报警电流，根据设定为
3.8mA
或
22.8mA
。
防护等级：IP65
（
NEMA 4X
）
防爆等级：本安型：ExiaIICT1~T4
隔爆型：
ExdIICT1~T6
电气接口：
2
个
1/2
－
14NPT
内螺纹
电缆直径：
6
～
12mm
过程连接：
内浮筒式：采用
DIN
或
ANSI
法兰标准，法兰通径
DN80
或
3
＂以上，更小法兰尺寸请订货时咨询
外浮筒式：
HG20592~20635-97 DN20
以上法兰，其他法兰标准（如
GB
、
JB/T
、
HGJ
、
ANSI
、
DIN
等）请用户在订货时注明
热夹套：
DN15 PN1.0RF
，其它规格请订货时注明
放大器分体安装式安装附件：安装组件
电缆长度：
3m / 10m/
用户长度
材质：浮筒：304
；
316
夹持体：碳钢；
304
；
316
；哈氏
C
合金
夹持体热夹套：
304
外浮筒：碳钢；
304
；
316
扭力管：
316L
；
Inconel 600
、
3J1
、
3J53
、哈氏
C
合金
接线盒：铝合金
