喷咀节流装置概 述
喷咀节流装置 是差压式液流量测量系统中的一次装置，它由节流孔板、取压装置、前后直管段及连接法兰等部件组成。与 差压变送器配套使用可实现对充满管道的单相、均质的各种液体、气体及蒸汽流量的测量。

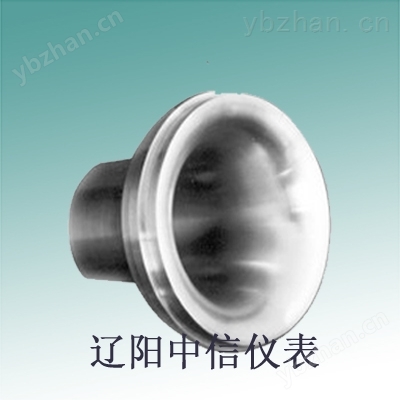

喷咀节流装置
主要技术参数
|
喷咀类型 |
适用场合及特点 |
适用条件 |
|
标准喷咀 |
·适用于高温、高压蒸汽及气体流量的测量； ·含有固体颗粒及脏污性介质流量的测量； ·耐冲蚀性能比孔板好，*压损比孔板低，但比文丘里管高。 |
DN ＝ 50 ～ 500mm PN ＝ 1.0 ～ 10.0MPa β＝ 0.3 ～ 0.8 ReD ＝ 2 × 104 ～ 2 × 106 |
|
1/4 圆喷咀 |
·喷咀的开孔入口形状是半径为 r 的 1/4 圆孤； ·适用于流速低、雷诺数小的流体流量测量。 |
DN ＝ 25 ～ 200mm PN ＝ 1.0 ～ 6.3MPa β＝ 0.2 ～ 0.6 ReD ＝ 2 × 102 ～ 2.2 × 105 |
|
透镜喷咀 |
·采用球面形硬密封结构，耐高压； ·适用于高压流体流量的测量。 |
DN=15 ～ 150mm PN=10.0 ～ 42.0MPa |
|
长颈喷咀 |
·适用于高温、高压蒸汽及气体流量的测量； ·含有固体颗粒及脏污性介质流量的测量； ·耐冲蚀性能比孔板好，*压损比孔板低，但比文丘里管高。 |
DN=50 ～ 630mm PN=1.0 ～ 10.0MPa β =0.2 ～ 0.8 ReD ＝ 104 ～ 107 |
