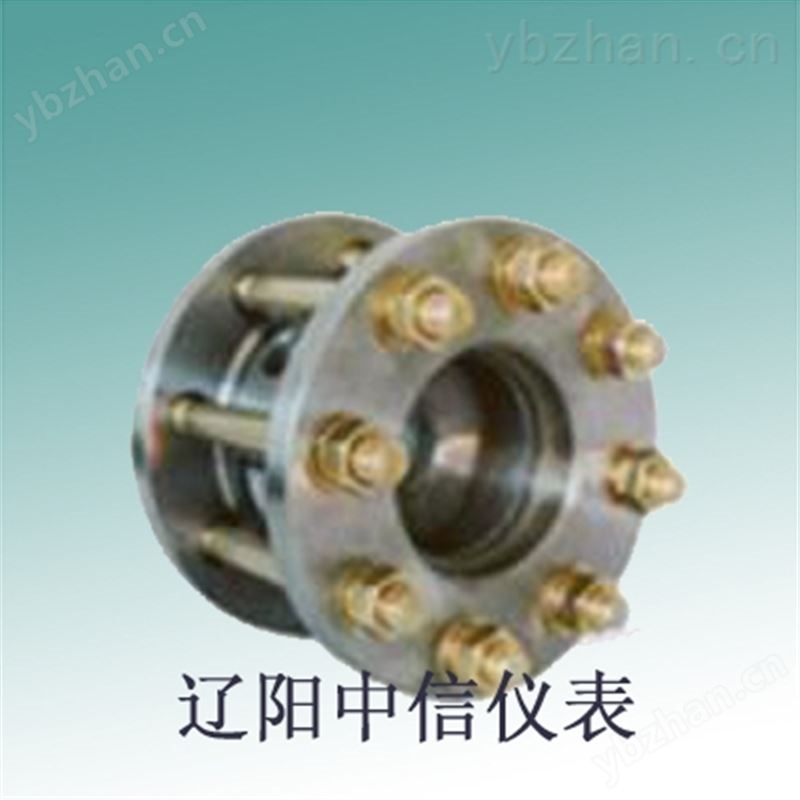

孔板节流装置概 述
孔板节流装置是差压式液流量测量系统中的一次装置，它由节流孔板、取压装置、前后直管段及连接法兰等部件组成。与差压变送器配套使用可实现对充满管道的单相、均质的各种液体、气体及蒸汽流量的测量。
孔板节流装置 主要技术参数
|
孔板类型 |
适用场合及特点 |
适用条件 |
|
|
标准孔板 |
·适用于清洁、无颗粒、无腐蚀的液体、气体及蒸汽测量； ·适应管道口径范围大； ·安装使用、维护方便。 |
DN=50 ～ 1000mm PN=1.0 ～ 10.0MPa β =0.2 ～ 0.75 ReD ≥ 5 × 103 |
|
|
非 标 准 孔 板 |
偏心孔板 |
·适用于含凝液或含固体颗料以及脏污性介质测量，如烟道气体、泥浆等； ·水平安装时，偏心孔板优于圆缺孔板。 |
DN=50 ～ 500mm PN=0.6 ～ 4.0MPa β =0.3 ～ 0.8 ReD ≥ 3 × 103 ～ 2 × 106 |
|
圆缺孔板 |
|||
|
1/4 圆孔板 |
|||
|
双重孔板 |
·适用于低雷诺数或高粘度介质的测量； ·压损介于标准孔板和标准喷咀之间。 |
DN=50 ～ 400mm PN=0.6 ～ 2.5MPa β =0.3 ～ 0.8 ReD ≥ 3 × 103 ～ 5 × 105 |
|
|
耐磨孔板 |
·适用于一般流体的测量； ·计量特性长期稳定性好； ·使用寿命长。 |
DN=50 ～ 300mm PN=1.0 ～ 10.0MPa β =0.22 ～ 0.8 ReD ≥ 5 × 103 ～ 1 × 107 |
|
|
透镜孔板 |
·适用于高压高温流体的测量。 |
DN=50 ～ 150mm PN ≤ 42.0MPa |
|
