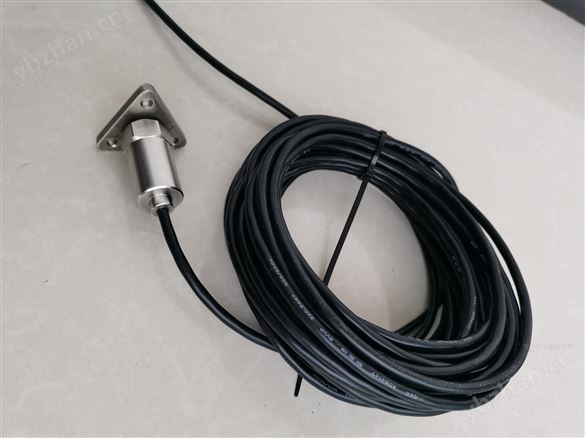

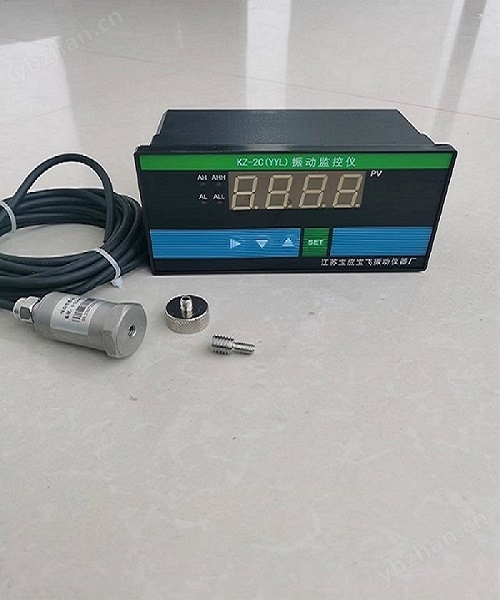

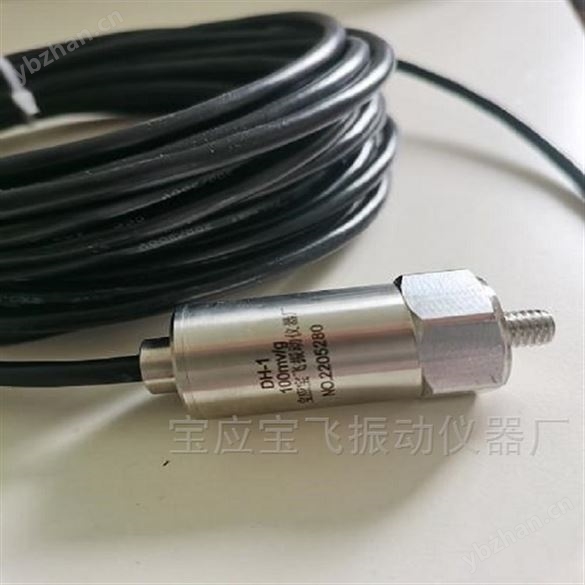

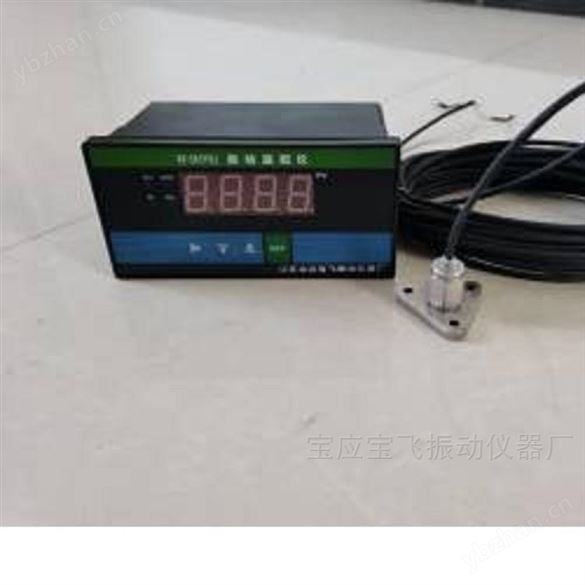

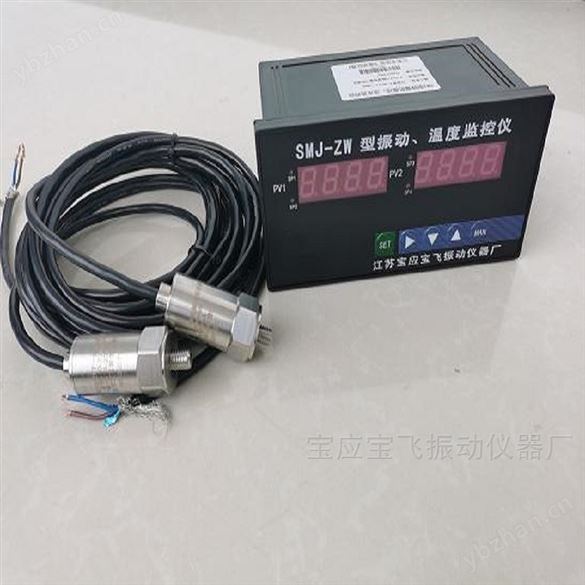

      DH-2振动传感器

使用说明

1．简介

振动传感器将磁电式传感器、精密测量电路集成在一起，构成高精度振动测量系统，该传感器可直接连接DCS、PLC或其它设备，是测量风机、电动机、水泵等工厂设备振动的理想选择。

2．技术参数

2．1 频率响应：5 ～ 1000 Hz（特殊说明）

2．2 自振频率：10Hz

2．3 测量范围：0-20mm/s（速度有效值）可按客户调整

2．4 输出电流：4～20mA

2．5 输出阻抗：≤500Ω

2．6工作电压：DC12-24V±10%

2. 7接线方式：二线制

2．7最大加速度：10g

2．8测量方向：双向（通用）

2．9 使用环境：温   度  -40℃～100℃

 相对湿度 ≤90%

2．10 外形尺寸：φ24×55mm

2．11 传感器底部安装螺纹：M8×1.25×10

2．12 重    量： 约300g

3．安  装

3．1 安装位置：垂直安装于被测振动点上，将传感器底部M8×10螺钉固定在被测壳体上，然后将传感器拧在上面拧紧即可。

3．2 安装尺寸及规范：参看图一，若传感器安装位置受到高温蒸汽等冲刷时，为降低变送器环境温度、需加防护措施，一般情况下可不加防护。

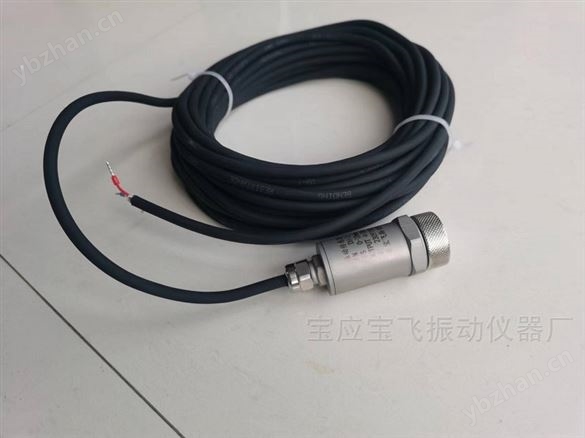

3．3 接线说明：红色导线接DC24V电源正端，蓝色导线接DC24V电源负端（二次仪表输入信号），同时红色和蓝色导线也是4～20mA输出引线。连接导线要求有良好的绝缘性能，采用二芯屏蔽电缆。
