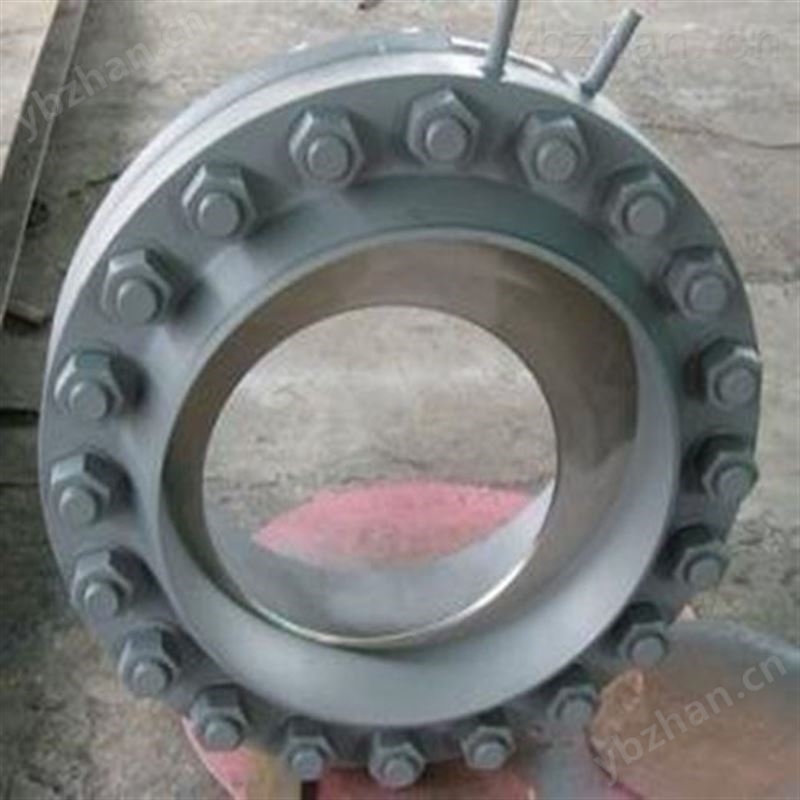

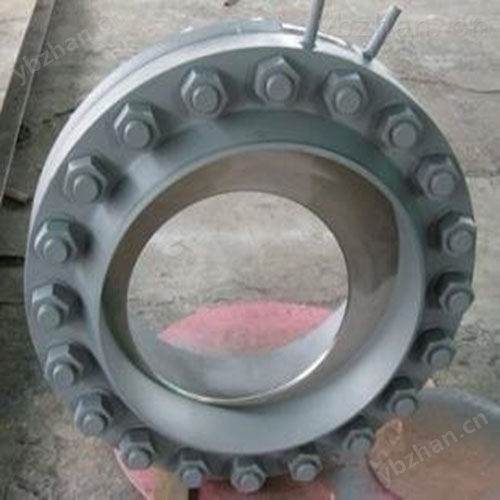

偏心孔板采用角接取压方式，适用于测量湿蒸汽、发生炉煤气、含固体颗粒的液体及夹带空气的液体等。偏心孔板精度优于圆缺孔板，但低于标准孔板，为了提高精度及简化现场安装工作，建议选用带前后直管段结构形式。
适用范围
1.
公称直径：
100 mm ≤DN≤1000mm
2
孔径比
β
：
0.46≤β≤0.84
0.136≤Cβ2
（
1
－
β4
）
0.5≤0.423
3.
雷诺数范围：
2×105β2≤ReD≤106β
4.
公称压力：
PN≤6.4MPa
5.
精度：
1
级，
1.5
级
安装要求
1.
偏心孔板必须安装在水平管道上，当测量含有少量颗粒的流体或少量冷凝液的气体或
蒸汽时，偏心孔板的锐孔应位于管道轴线的底部，当测量含有少量气体或蒸汽的液体时，锐孔应位于管道轴线的顶部。
2.
偏心孔板的正负方向，上下游取压法兰应与介质流向相符，取压孔的方位可根据介质
不同和变送器的安装情况确定。
3.
节流装置与管道连接时，焊接处的端面与管道轴线的不垂直度不得大于
1º
，焊接后内
部焊缝应加工处理，使其光滑，无焊疤和焊渣。
4 .
取压法兰与管道焊接前，应先将管道上的取压孔钻好，其直径与取压法兰上的取压孔
径相同，焊接时取压法兰上的取压孔与管道上的取压孔对准。
