智能家居、智能交通、传感网络；
工业自动化、农业现代化、建筑智能化；
水、电、气、暖自动集抄系统；
水利、油田、矿井、气象等设备信息采集；
路灯控制、电网监测、风光互补系统；
工业设备数据无线传输以及工业环境监测；

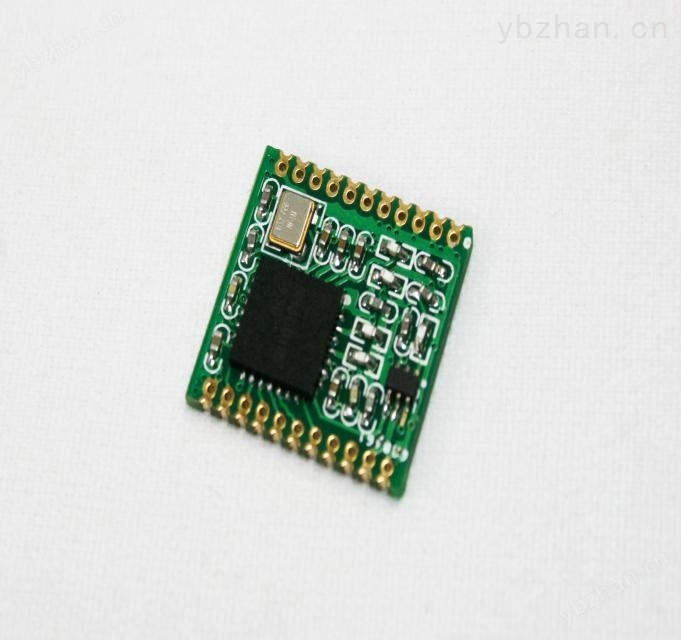

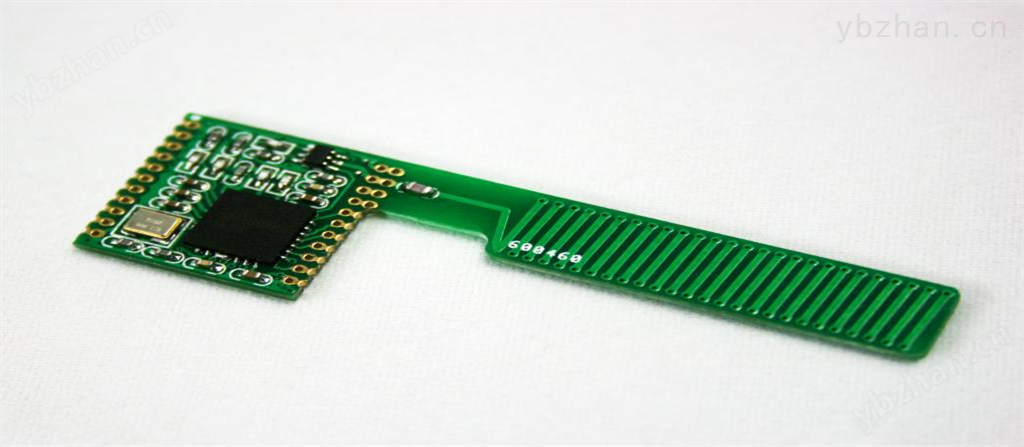

1、产品图片
GC-TS01
GC-TS02

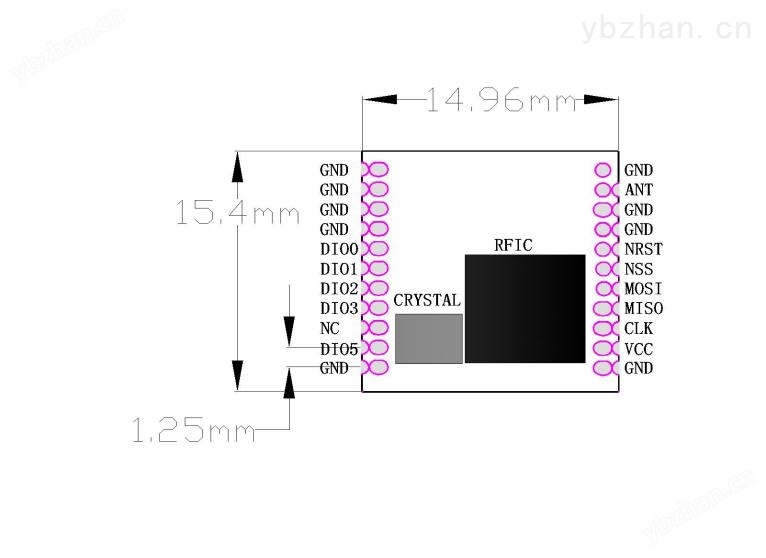

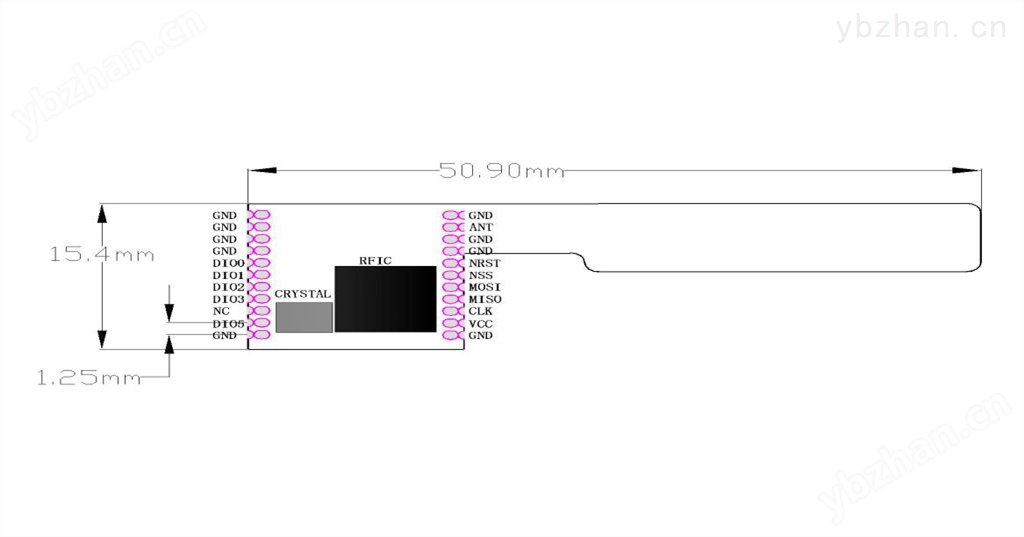

2、尺寸图
GC-TS01
GC-TS02
3、管脚描述
|
管脚 |
功能 |
备注 |
|
GND |
信号地 |
|
|
DIO0 |
I/O 口，用户自定义 |
|
|
DIO1 |
I/O 口，用户自定义 |
|
|
DIO2 |
I/O 口，用户自定义 |
|
|
DIO3 |
I/O 口，用户自定义 |
|
|
NC |
悬空 |
|
|
DIO5 |
I/O 口，用户自定义 |
|
|
ANT |
信号输出管脚 |
|
|
NRST |
复位管脚 |
低电平有效 |
|
NSS |
SPI 片选管脚 |
低电平有效 |
|
MOSI |
SPI 数据输入 |
|
|
MISO |
SPI 数据输出 |
|
|
CLK |
SPI 时钟输入 |
|
|
VCC |
电源 |
2.1V-3.6V |
性能指标
|
性能指标 |
参数 |
备注 |
|
工作电压 |
2.1V~3.6V |
|
|
工作温度 |
-40 ℃～ +70 ℃ |
|
|
工作频率 |
410MHz~525MHz |
可设置 |
|
传输速率 |
可达到 300Kbps |
可设置 |
|
调制方式 |
支持 FSK 、 GFSK 、 MSK 、 GMSK 、 LoRaTM 及 OOK 调制方式 |
可设置 |
|
发射功率 |
可达到 20dBm |
可设置 |
|
接收灵敏度 |
-122dBm~-148dBm |
根据传输速率而定 |
|
发射电流 |
120mA |
470MHz,20dBm |
|
天线形式 |
PCB 天线 / 弹簧 |
视型号而定 |
|
天线阻抗 |
50 欧姆 |
|

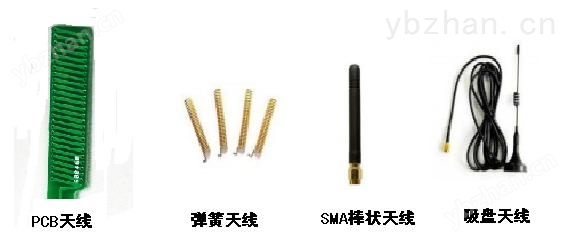

4、天线选择
天线的性能直接影响无线系统的通信效果，我们会根据客户的不同应用需求，提供PCB天线、弹簧天线、SMA胶棒天线、吸盘天线等多种选择。
