智能配电站房综合监控

一、前言

配电站房是配电网的核心末端节点，是保障低压用户的用电可靠性与供电质量的重要环节。由于配电站房在地域上分布分散与广泛，配电站房的人工定期巡检，运维工作量巨大，运维效率较低，人工运维成本，随着配电站房无人化巡检需求越来越大，智慧站房得到推广应用，有效提升了运维效率、大幅降低了现场人力巡检强度。本项目通过对配电站房加装各类物联网智能传感器及智能设备，实现传统配电站房的智能化改造，具备配电站房的异常运行告警、潜在故障分析等智能功能，提升配电站房巡检效率，促进配网供电可靠性提升。

同时，借助现有电力物联网相关技术，通过部署一、二次融合设备和具备边缘计算功能的智能融合终端等装置，智能感知和识别配电网运行工况、设备状态、环境情况及其他辅助信息。并根据生产及管理需要，上传必要数据到平台层。通过平台层和边缘节点相互协同处理数据，结合大数据、人工智能等技术实现对配网运行状态精准监控，并对数据进行在线分析与深度挖掘，实现全面的、全场景的配电网运行状态全景感知。

二、 规范性引用文件

下列文件对于本文件的应用是不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其版本（包括所有的修改版）适用于本文件。

GB/T 2423.1  电工电子产品环境试验 第2部分：试验方法 试验 A: 低温

GB/T 2423.2  电工电子产品环境试验 第2部分：试验方法 试验 B: 高温

GB/T 2423.3  电工电子产品环境试验 第2部分：试验方法 试验 C: 恒温湿热方法

GB/T13729  远动终端设备

GB/T 17626.4  电磁兼容 试验和测量技术  电快速瞬变脉冲群抗扰度试验

GB/T 17626.9  电磁兼容 试验和测量技术  脉冲磁场抗扰度试验

GB/T 15153.1  远动设备及系统-电源和电磁兼容性

DL/T 634.5 101  远动设备及系统 第5-101部分：传输规约 基本远动任务配套标准

DL/T 634.5 104  远动设备及系统 第5-104部分：传输规约 采用标准传输协议集的IEC 60870-5-101 网络访问

DL/T 721  配电网自动化系统远方终端

IEC61850-6（DL/T860.6） 电力自动化通信网络和系统 第6部分：与智能电子设备有关的变电站内通信配置描述语言

IEC61850-7（DL/T860.7）电力自动化通信网络和系统 第7部分：基本信息通信结构

IEC61850-8（DL/T860.8）电力自动化通信网络和系统 第8部分：特定通信服务映射

IEC61850-10（DL/T860.10）变电站通信网络和系统 第10部分：一致性测试

Q/GDW 1517 电网视频监控系统及接口SIP-B

YD/T 2576.2 TD-LTE数字蜂窝移动通信网终端设备测试方法（第一阶段）第二部分无线射频性能测试

ISO/IEC PRF 20922  MQTT（消息队列遥测传输协议）

MODBUS RTU 通信协议

Q/GDW 输变电设备物联网节点设备无线组网协议

Q/GDW 输变电设备物联网微功率无线网通信协议

Q/GDW 输变电设备物联网传感器数据规范

三、配电站房辅助监控总体方案要求 及总体思路
系统总体架构由省/地市公司配电站房辅助监控平台、数据交互传输系统、站端智能监测系统等各部分构成，通过网络实现系统的数据交互和联动。

配电站房辅助监控平台作为整个系统的“大脑”，负责对配电站房环境及设备状态信息存储、处理、分析并且向终端下发指令。也是面向运维人员的工作平台，实现配电站房整体运行状态的远程监控、危险预警和异常告警。

数据交互传输系统是整个系统的“神经网络” ，将各应用平台、智能配电网关、传感器设备等联通起来，实现数据实时传输，并在配电站房辅助监控平台展现给相关权限用户。

智能配电网关是整个系统的“感官系统” ，负责对配电站房内各功能子模块信息存储、信息处理及分析，并通过标准协议传输给配电站房辅助监控平台。当超过预设限值，则启动智能配电网关联动，以将配电站房相关指标参数控制在目标范围之内。

传感器设备是整个系统的“手脚” ，实现配电站房内监测信息的采集。

依据目前省内信息化网络和配电站房终端设备建设实施的实际情况，借助在信息内网统一部署的IoT平台和可视化平台，分别实现环境类、状态类等采集数据的存储和视频信息的存储；配电站房辅助监控平台分别从IoT平台和可视化平台获取相关数据信息仅进行分析处理，并展现分析结果信息。

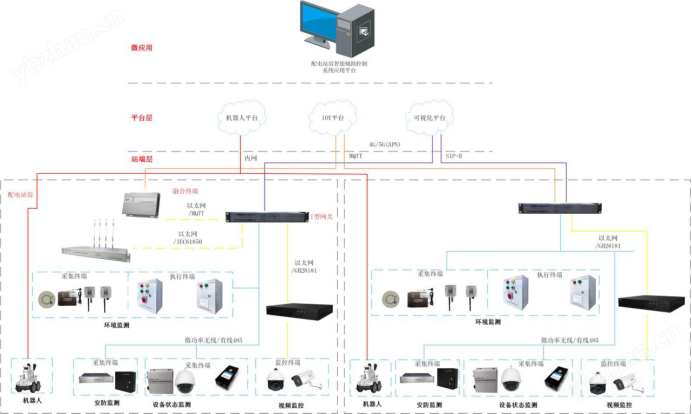

系统逻辑结构图

配电站房实时数据信息和视频信息通过边缘层设备传输至IoT平台和可视化平台。省公司集中部署的监控系统应用平台从IoT平台和可视化平台获取数据，实现对全省配电站房监测数据的实时查看及历史数据调阅，在省公司部署监控系统应用平台集中监控。

（1）架构描述

站端监控系统：站端监控系统通过融合终端和智能配电网关设备进行站内实时数据的采集上送，智能配电网关设备接收动环主机上送的站房环境数据信息，同时接收站内设备状态、安防信息、视频监控等监测数据，配电智能网关将监测数据通过以太网方式传输到智能配电网关通过4G（APN）方式上送IoT平台；同时智能配电网关将视频监控信息通过4G（APN）方式上送可视化平台。开闭所等无融合终端的场所，由智能配电网关采集站端数据分别上送IoT平台和可视化平台。

机器人巡检系统通过4G（APN）方式与机器人平台互联。

（2）数据交互方案：

l 边端交互方案

a)存量站房

对于已安装的存量传感器采用有线方式接入动环主机， I EC61850 通信协议。

b)新建站房

传感器通过有线、无线直接接入网关，针对2.4G长距离传输信号弱的问题，可通过加装汇聚节点解决。

l 边云交互方案

边云交互包括智能网关与IoT平台、智能网关与可视化平台、融合终端与IoT平台间的交互。通信方式采用无线公/专网、光纤方式。

四、标准型配电站房辅助监控设备供货清单

针对不同类型的配电站所，按配电站所重要程度进行智能配电站房系统方案配置，可分为基础配置、标准配置、保电配置方案；分别适用于不同地区不同特征需求的配电站所。

基础型配置方案原则如下：

五、配电站房辅助监控系统解决方案

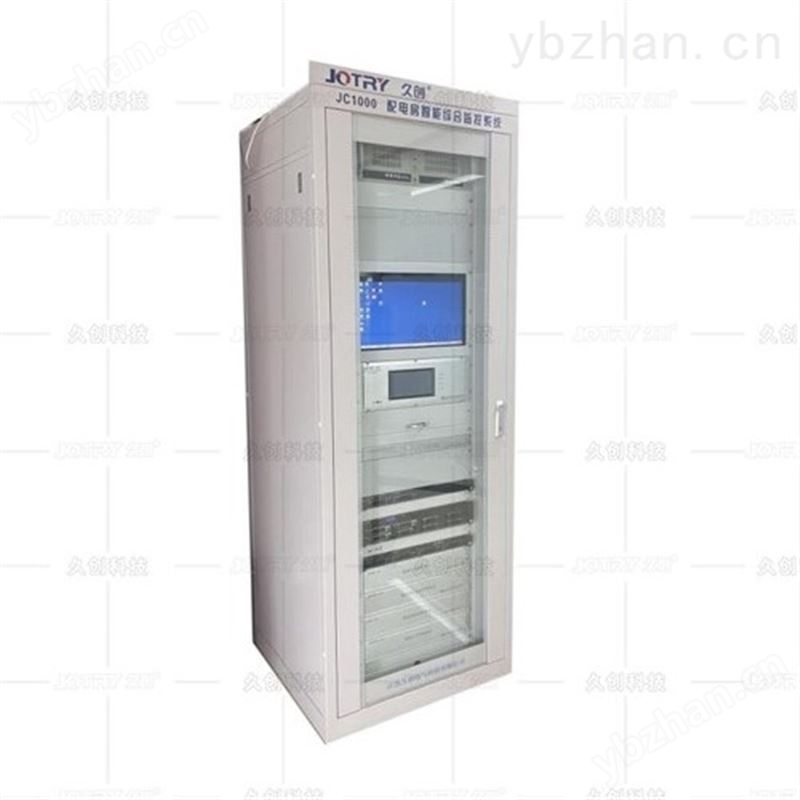

选配方案一：无线标准屏柜式（采用基于LoRa的无线通信，满足输变电设备物联网微功率无线网通信协议）

主要功能/特点：

1、标准化监控屏柜，大气，并符合现场成套标准配置

2、具备无线公网/无线专网远程通信接口，支持2G/3G/4G/5G

3、具备LoRa无线通信接口，470MHz通信协议满足电力设备节点组网协议，2.4GHz通信协议满足微功耗协议

4、支持DL/T 634.5 104、IEC61850、MQTT、GB28181、Q/GDW 1517.1-2014 电网视频监控系统及接口（SIP-B）等协议

5、可实现开闭所/开闭所的环境、设备状态、安防 、 消防、视频等综合监控

选配方案二：无线标准机柜式（具备方案一所有全部功能，但体积上更加轻巧，适合于空间有限的改造项目）

主要功能/特点：

1、标准机柜适用于开闭所/开闭所智能化新建或者改造项目，尤其是有限空间的改造项目，集成度高，体积紧凑，外置7寸或10寸触摸屏，简单大气，有较好体验

2、具备无线公网/无线专网远程通信接口，支持2G/3G/4G/5G

2、具备LoRa无线通信接口，470MHz通信协议满足电力设备节点组网协议，2.4GHz通信协议满足微功耗协议

3、支持DL/T 634.5 104、IEC61850、MQTT、GB28181、Q/GDW 1517.1-2014 电网视频监控系统及接口（SIP-B）等协议

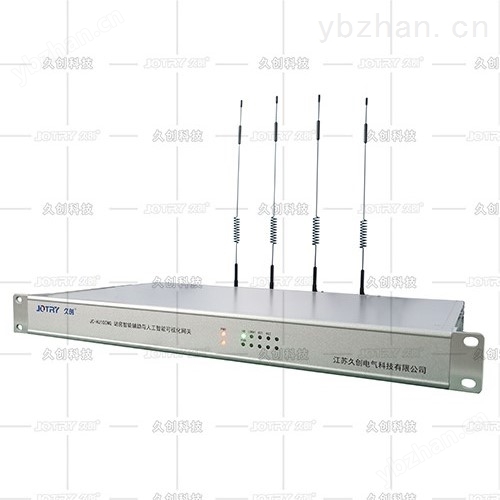

六、 站房智能辅助与人工智能可视化网关及无线物联网传感器

6.1站房智能辅助与人工智能可视化网关

站房智能辅助与人工智能可视化网关是配电站房监控系统的“感官系统”，是智慧物联体系“云管边端”架构的边缘设备，具备信息采集、物联代理及边缘计算功能，支撑营、配电及新兴业务。采用硬件平台化、功能软件化、结构模块化、软硬件解耦、通信协议自适配设计，满足高性能并发、大容量存储、多采集对象、人工智能分析的需求。实现配电站房数据和视频的采集、存储、分析、加密、上报以及设备的协议适配、工况自检分析等功能。

6.2无线数据汇聚节点

根据配电站房通讯实际传输需求，选配无线汇聚节点，解决部分区域信号弱，网关无法收到传感器数据的问题。

● 工作电源：

采用AC/DC220V供电，允许偏差-20%～+20%。

● 结构要求：

采用螺钉或卡扣安装。

结构防护等级应满足IP40防护等级要求，采用螺钉或卡扣安装。

● 技术参数要求：

a) 具备LoRa无线通信硬件接口；

b) 使用年限：≥5年。

● 通信要求：

a) 通信方式：对上采用基于LoRa的470MHz频段无线通信，满足输变电设备物联网节点设备无线组网协议。对下采用基于LoRa的2.4GHz频段无线通信，满足输变电设备物联网微功率无线网通信协议和采用基于LoRa的470MHz频段无线通信，满足输变电设备物联网节点设备无线组网协议；

b) 无线传输距离：大于50米。

6.3 无线温湿度传感器

● 工作电源

根据买方要求以下供电方式二选一。

a）采用电池供电，电池容量不低于1200mAh，且在1次/15分钟频次下正常工作5年以上；

b)采用AC/DC220V供电，允许偏差-20%～+20%。

● 结构要求

结构防护等级应满足IP40防护等级要求，采用螺钉或卡扣安装。

● 技术参数要求

a）温度检测范围：-40℃～85℃；

b)湿度检测范围：0～99.9%RH；

c）温度精度：±0.5℃；

d）湿度精度：±3%RH；

e)宜具有本地显示和按键设置参数功能；

f）使用年限：≥5年。

● 通信要求

a）通信方式：采用基于LoRa的2.4GHz频段无线通信，满足输变电设备物联网微功率无线网通信协议。或者采用基于LoRa的470MHz频段无线通信，满足输变电设备物联网节点设备无线组网协议。

b)无线传输距离：大于50米；

c）数据上送频率：出厂配置1次/15分钟，可根据买方要求进行灵活配置，可配置范围1次/分钟至1次/60分钟。

6.4 无线水浸传感器

● 工作电源

根据买方要求以下供电方式二选一：

a) 采用电池供电，电池容量不低于1200mAh，且在1次/15分钟频次下正常工作5年以上；

b) 采用AC/DC220V供电，允许偏差-20%～+20%。

● 结构要求

结构防护等级要求：数据汇集器不低于IP40，传感采集器不低于IP67。采用螺钉或卡扣安装。

● 技术参数要求

a) 灵敏度：具备4个挡位设置，0kΩ～5kΩ、0kΩ～100kΩ、0MΩ～1MΩ、0MΩ～5MΩ；

b) 使用年限：≥5年。

● 通信要求

a) 通信方式：采用基于LoRa的2.4GHz频段无线通信，满足输变电设备物联网微功率无线网通信协议。或者采用基于LoRa的470MHz频段无线通信，满足输变电设备物联网节点设备无线组网协议。

b) 无线传输距离：大于50米；

c) 数据上送频率：出厂配置1次/15分钟，可配置范围1次/分钟至1次/60分钟。

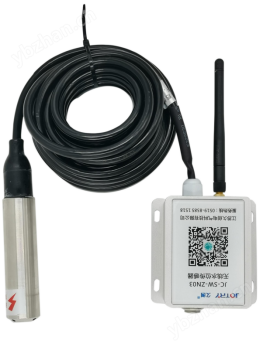

6.5 无线水位传感器

● 工作电源

根据买方要求以下供电方式二选一：

a) 采用电池供电，电池容量不低于1200mAh，且在1次/15分钟频次下正常工作5年以上；

b) 采用AC/DC220V供电，允许偏差-20%～+20%。

● 结构要求

结构防护等级要求：数据汇集器不低于IP40，传感采集器不低于IP67。采用螺钉或卡扣安装。

● 技术参数要求

a) 水位检测量程： 0m～3m；

b) 水位精度:0.5%FS；

a) 使用年限：≥5年。

● 通信

a) 通信方式：采用基于LoRa的2.4GHz频段无线通信，满足输变电设备物联网微功率无线网通信协议。或者采用基于LoRa的470MHz频段无线通信，满足输变电设备物联网节点设备无线组网协议。

b) 无线传输距离：大于50米；

c) 数据上送频率：数据上送频率：出厂配置1次/15分钟，可配置范围1次/分钟至1次/60分钟。

6.6 SF6气体监测传感器

● 工作电源

根据买方要求以下供电方式二选一：

a）采用电池供电，电池容量不低于1200mAh，且在1次/15分钟频次下正常工作5年以上；

b）采用AC/DC220V供电，允许偏差-20%～+20%。

● 结构要求

结构防护等级应满足IP40防护等级要求，采用螺钉或卡扣安装。

● 技术参数要求

a) SF6气体测量范围：0～5000μV/V（ppm）优于5μV/V；

b) SF6气体检测灵敏度：5μV/V（ppm）；

c) 氧气范围：0～25%

d) 氧气精度：±1%；

e) 氧气灵敏度：0.1%；

f) 使用年限：≥5年。

● 通信要求

a) 通信方式：采用基于LoRa的2.4GHz频段无线通信，满足输变电设备物联网微功率无线网通信协议。或者采用基于LoRa的470MHz频段无线通信，满足输变电设备物联网节点设备无线组网协议。

b) 无线传输距离：大于50米；

c) 数据上送频率：出厂配置1次/15分钟，可配置范围1次/分钟至1次/60分钟，传感器内上传阈值可设置，当超过阈值，传输频率变为1次/分钟。

6.7 无线臭氧传感器

● 工作电源

根据买方要求以下供电方式二选一：

a) 采用电池供电，电池容量不低于1200mAh，且在1次/15分钟频次下正常工作5年以上；

b) 采用AC/DC220V供电，允许偏差-20%～+20%。

● 结构要求

结构防护等级应满足IP40防护等级要求，采用螺钉或卡扣安装。

● 技术参数要求

a) O3测量范围：0～20ppm；

b) O3精度：<±0.1ppm(25℃)；

c) 使用年限：≥5年。

● 通信要求

a) 通信方式：采用基于LoRa的2.4GHz频段无线通信，满足输变电设备物联网微功率无线网通信协议。或者采用基于LoRa的470MHz频段无线通信，满足输变电设备物联网节点设备无线组网协议。

b) 无线传输距离：大于50米；

c) 数据上送频率：数据上送频率：出厂配置1次/15分钟，可配置范围1次/分钟至1次/60分钟。

6.8 无线烟雾传感器

● 工作电源

根据买方要求以下供电方式二选一，在有条件的情况下，优先采用AC220V供电：

a) 采用电池供电，电池容量不低于1200mAh，且在1次/15分钟频次下正常工作5年以上；

b) 采用AC/DC220V供电，允许偏差-20%～+20%。

● 结构要求

结构防护等级应满足IP40防护等级要求，采用螺钉或卡扣安装。

● 技术参数要求

a) 保护面积：60㎡～100㎡，具体参数应以GB50116-2013《火灾自动报警系统设计规范》为准；

b) 报警音量：>80dB；

c) 执行标准：GB20517-2006《独立式烟感火灾探测报警器》；

d) 使用年限：≥5年。

● 通信要求

a) 通信方式：采用基于LoRa的2.4GHz频段无线通信，满足输变电设备物联网微功率无线网通信协议。或者采用基于LoRa的470MHz频段无线通信，满足输变电设备物联网节点设备无线组网协议。

b) 无线传输距离：大于50米；

c）数据上送频率：出厂配置1次/15分钟，可配置范围1次/分钟至1次/60分钟，传感器内上传阈值可设置，当超过阈值，传输频率变为1次/1分钟。

6.9 灯光、风机、空调、除湿联动装置

● 工作电源

采用AC/DC220V供电，允许偏差-20%～+20%。

● 结构要求

结构防护等级应满足IP40防护等级要求，采用螺钉或卡扣安装。

● 技术参数要求

a) 状态量输入电压：DC12V/DC24V；

b) 控制输出节点容量：AC/DC220V，≥8A，支持2路独立的节点输出能力。

c) 使用年限：≥5年；

d) 风机交流接触器出口电压：AC380V，输出容量≥30A.

● 通信要求

a) 通信方式：采用基于LoRa的470MHz频段无线通信，满足输变电设备物联网节点设备无线组网协议。

b) 无线传输距离：大于50米；

c)  可接受网关的控制信息进行联动操作。

6.10 智能门锁

● 工作电源

a) 智能锁体部分采用电池供电或DC12V供电，优先采用DC12供电；

b) 无线通信部分采用DC12V。

c) 宜从直流屏取电，确保智能锁具正常工作。

● 结构要求

结构防护等级应满足IP40防护等级要求，采用螺钉或卡扣安装。

● 技术参数要求

a) 执行标准：GB21556-2008《锁具安全通用技术条件》、JG/T394-2012《建筑智能门锁通用技术要求》；

b) 应具备授权密码开锁和远程开锁功能;

c) 使用年限：≥10年（不含门锁电池）。

● 通信要求

a) 通信方式：采用基于LoRa的470MHz频段无线通信，满足输变电设备物联网节点设备无线组网协议。

b) 无线传输距离：大于50米；

a) 数据上送频率：出厂配置1次/15分钟，可配置范围1次/分钟至1次/60分钟。门锁状态变化、开关门记录信息实时上送，控制信息配合网关实时执行，延时不超过5s。

6.11 蓄电池监测

● 工作电源

采用AC/DC220V供电，允许偏差-20%～+20%。

● 结构要求

结构防护等级应满足IP40防护等级要求，采用螺钉或卡扣安装。

● 技术参数要求

a) 整体电压监测范围：DC0V～220V；

b) 单体电池电压监测范围：DC2V～24V；

c) 单体电压精度：1.00%；

d) 电流监测范围：0～1000A；

e) 电流监测精度：1%；

f) 环境温度监测：0～100℃；

g) 环境温度监测精度：1.5℃；

h) 内阻测量范围：0.1mΩ～100mΩ；

i) 内阻测量一致性：1.5%±25μΩ；

j) 使用年限：≥5年。

● 通信要求

a) 通信方式：采用基于LoRa的470MHz频段无线通信，满足输变电设备物联网节点设备无线组网协议。

b) 无线传输距离：大于50米；

a) 数据上送频率：出厂配置1次/15分钟，可配置范围1次/分钟至1次/60分钟。

6.12变压器噪声传感器

● 工作电源

根据买方要求以下供电方式二选一：

a) 采用电池供电，电池容量不低于1200mAh，且在1次/15分钟频次下正常工作5年以上；

b) 采用AC/DC220V供电，允许偏差-20%～+20%。

● 结构要求

结构防护等级应满足IP40防护等级要求，采用螺钉或卡扣安装。

● 技术参数要求

a) 测量频率范围：20Hz～12.5kHz；

b) 噪声测量范围：30dB～120dB；

c) 响应时间：≤3s；

d) 使用年限：≥5年。

● 通信要求

a) 通信方式：采用基于LoRa的2.4GHz频段无线通信，满足输变电设备物联网微功率无线网通信协议。或者采用基于LoRa的470MHz频段无线通信，满足输变电设备物联网节点设备无线组网协议。

b) 无线传输距离：大于50米；

c) 数据上送频率：出厂配置1次/15分钟，可配置范围1次/分钟至1次/60分钟。

6.13 特高频局放传感器

● 工作电源

采用AC/DC220V供电，允许偏差-20%～+20%。

● 结构要求

结构防护等级应满足IP40防护等级要求，采用螺钉或卡扣安装。

● 技术参数要求

a) 检测频带：300MHz～2000MHz（500MHz-1500MHz）；

b) 系统灵敏度：≤17.6dBV/m；

c) 动态范围：≥60dB；

d) 系统测量范围：-80～-20 dBm；

e) 误差值：±2dBm；

f) 额定功率：≤35w；

g) 使用年限：≥5年。

h) IP等级：不低于IP40。

● 通信要求

a) 通信方式：同时支持无线及有线通信方式，无线通信采用基于LoRa的470MHz频段无线通信，满足输变电设备物联网节点设备无线组网协议，有线通信传输采用modbus协议传输。

b) 传输距离：大于50米；

c) 数据上送内容及频率：内容按标准格式，一小时采集一次，每次1s。

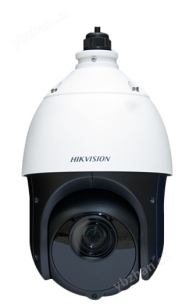

6.14 球型摄像头

● 工作电源

根据买方要求以下供电方式二选一：

a) 采用AC220V供电，允许偏差-20%～+20%。

b) 采用POE供电。

● 结构要求

结构防护等级应满足IP66防护等级要求，采用螺钉安装。

● 技术参数要求

a) 像素：200万；

b) 帧率：25fps；

c) 视频压缩标准：H.264/H.265/MJPEG；

d) 调整角度：水平0～360°，垂直0～75°

e) 红外照射距离：20米。

● 通信要求

a) 通讯接口：有线以太网通信；

b) 接口协议：ONVIF，GB28181。

6.15 枪型摄像头

● 工作电源

根据买方要求以下供电方式二选一：

a) 采用AC220V供电，允许偏差-20%～+15%。

b) 采用POE供电。

● 结构要求

结构防护等级应满足IP66防护等级要求，采用螺钉安装。

● 技术参数要求

a) 像素：200万；

b) 帧率：25fps；

c) 视频压缩标准：H.264/H.265/MJPEG；

d) 红外照射距离：10米。

● 通信要求

a) 通讯接口：有线以太网通讯；

b) 接口协议：ONVIF，GB28181。

6.16 NVR

● 工作电源

采用AC220V供电，允许偏差-20%～+15%。

● 结构要求

装置结构尺寸：19英寸标准机箱机架式安装。

● 技术参数要求

a) 网络视频输入：不少于8路摄像头接入

b) 宜支持POE接口：8路，输出功率：≤200W；

c) 视频解码格式：H.265/H.264；

d) 录像分辨率：包括但不限于4MP/3MP/1080p/720p/D1。

e) 硬盘接口：1路SATA，不小于2TB硬盘；

f) 数据存储要求：支持以D1分辨率存储不少于2个月的视频数据。

g) 可接受网关机控制信息，实现摄像头的联动控制。

● 通信要求

a) 通讯接口：有线以太网通讯；

b) 接口协议： ONVIF，GB28181，NTP。

七、系统性能介绍
7.1功耗

a) 传感器整机功耗：≤2W；

b) 控制器整机功耗：≤20W；

c) 摄像头整机功耗：≤15W；

d) 网关机整机功耗：≤50W；

e) NVR整机功耗：≤250W；

f) 无线设备无线发射功率：≤17dBm。

7.2 绝缘性能

按GB/T 13729中的有关规定执行。

a) 绝缘电阻≥20MΩ。

b) 介质强度电源＞60V：各回路对地2kV；电源≤60V：各回路对地0.5kV；

c) 冲击电压电源＞60V：各回路对地5kV；电源≤60V：各回路对地1kV。

7.3 湿热试验

按GB/T 13729中的有关规定执行。

温度40℃、相对湿度93%、试验周期2d（48h），试验结束前2h在试验箱内进行绝缘电阻测试，各导电回路对外露非带电导电部位及外壳之间的绝缘电阻值不小于1.5MΩ。

7.4 环境适应性

高温性能

设备进行高温实验（严酷等级：温度+70℃，持续时间2h），在试验期间及试验后，装置通信、运行正常。

低温性能

设备进行高温实验（严酷等级：温度-20℃，持续时间2h），在试验期间及试验后，装置通信、运行正常。

7.5 电磁兼容性

电压突降和中断：

设备按GB/T 15153.1的规定和方法进行电压暂降和短时中断抗扰度实验（电源突降：30%，持续时间1000ms,60%；持续时间1000ms；100%，持续时间500ms。实验点为：汇聚装置电源），在施加干扰的情况下，汇聚装置通讯、运行正常

静电放电抗扰度：

设备按GB/T 15153.1的规定和方法进行静电放电试验（严酷等级：3级；试验点为：整个装置人体可触及的部位），空气放电和接触放电/间接放电，在施加干扰的情况下，装置通讯、运行正常。

电快速瞬变脉冲群抗扰度：

设备按GB/T 17626.4和GB/T 15153.1的规定和方法进行电快速瞬变脉冲群抗扰度试验（严酷等级：3级；试验点为：汇聚装置的电源和通信端口），在施加干扰的情况下，汇聚装置通讯、运行正常。

阻尼振挡磁场抗扰度：

设备按GB/T 15153.1的规定和方法进行阻尼振挡磁场抗扰度试验（严酷等级：4级），在施加干扰的情况下，装置通讯、运行正常。

射频电磁场辐射抗扰度：

设备按GB/T 15153.1的规定和方法进行射频电磁场辐射试验（严酷等级：3级），在施加干扰的情况下，装置通讯、运行正常。

浪涌（冲击）抗扰度：

设备按GB/T 15153.1的规定和方法进行浪涌（冲击）抗扰度试验（严酷等级：3级；试验点为：汇聚装置的电源和通信端口），在施加干扰的情况下，装置通讯、运行正常。

工频磁场抗扰度：

设备按GB/T 15153.1的规定和方法进行工频磁场抗扰度试验（严酷等级：4级），在施加干扰的情况下，装置通讯、运行正常。

阻尼振荡磁场抗扰度：

设备按GB/T 15153.1的规定和方法进行阻尼振荡磁场抗扰度实验（严酷等级：4级），在施加干扰的情况下，装置通讯、运行正常。

电压突降和中断：

设备按GB/T 15153.1的规定和方法进行电压暂降和短时中断抗扰度实验（电源突降：30%，持续时间1000ms,60%；持续时间1000ms；100%，持续时间500ms。实验点为：汇聚装置电源），在施加干扰的情况下，汇聚装置通讯、运行正常。

7.6发射功率和发射信号质量

网关设备UE最大输出功率23dBm±2.7dB,最大功率回退和发射信号质量满足YD/T2576.2标准规定要求。

7.7 频谱外辐射

设备额外的频谱辐射掩膜满足标准模板要求，占用带宽低于规定的信道带宽。

7.8 机械振动性能

设备按振动频率范围：2Hz～9Hz，位移幅值：7mm；频率范围9Hz～200Hz，加速度幅值：20m/s²；频率范围200Hz～500Hz，加速度幅值：15m/s²；每一次扫频循环时间：6min；每一轴线方向的扫频循环数：10次，在试验期间及试验后，装置通信、运行正常。

7.9 连续通电的稳定性

设备完成调试后，在出厂前进行不少于72h连续稳定的通电试验，交流电压为额定值，设备的各项功能、性能指标满足相关要求。

7.10 网关对时

a) 应具备NTP校时功能，也能通过报文与主站对时。

b) 守时精度误差应小于2.0秒/24小时。

7.11可靠性

设备本体平均*工作时间（MTBF）不低于20000h。

八、安全防护要求

按照省公司公司互联网部安全防护要求执行。

8.1安全防护原则

应采用专用 SIM 卡、专用通道（公 司的无线公网APN或无线4G专网），应本着“最小化” 原则配置内网移动接入区各类安全策略，满足省公司网络安全管理要求，接入信息管理大区。

8.2安全防护策略

a) 应利用无线公网或者省公司自建的无线专网，使用专用SIM卡、专用加密通道、统一管理平台，通过内网移动接入区后进入省公司管理信息大区；

b) 不具备蜂窝通信功能或不具备加密介质的终端，应通过站房网关接入，终端和站房网关间通过地址绑定、登录口令认证等轻量级认证措施进行安全防护；

c) 站房网关应能支持安装统一边缘框架，配备TF卡或其他经过国网认证的硬件加密介质，经过省公司认可的安全加密传输通道，实现终端身份认证和传输数据加密；

d) 站房网关中所部属的应用APP与主站应用服务间应实现应用层身份认证，以确保APP接入安全。

8.3安全接入要求

a) 通过物理安全防护，防止外部人员通过管理调试接口控制相关终端或发起网络攻击；

b) 支持远程安全升级功能，对接到的应用软件、固件、漏洞补丁等进行校验；

c) 通过系统加固、可信计算等技术，保障本体安全；

d) 视频接入控制信令应采用国网认可的加密算法，实现控制信令加密、数据传输不加密。协议层应支持GB/T28181-2016协议或国网B接口协议。

九、系统功能介绍
9.1 环境监测

实现对配电站房内设备运行环境的监测，如：温度、湿度、SF6 气体浓度、含氧量、臭氧浓度、烟雾浓度、水位或水浸信息、站房内空间噪声等数据信息的采集和展示；同时根据设定的告警阈值产生告警信息。

实现根据环境指标配置联动方案对空调、风机、水泵等设备的控制管理，下发控制指令对配电站房运行环境进行智慧调节。

9.2安防监测

实现对配电站房内安防设备状态的实时监测，同时监测非法人员入侵的情况，在监控系统进行状态展示，并在发生非法入侵的情况下产生告警信息。

9.3设备在线监测

实现对配电站房内电力设备包含：配电变压器运行噪声、连接桩头温度、中压开关柜内电缆连接桩头温度、中压开关柜局放、中压开关柜柜内凝露状态等信息的采集和展示，并根据设置的阈值产生告警信息。

结合设备的基础台账信息，实现对设备运行状态的在线评估并展示设备运行状态评估结果。

9.4 视频监控

实现对配电站房内运行情况的实施监控，同时实现对主要设备运行状态的监控。通过视频监控模块，配电运维检修人员可远程查看配电站房的运行状况，并可通过视频监控设备远程进行核查告警信息的准确性及时做出合理的检修方案。

9.5联动控制

根据配电站房具体需求，网关机包含但不限于以下联动功能：

a) 温湿度监测和空调（风机）联动；

b) 水浸/水位监测和水泵联动；

c) 风机（自启动）与有害气体浓度联动；

d) 烟雾与动力电源、视频联动；

e) 门禁与红外布防/撤防、照明、风机联动；

f) 视频与安防、环境监测联动。

产品通过国网电科院专业检测
