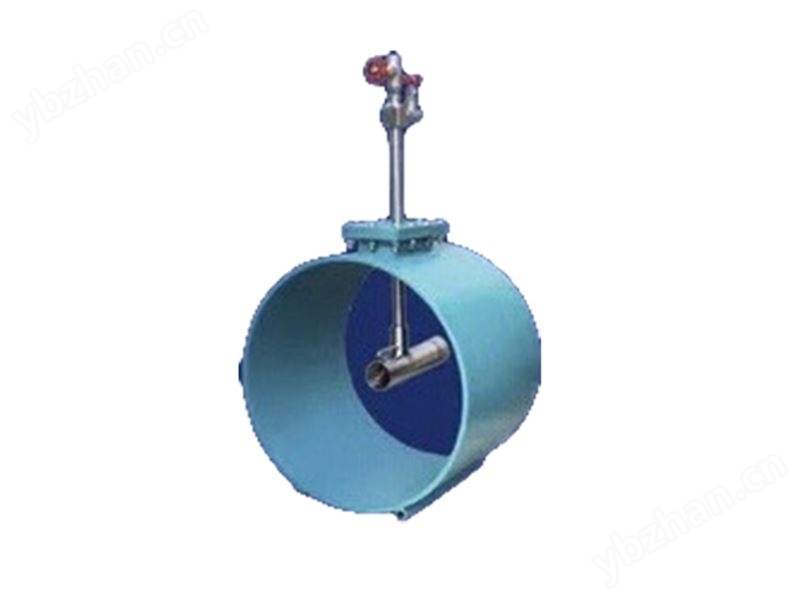

插入式文丘里流量计

产品概述

插入式文丘里流量计是在圆形管道插入一个较小口径的经典文丘里管，测取这个插入管的前直管静压与喉部静压的差值，进而得知流量，可用在较大管径的气体流量(如高炉煤气、烟道气等)。

插入式文丘里流量计是针对工业企业中大管道、大流量精确计量而生产的一各方便的流量测量装置，它可以替代阿牛巴等大管径插入式流量测量仪表，主要用于石 油、化工、冶金、电力行业。

产品特点

•流阻小，压损小。

•差压大，精度高。

•测量范围宽，可根据用户使用条件和要求进行设计。

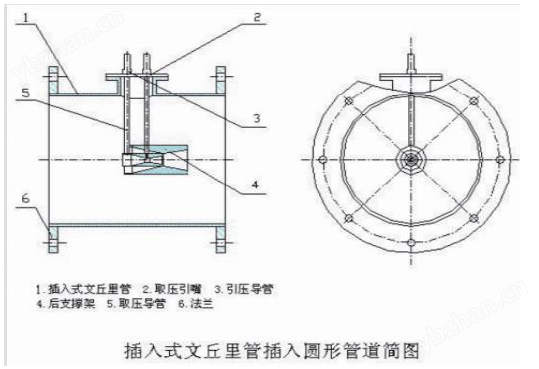

•安装方便，在测量管道上直接开孔将装置插入后固定即可。

•可适用于不规则形状的管道。

•可加装吹扫装置，使用过程中可直接清理。

•安装直管段要求低，连同装置在内的直管段总长满足管道直径的 1.5 倍即可。

技术参数

•公称通径: 圆形管道  500mm≤DN≤4000mm

矩形管道  500mm×500mm≤DN≤4000mm×4000mm;

•公称压力:PN≤6.4MPa;

•介质温度:≤600℃(大于 600℃时，订货时请注明);

•4稳定性:±10Pa。
