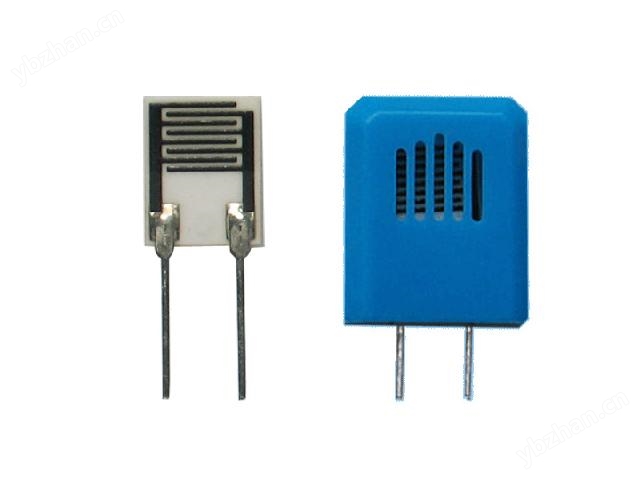

一、产品简介：
该产品为电阻型高分子湿度传感器（SJ31+），性能稳定可靠，产品一致性好，方便大批量生产。

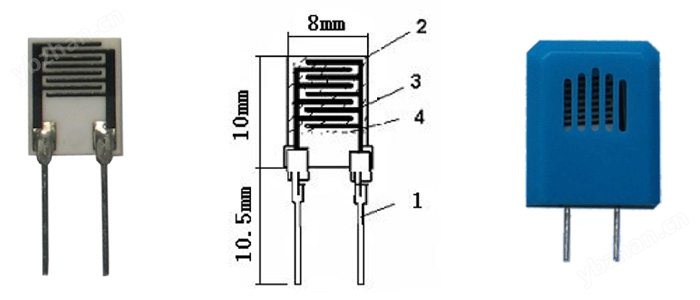

二、外型尺寸：（具体外观见附图一）外壳可选
1—引出脚 2—陶瓷基板 3—叉指电极 4—感湿膜
附图（一）外壳尺寸图：12×4.5×15mm 引脚间距：5.08mm
三、适用范围：
电子万年历、温湿度仪表、数字相框、加湿设备、除湿设备、高档空调等。
四、型号规格：
SJ31+，特征阻抗为31KΩ；产品符合ROHS环保；；
五、电气性能：
1. 工作电压：VPP≤5.5V；
2. 工作频率：500Hz—2000Hz；
3. 工作温度：0℃—50℃；
4. 工作湿度：20%—95%RH；
5. 稳定性：≤2%RH/年；
6. 温度特性：≤0.5%RH/℃；
7. 湿度检测一致性：≤±5%RH；
8. 温度—— 相对湿度—— 阻抗特性关系，如附图（二）所示。
六、标准检定条件：
1. 温度25℃（±1度），测定频率1KHZ，设定工作电压为IVAC（正弦波）；
2. 检测设备为交流电桥（LCR）（备注：不能使用万用表等直流电源）；
3. 采用恒湿发生装置：恒湿交变箱（SJ—1型）；
七、产品使用注意事项：
1. 避免硬物或手指接触元件表面，以免划伤或污染感湿膜；
2. 避免工作在结露的环境。
八、产品阻抗特性数据详表，如下附图（二）所示
附图（二） 0℃～50℃（31KΩ）湿度阻抗特性数据表
|
0℃ |
5℃ |
10℃ |
15℃ |
20℃ |
25℃ |
30℃ |
35℃ |
40℃ |
45℃ |
50℃ |
|
|
20%RH |
7600 |
5210 |
4010 |
2844 |
2060 |
1480 |
1048 |
744 |
532 |
383 |
285 |
|
25%RH |
4010 |
2844 |
2060 |
1480 |
1048 |
744 |
532 |
383 |
285 |
220 |
169 |
|
30%RH |
2060 |
1480 |
1048 |
744 |
532 |
383 |
285 |
220 |
169 |
135 |
107 |
|
35%RH |
1048 |
744 |
532 |
383 |
285 |
220 |
169 |
135 |
107 |
87 |
71 |
|
40%RH |
532 |
383 |
285 |
220 |
169 |
135 |
107 |
87 |
71 |
58 |
48.3 |
|
45%RH |
285 |
220 |
169 |
135 |
107 |
87 |
71 |
58 |
48.3 |
41 |
35.7 |
|
50%RH |
169 |
135 |
107 |
87 |
71 |
58 |
48.3 |
41 |
35.7 |
31 |
27.4 |
|
55%RH |
107 |
87 |
71 |
58 |
48.3 |
41 |
35.7 |
31 |
27.4 |
24 |
20.8 |
|
60%RH |
71 |
58 |
48.3 |
41.1 |
35.7 |
31 |
27.4 |
24 |
20.8 |
18.5 |
16 |
|
65%RH |
48.3 |
41.1 |
35.7 |
31 |
27.4 |
24 |
20.8 |
18.5 |
16 |
13.7 |
12 |
|
70%RH |
35.7 |
31.0 |
27.4 |
24 |
20.8 |
18.5 |
16 |
13.7 |
12 |
10.3 |
8.4 |
|
75%RH |
27.4 |
24.0 |
20.8 |
18.5 |
16 |
13.7 |
12 |
10.3 |
8.4 |
7.1 |
6 |
|
80%RH |
20.8 |
18.5 |
16 |
13.7 |
12 |
10.3 |
8.4 |
7.1 |
6 |
5.1 |
4.3 |
|
85%RH |
16.0 |
13.7 |
12 |
10.3 |
8.4 |
7.1 |
6 |
5.1 |
4.3 |
3.7 |
3.1 |
|
90%RH |
12.0 |
10.3 |
8.4 |
7.1 |
6 |
5.1 |
4.3 |
3.7 |
3.1 |
2.7 |
2.3 |
|
95%RH |
8.9 |
7.7 |
6.2 |
5.3 |
4.5 |
3.8 |
3.2 |
2.8 |
2.3 |
2.0 |
1.8 |

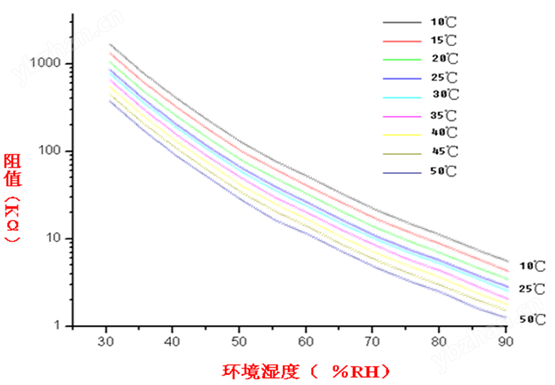

九、产品阻抗特性曲线示意图：
