一、产品简介：
该产品为电阻型高分子湿度传感器（SJ23），性能稳定可靠，产品一致性好，方便大批量生产。

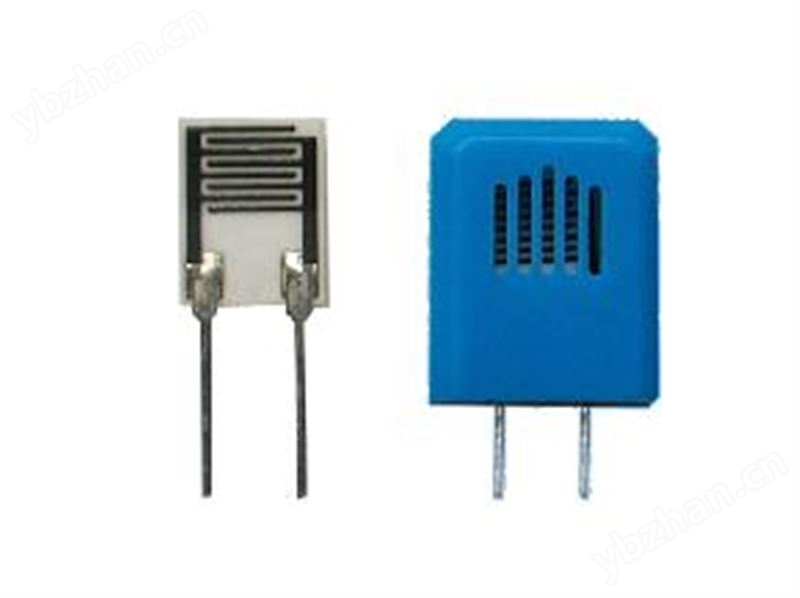

二、外型尺寸：（具体外观见附图一）外壳可选
1—引出脚 2—陶瓷基板 3—叉指电极 4—感湿膜
附图（一）外壳尺寸图：12×4.5×15mm 引脚间距：5.08mm
三、适用范围：
电子万年历、温湿度仪表、数字相框、加湿设备、除湿设备、高档空调等。
四、型号规格：
SJ23，特征阻抗为23KΩ；产品符合ROHS环保；
五、电气性能：
1. 工作电压：VPP≤5.5V；
2. 工作频率：500Hz—2000Hz；
3. 工作温度：0℃—50℃；
4. 工作湿度：20%—95%RH；
5. 稳定性：≤2%RH/年；
6. 温度特性：≤0.5%RH/℃；
7. 湿度检测一致性：≤±5%RH；
8. 温度—— 相对湿度—— 阻抗特性关系，如附图（二）所示。
六、标准检定条件：
1. 温度25℃（±1度），测定频率1KHZ，设定工作电压为IVAC（正弦波）；
2. 检测设备为交流电桥（LCR）（备注：不能使用万用表等直流电源）；
3. 采用恒湿发生装置：恒湿交变箱（SJ—1型）；
七、产品使用注意事项：
1. 避免硬物或手指接触元件表面，以免划伤或污染感湿膜；
2. 避免工作在结露的环境。
八、产品阻抗特性数据详表，如下附图（二）所示
附图（二） 0℃～50℃（23KΩ）湿度阻抗特性数据表
|
0℃ |
5℃ |
10℃ |
15℃ |
20℃ |
25℃ |
30℃ |
35℃ |
40℃ |
45℃ |
50℃ |
|
|
20%RH |
10M |
7419 |
4971 |
3710 |
2894 |
2226 |
1781 |
1298 |
1076 |
||
|
25%RH |
10M |
7419 |
5194 |
3710 |
2523 |
1929 |
1410 |
1113 |
816 |
653 |
519 |
|
30%RH |
4748 |
3413 |
2411 |
1744 |
1335 |
994 |
927 |
631 |
482 |
415 |
312 |
|
35%RH |
2152 |
1558 |
1059 |
815 |
631 |
610 |
386 |
319 |
245 |
193 |
141 |
|
40%RH |
1076 |
794 |
502 |
386 |
299 |
226 |
199 |
176 |
137 |
96 |
82 |
|
45%RH |
519 |
371 |
254 |
196 |
151 |
135 |
108 |
89 |
65 |
52 |
42 |
|
50%RH |
275 |
193 |
135 |
104 |
79 |
65 |
56 |
47 |
38 |
30 |
24 |
|
55%RH |
141 |
104 |
79 |
61 |
47 |
42 |
33 |
27 |
22 |
18 |
14 |
|
60%RH |
80 |
62 |
49 |
37 |
29 |
23 |
20 |
17 |
14 |
11 |
9 |
|
65%RH |
46.0 |
36.4 |
30.4 |
23.4 |
18.1 |
14.1 |
11.9 |
10.1 |
8.7 |
7.0 |
5.8 |
|
70%RH |
28.2 |
24.5 |
19.3 |
14.8 |
11.5 |
10.0 |
8.2 |
6.8 |
5.5 |
4.5 |
3.6 |
|
75%RH |
17.1 |
13.4 |
11.5 |
9.3 |
7.7 |
6.1 |
5.5 |
4.5 |
3.9 |
3.0 |
2.4 |
|
80%RH |
11.9 |
9.1 |
7.4 |
6.1 |
5.3 |
4.3 |
3.8 |
3.2 |
2.6 |
2.1 |
1.9 |
|
85%RH |
8.0 |
6.3 |
5.2 |
4.6 |
3.6 |
2.9 |
2.6 |
2.1 |
1.7 |
1.4 |
1.2 |
|
90%RH |
5.6 |
4.5 |
3.6 |
3.2 |
2.5 |
2.0 |
1.8 |
1.4 |
1.2 |
1.0 |
0.9 |
|
95%RH |
3.9 |
3.3 |
2.6 |
2.2 |
2.0 |
1.8 |
1.6 |
1.3 |
1.1 |
1.0 |
0.9 |

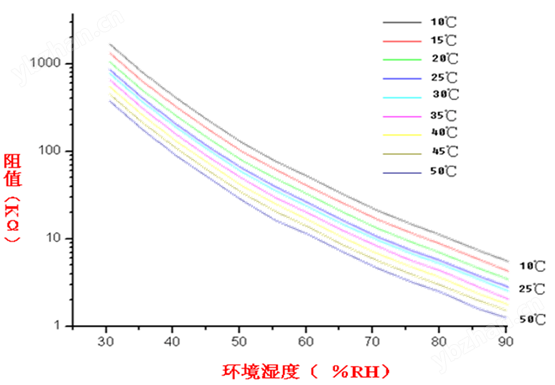

九、产品阻抗特性曲线示意图：
