一、产品简介：

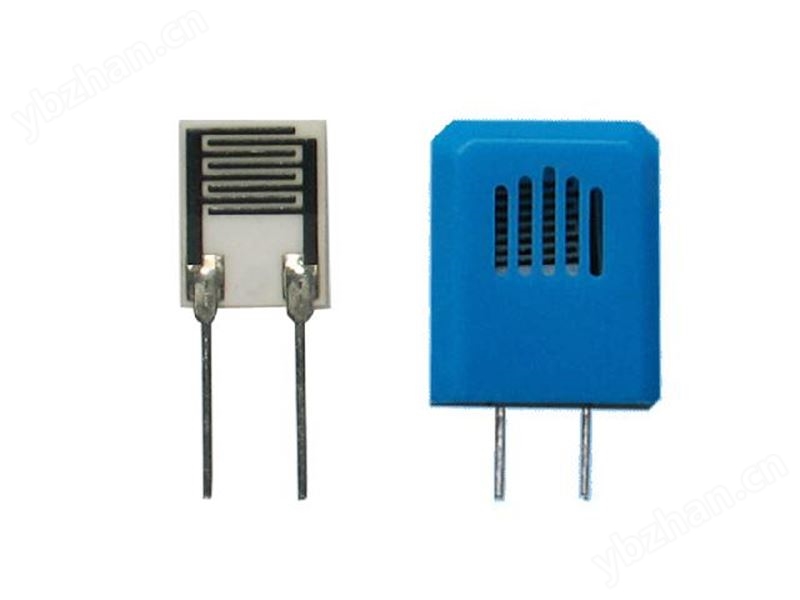

该产品为电阻型高分子湿度传感器（SJ33），性能稳定可靠，产品一致性好，方便大批量生产。

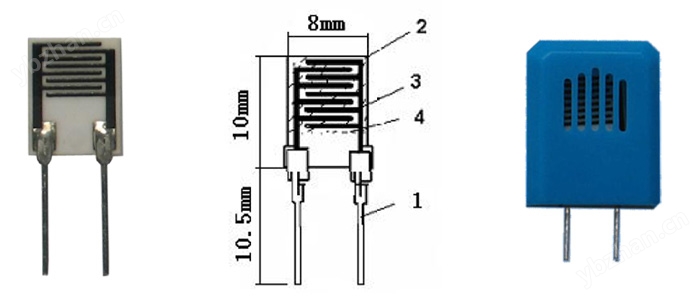

二、外型尺寸：（具体外观见附图一）外壳可选
1—引出脚 2—陶瓷基板 3—叉指电极 4—感湿膜
附图（一）外壳尺寸图：12×4.5×15mm 引脚间距：5.08mm
三、适用范围：
电子万年历、温湿度仪表、数字相框、加湿设备、除湿设备、高档空调等。
四、型号规格：
SJ33，特征阻抗为33KΩ；产品符合ROHS环保；可替换C5-M3.
五、电气性能：
1. 工作电压：VPP≤5.5V；
2. 工作频率：500Hz—2000Hz；
3. 工作温度：0℃—50℃；
4. 工作湿度：20%—95%RH；
5. 稳定性：≤2%RH/年；
6. 温度特性：≤0.5%RH/℃；
7. 湿度检测一致性：≤±5%RH；
8. 温度—— 相对湿度—— 阻抗特性关系，如附图（二）所示。
六、标准检定条件：
1. 温度25℃（±1度），测定频率1KHZ，设定工作电压为IVAC（正弦波）；
2. 检测设备为交流电桥（LCR）（备注：不能使用万用表等直流电源）；
3. 采用恒湿发生装置：恒湿交变箱（SJ—1型）；
七、产品使用注意事项：
1. 避免硬物或手指接触元件表面，以免划伤或污染感湿膜；
2. 避免工作在结露的环境。
八、产品阻抗特性数据详表，如下附图（二）所示
附图（二） 0℃～50℃（31KΩ）湿度阻抗特性数据表
|
0℃ |
5℃ |
10℃ |
15℃ |
20℃ |
25℃ |
30℃ |
35℃ |
40℃ |
45℃ |
50℃ |
|
|
20%RH |
10M |
6700 |
4680 |
3900 |
3000 |
2400 |
1750 |
1450 |
|||
|
25%RH |
10M |
7000 |
5000 |
3400 |
2420 |
1900 |
1500 |
1100 |
880 |
700 |
|
|
30%RH |
6400 |
4600 |
3249 |
2350 |
1800 |
1260 |
1050 |
850 |
650 |
560 |
420 |
|
35%RH |
2900 |
2100 |
1428 |
1099 |
851 |
640 |
520 |
430 |
330 |
260 |
190 |
|
40%RH |
1450 |
1070 |
676 |
520 |
403 |
298 |
268 |
237 |
185 |
130 |
110 |
|
45%RH |
700 |
500 |
343 |
264 |
204 |
152 |
145 |
120 |
88 |
70 |
56 |
|
50%RH |
370 |
260 |
182 |
140 |
107 |
81 |
76 |
63 |
51 |
41 |
33 |
|
55%RH |
190 |
140 |
106 |
82 |
63 |
49 |
44 |
36 |
30 |
24 |
19 |
|
60%RH |
108 |
84 |
66 |
50 |
39 |
31 |
27.5 |
23 |
18.5 |
15.2 |
12.4 |
|
65%RH |
62 |
49 |
41 |
31.5 |
24.4 |
20 |
16 |
13.6 |
11.7 |
9.5 |
7.8 |
|
70%RH |
38 |
33 |
26 |
20 |
15.5 |
14.2 |
11 |
9.2 |
7.4 |
6.1 |
4.9 |
|
75%RH |
23 |
18 |
15.5 |
12.5 |
10.4 |
8.5 |
7.4 |
6.1 |
5.2 |
4.1 |
3.3 |
|
80%RH |
16 |
12.3 |
10 |
8.2 |
7.2 |
5.9 |
5.1 |
4.3 |
3.5 |
2.8 |
2.6 |
|
85%RH |
10.8 |
8.5 |
7.0 |
6.2 |
4.8 |
3.9 |
3.5 |
2.8 |
2.3 |
1.9 |
1.6 |
|
90%RH |
7.5 |
5.2 |
4.8 |
4.3 |
3.4 |
2.8 |
2.4 |
1.9 |
1.6 |
1.4 |
1.2 |
|
95%RH |
5.2 |
3.6 |
3.4 |
3.0 |
2.4 |
2 |
1.8 |
1.5 |
1.2 |
1.0 |
0.9 |

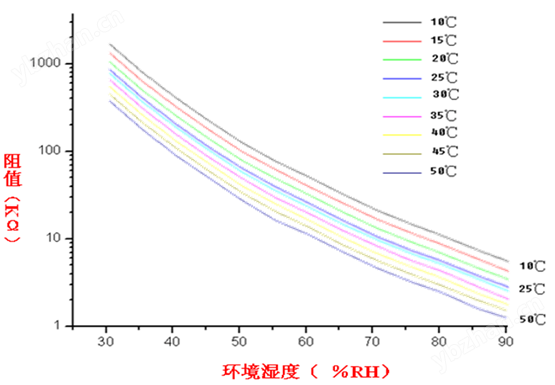

九、产品阻抗特性曲线示意图：
