一、产品简介：

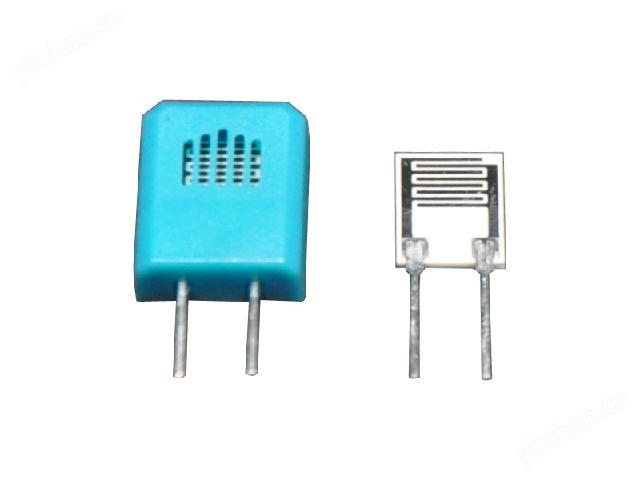

该产品为电阻型高分子湿度传感器（SJ65），性能稳定可靠，产品一致性好，方便大批量生产。

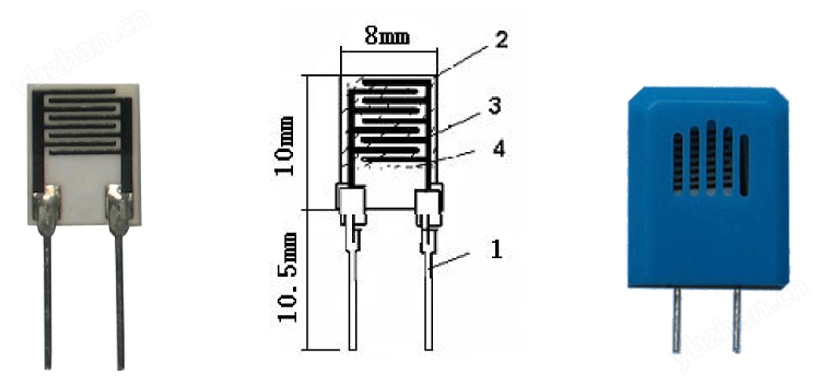

二、外型尺寸：（具体外观见附图一）外壳可选
1—引出脚 2—陶瓷基板 3—叉指电极 4—感湿膜
附图（一）外壳尺寸图：12×4.5×15mm 引脚间距：5.08mm
三、适用范围：
电子万年历、温湿度仪表、数字相框、加湿设备、除湿设备、高档空调等。
四、型号规格：
SJ65，特征阻抗为65KΩ；产品符合ROHS环保；
五、电气性能：
1. 工作电压：VPP≤5.5V；
2. 工作频率：500Hz—2000Hz；
3. 工作温度：0℃—50℃；
4. 工作湿度：20%—95%RH；
5. 稳定性：≤2%RH/年；
6. 温度特性：≤0.5%RH/℃；
7. 湿度检测一致性：≤±5%RH；
8. 温度—— 相对湿度—— 阻抗特性关系，如附图（二）所示。
六、标准检定条件：
1. 温度25℃（±1度），测定频率1KHZ，设定工作电压为IVAC（正弦波）；
2. 检测设备为交流电桥（LCR）（备注：不能使用万用表等直流电源）；
3. 采用恒湿发生装置：恒湿交变箱（SJ—1型）；
七、产品使用注意事项：
1. 避免硬物或手指接触元件表面，以免划伤或污染感湿膜；
2. 避免工作在结露的环境。
八、产品阻抗特性数据详表，如下附图（二）所示
附图（二） 0℃～50℃（65KΩ）湿度阻抗特性数据表
|
0℃ |
5℃ |
10℃ |
15℃ |
20℃ |
25℃ |
30℃ |
35℃ |
40℃ |
45℃ |
50℃ |
|
|
20%RH |
9557 |
6500 |
4403 |
2831 |
2055 |
1401 |
|||||
|
25%RH |
10023 |
6525 |
4248 |
2915 |
2097 |
1384 |
1153 |
751 |
|||
|
30%RH |
10484 |
6668 |
4298 |
2942 |
2013 |
1405 |
1069 |
746 |
545 |
415 |
|
|
35%RH |
6555 |
4403 |
3061 |
2055 |
1445 |
1017 |
755 |
541 |
409 |
306 |
237 |
|
40%RH |
3040 |
2097 |
1468 |
1025 |
749 |
545 |
415 |
304 |
235 |
178 |
136 |
|
45%RH |
1447 |
1040 |
755 |
549 |
411 |
306 |
237 |
176 |
134 |
105 |
83 |
|
50%RH |
734 |
566 |
415 |
310 |
235 |
178 |
136 |
103 |
82 |
64 |
52 |
|
55%RH |
388 |
315 |
241 |
178 |
138 |
106 |
84 |
63 |
52 |
41 |
33 |
|
60%RH |
239 |
178 |
140 |
108 |
83 |
65 |
52 |
42 |
34 |
27 |
22 |
|
65%RH |
138 |
107 |
84 |
65 |
52 |
42 |
34 |
28 |
22 |
17.8 |
14.3 |
|
70%RH |
83 |
67 |
52 |
41 |
34 |
27 |
22 |
18.0 |
14.0 |
11.7 |
9.2 |
|
75%RH |
52 |
41 |
34 |
27 |
22.0 |
18 |
14 |
11.5 |
9.4 |
7.5 |
6.7 |
|
80%RH |
34 |
25 |
22.6 |
18.0 |
15 |
12 |
9.4 |
7.5 |
6.7 |
5.0 |
4. 5 |
|
85%RH |
22 |
17 |
14 |
12.2 |
9.6 |
7.7 |
6.7 |
5.0 |
4.4 |
3.4 |
2.9 |
|
90%RH |
14 |
11 |
9.9 |
7.8 |
6.7 |
5.0 |
4.5 |
3.3 |
2.9 |
2.2 |
2.1 |
|
95%RH |
10 |
7.8 |
6.7 |
5 |
4.5 |
3.3 |
2.9 |
2.2 |
2.1 |
1.5 |
1.4 |

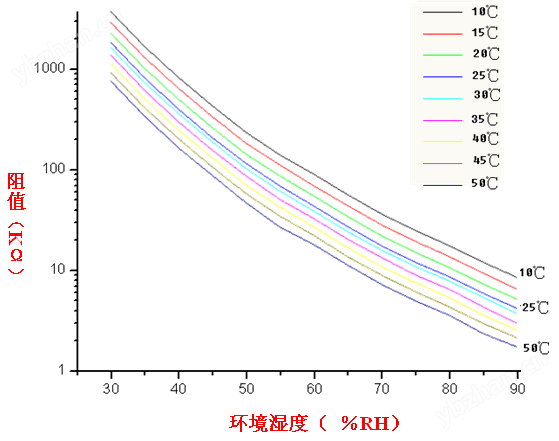

九、产品阻抗特性曲线示意图：
