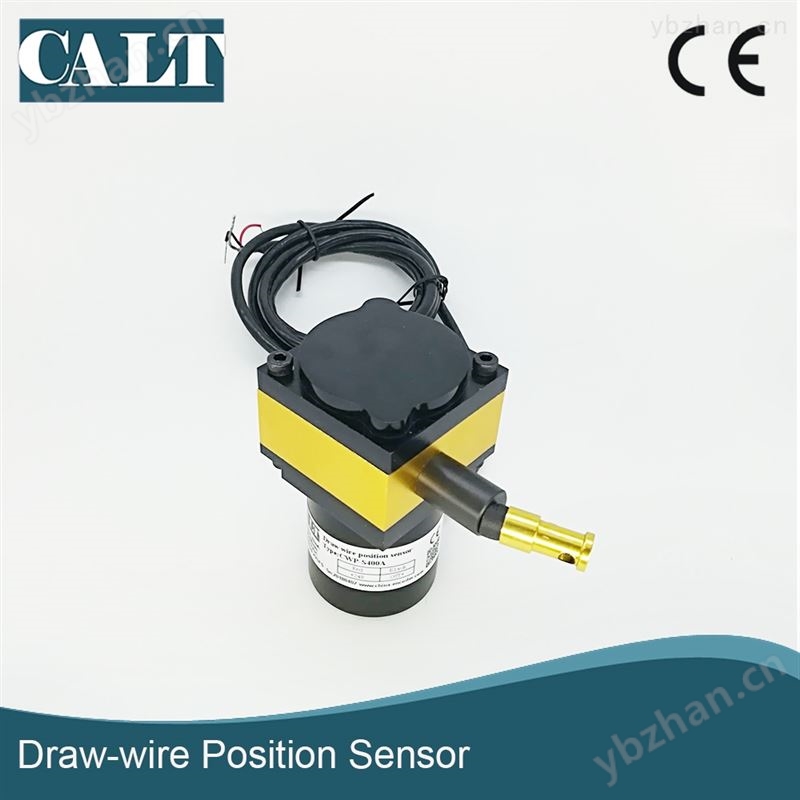

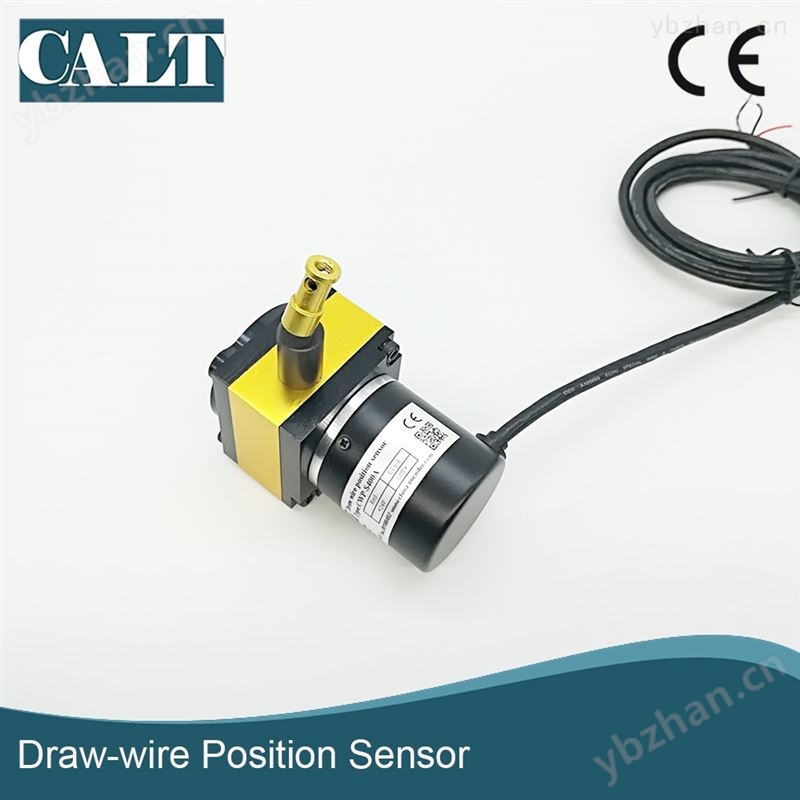

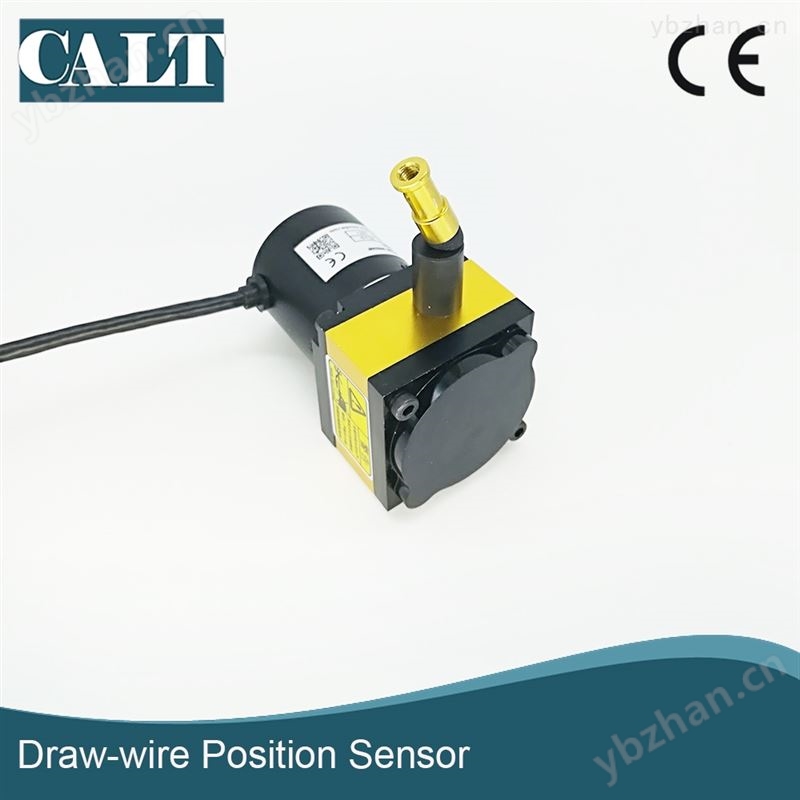

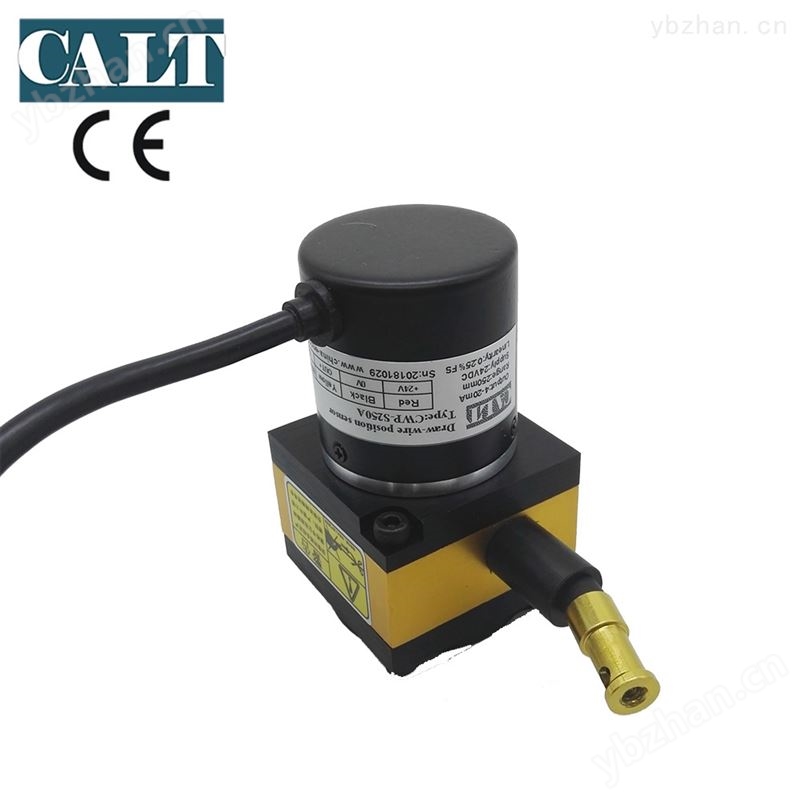

注： 此款拉线位移传感器大测量行程1000mm，输出电路为模拟量4-20mA，线性度0.25%，支持大拉线速度1米/秒，型号为CWP-S1000A，如果需要其他规格，请联系客户详细沟通确认！
测量原理：
被测物体的直线运动，通过传感器的柔性钢丝绳，以及缠绕钢丝绳的测量轮转换成旋转运动（该型号传感器位移可达1000mm），测量轮和编码器的轴连接。通过这种方式，测量绳的直线位移可引发编码器的轴旋转，并输出成正比例的可被记录的数值。
CALT拉绳位移传感器支持各种输出电路，拉线装置配合光电增量编码器可输出集电极开路NPN、推挽电路、长线驱动电路及RS422电路；配合智能多圈*编码器可输出RS485、Modbus RTU、SSI、4-20mA、0-10V输出等；配合精密电位器及放大电路可输出4-20mA（2线）、4-20mA（4线）、0-10V、0-5V及各种电阻输出！
技术参数：
|
电气参数 |
|
|
检测方式 |
进口高精密电位器 |
|
输出电路 |
4-20mA(2 线)、4-20mA(4线)、0-10V、0-5V、10千欧及其他阻值 |
|
线性度 |
0.25%FS |
|
精度 |
0.02%FS |
|
分辨率 |
本质无穷 |
|
供电电压 |
12Vdc 24Vdc |
|
零度/满度 |
可调 |
|
机械参数 |
|
|
测量范围 |
大1000mm |
|
测量轮周长 |
100mm |
|
线径规格 |
0.6mm 高柔性304不锈钢丝绳 |
|
允许拉线速度 |
大0.6m/s |
|
震动 |
10Hz to 2000Hz |
|
拉绳拉力 |
3N |
|
使用寿命 |
200 万次 |
|
外壳材质 |
铝合金 |
|
工作温度 |
-25 ° C~80 ° C |
|
保存温度 |
-40 ° C~80 ° C |
|
防护等级 |
IP54 |
|
重量 |
<0.5KG |
机械尺寸：
行业应用：
选型指导：
