每圈4096分辨率，连续4096圈,1位校验位。
*宽工作电压，极低的耗电流。
*夹紧法兰、同步法兰或盲孔轴套，标准外形结构。
*与德国各款24、25位SSI编码器可互换。

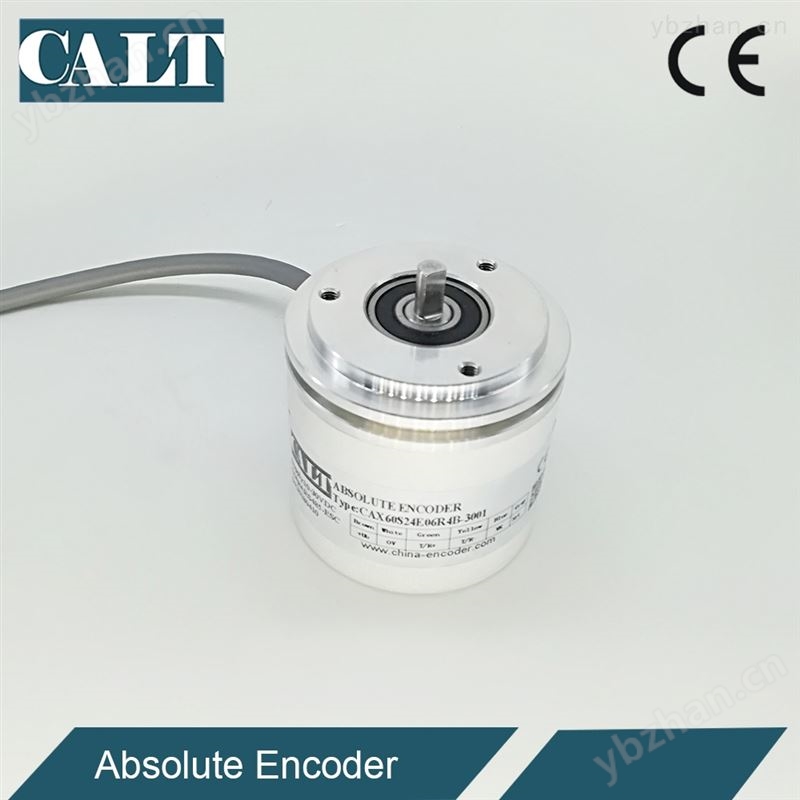

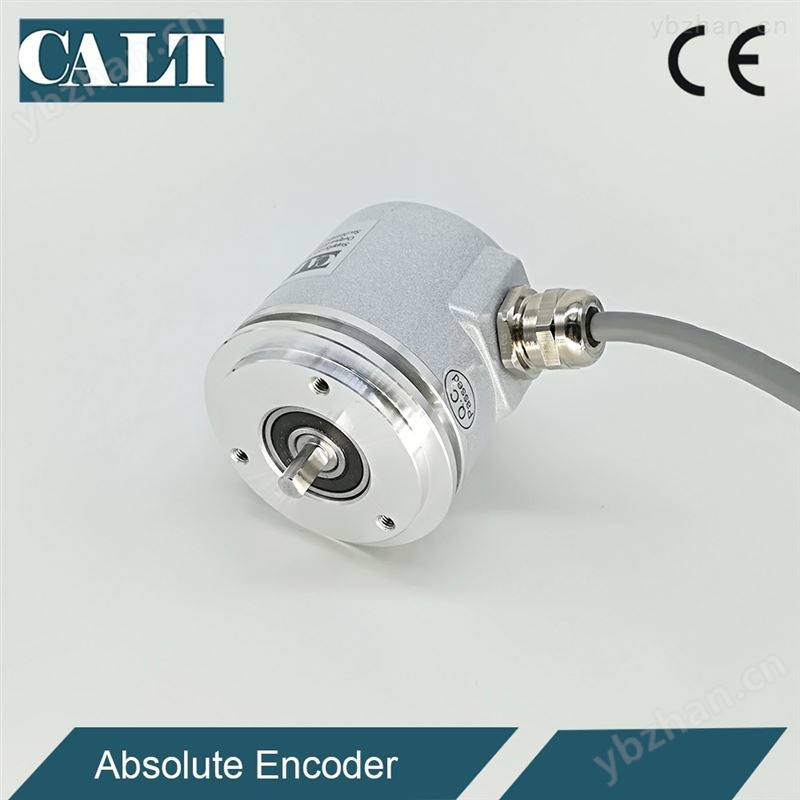

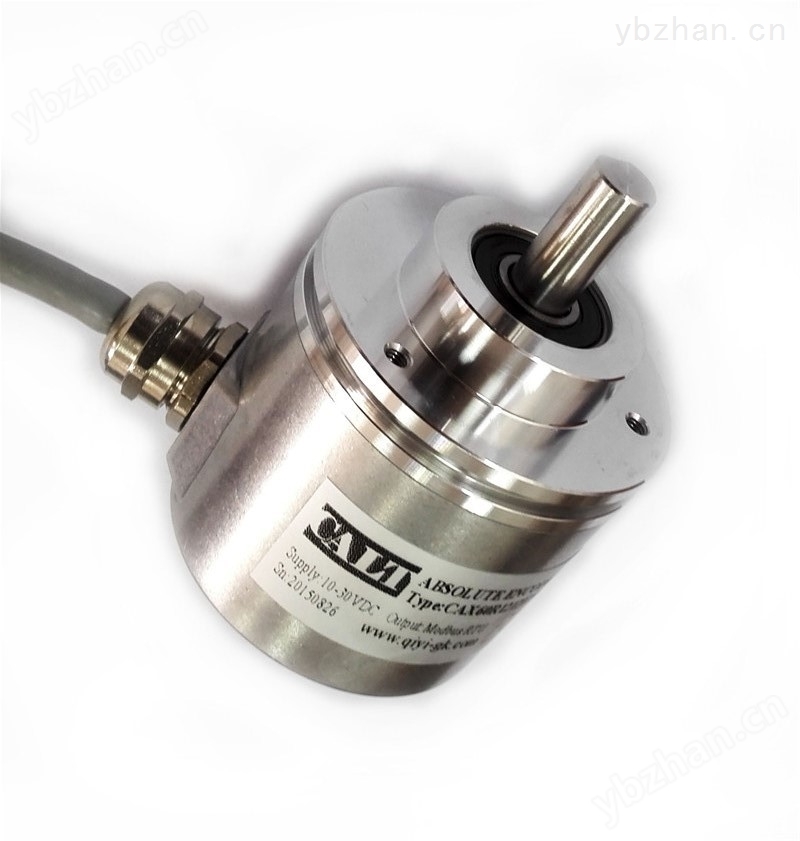

SSI 同步串联信号输出 多圈25位含校验位绝 对值编码器
标准24位SSI格雷码输出，每圈分辨率12位4096线，连续12位4096圈。
外形尺寸： ( 夹紧法兰 单位mm
|
输出接口:(以产品说明书为准) |
|
|

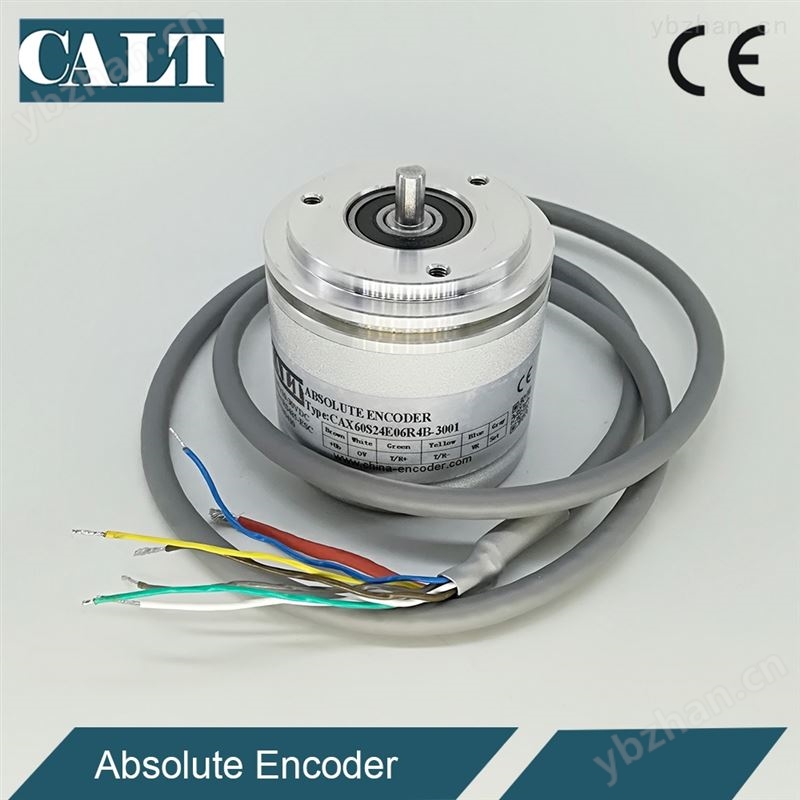

电缆输出 |
|
|
芯缆颜色 |
信号输出 |
|
棕色 |
10 … 30Vdc ( 工作电源 ) |
|
兰色 |
0V GND ( 电源 0V) |
|
黑色 |
DIR ( 旋转方向，注 ) |
|
白色 |
MID P( 中点定位 ) |
|
绿色 |
CLOCK+ ( 时钟正 ) |
|
黄色 |
CLOCK- ( 时钟负 ) |
|
灰色 |
DATA+ ( 数据正 ) |
|
红色 |
DATA- ( 数据负 ) |
|
插座输出 |
|
|
脚号 |
信号输出 |
|
1 |
10 … 30Vdc |
|
2 |
0V GND |
|
3 |
DIR ( 旋转方向 ) |
|
4 |
MID P( 中点定位 ) |
|
5 |
CLOCK+ |
|
6 |
CLOCK- |
|
7 |
DATA+ |
|
8 |
DATA- |
* 绝 对值码盘，高精度全数字化，无需外加电池，无信号干扰、零点飘移之虞。
* SSI 数字输出，快可设时钟频率500KHz，高速度、高精度控制。
* 每圈4096分辨率，连续4096圈,1位校验位。
* 宽工作电压，极低的耗电流。
* 夹紧法兰、同步法兰或盲孔轴套，标准外形结构。
* 与德国各款24、25位SSI编码器可互换。
|
特性参数 |
|
|
工作电压: |
10…30Vdc 极性保护 |
|
消耗电流: |
＜50mA(24Vdc)空载 |
|
输出信号: |
24 ，25位SSI同步串行信号，24位，25位时钟信号自动识别兼容，格雷码 |
|
线性分辨率 : |
1/65536FS |
|
连续圈数: |
1 ～4096圈 |
|
重复精度: |
重复性±2BIT（实际精度与安装精度、轴同心度有关） |
|
时钟速率 : |
快可设时钟频率500KHz，*使用125KHz |
|
工作温度: |
-25 ～80℃ |
|
储存温度: |
-40 ～80℃ |
|
防护等级: |
外壳IP67 转轴IP65 |
|
振动冲击: |
20g ，10～2000Hz；100g，6ms |
|
允许转速: |
2400 转/分 |
|
连接电缆: |
1 米 屏蔽电缆径向侧出（其余形式可订货） |
|
外形特征: |
金属外壳，密封双轴承结构 |
（欲了解更多绝 对值编码器同步串行输出SSI信号请参考附录）
