产品简介:
应用行业：工业自动化
产品结构：实心轴
外径（mm）：40
孔径/轴径（mm）：4mm, 5mm, 6mm
分辨率（CPR）：100~5400
工作电压：5~26V
输出电路：电压电路,集电极开路,推挽电路,长线驱动
亲爱的朋友，欢迎光临本店！本店专业提供各种类型的增量编码器、值编码器、霍尔编码器、位移传感器及相关的仪器仪表和附件。我们有专业的技术和丰富的工控服务经验，我们的编码器已经成功替换光洋编码器、内密控编码器、欧姆龙编码器、多摩川编码器、库普勒编码器等，质量可靠、售后保障、价格实惠，可以提供技术咨询和选型指导，与您一起解决工业控制中的难题！

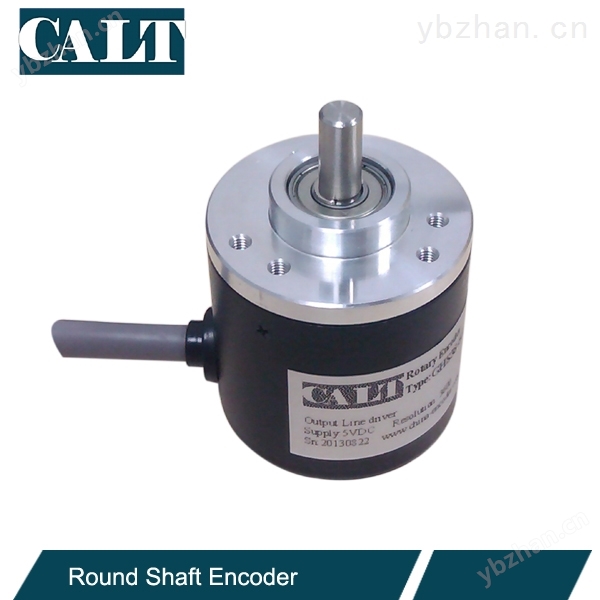

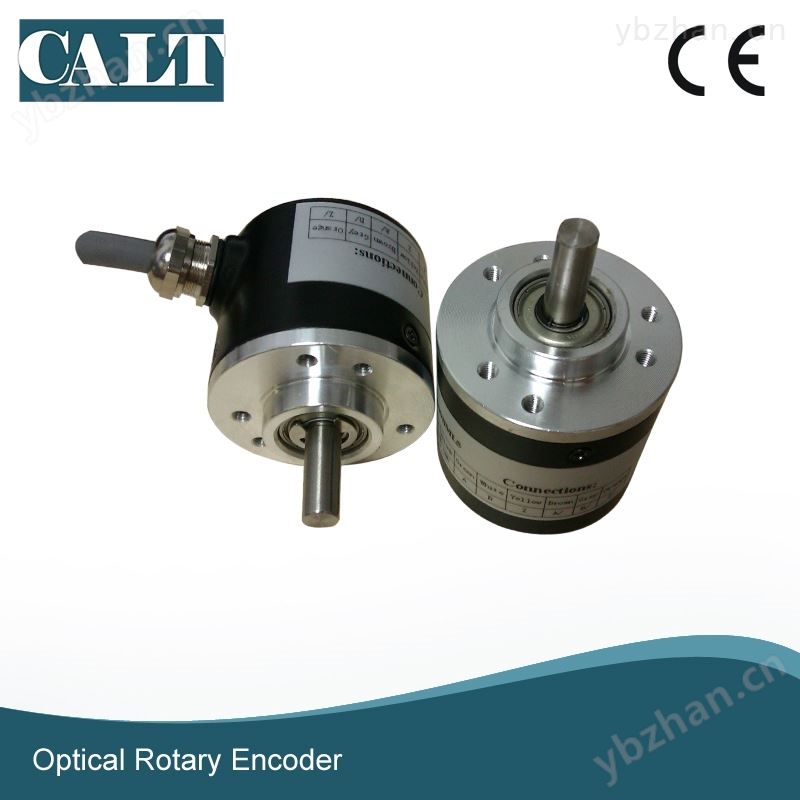

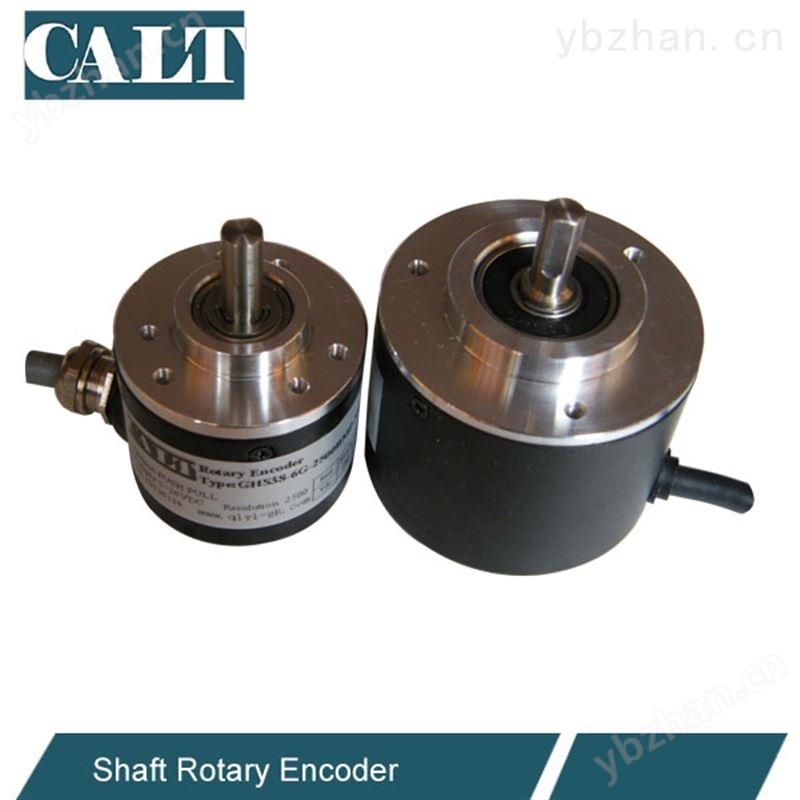

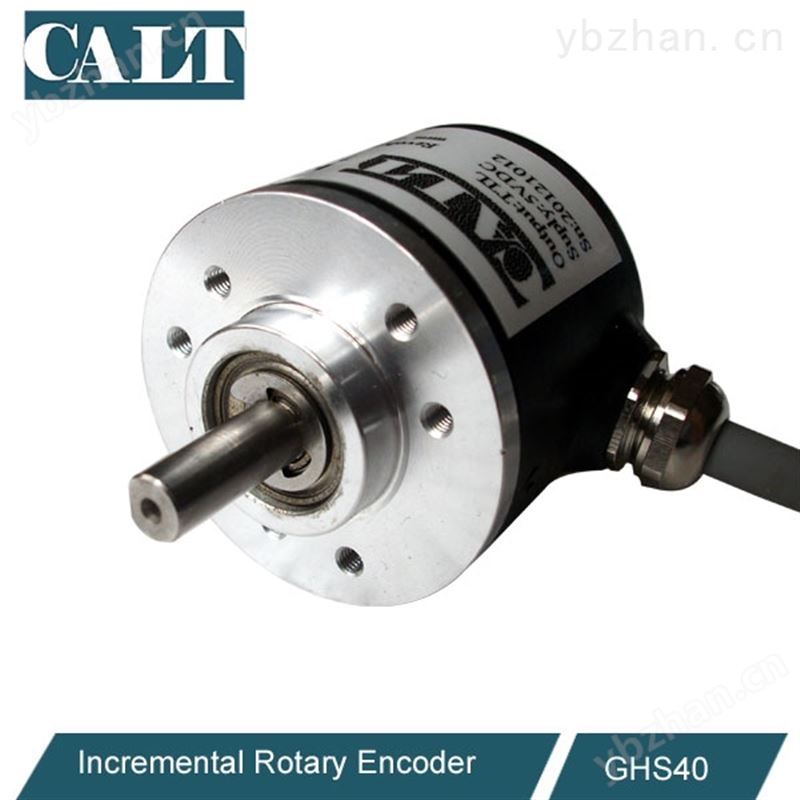

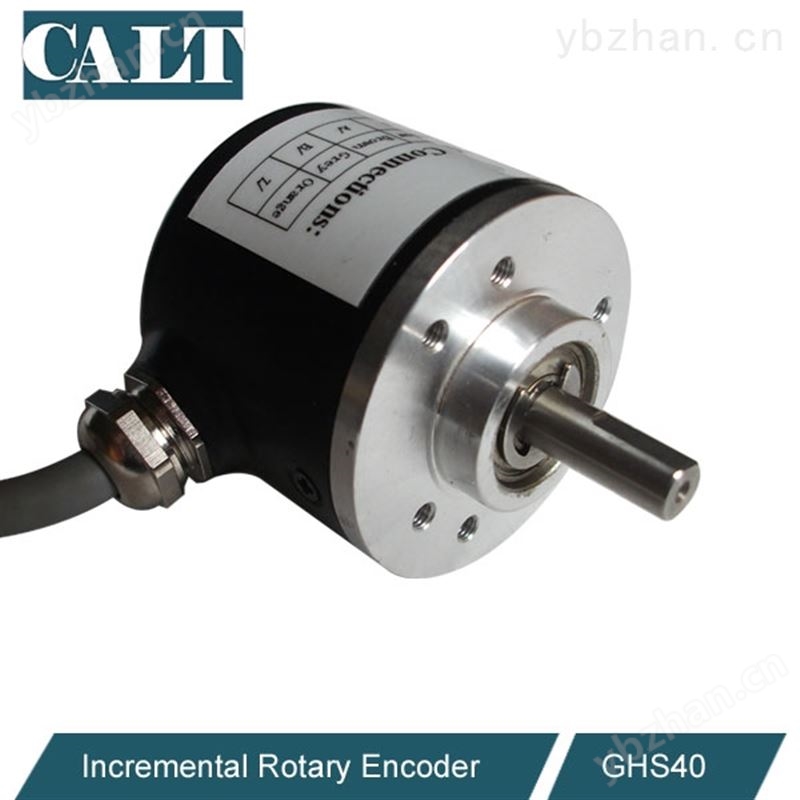

实物采样：
特点及应用：
内部采用ASIC器件，可靠性高，寿命长，抗干扰性能强。不锈钢主轴具有更高的稳定性和防护能力，金属外壳更加牢固抗冲击。应用于自动控制、测量、机器人、X-Y工作、印刷包装、计算机设备及数控设备。
型号 ：
电气特性：
|
输出电路 |
集电极开路 |
电压输出 |
互补型输出 |
长线驱动输出 |
|
电源电压Vcc |
5~26 |
5~26 |
5 ±0.25 5~26 |
5 ±0.25 5~26 |
|
消耗电流 |
≤80mA |
≤80mA |
≤80mA |
≤150mA |
|
负载电流 |
40mA |
40mA |
40mA |
60mA |
|
输出H高电平 |
Vcc*70% |
Vcc-2.5V |
Vcc-1.5V |
3.4V |
|
输出低高电平 |
0.4V |
0.4V |
0.8V |
0.4V |
|
上升时间Tr |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
下降时间Tf |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
频率响应 |
300kHz |
300kHz |
300kHz |
300kHz |
机械特性：
|
每分钟转速r/min |
起动扭矩 |
轴负荷 |
抗冲击 |
抗振动 |
|
6000 |
<0.05Nm |
径向50N 轴向20N |
50G/11ms |
10G 10~2000HZ |
|
转动惯量 |
工作温度 |
储存温度 |
防护等级 |
重量 |
|
4x10-8 |
-30~85 ℃ |
-35~95 ℃ |
IP51 |
120g |

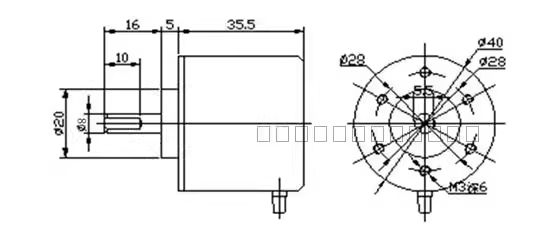

外形尺寸：
接线表：
|
信号 |
A |
B |
Z |
A- |
B- |
Z- |
Vcc |
GND |
|
颜色 |
绿 |
白 |
黄 |
棕 |
灰 |
橙 |
红 |
黑 |
|
无反相信号 |
绿 |
白 |
黄 |
- |
- |
- |
红 |
黑 |
*型号：
GHS40-6G200BMC526; GHS40-6G500BMP830; GHS40-6G1000BML5;
GHS40-6G360BMC526; GHS40-6G1024BMP830; GHS40-6G2000BML5;
