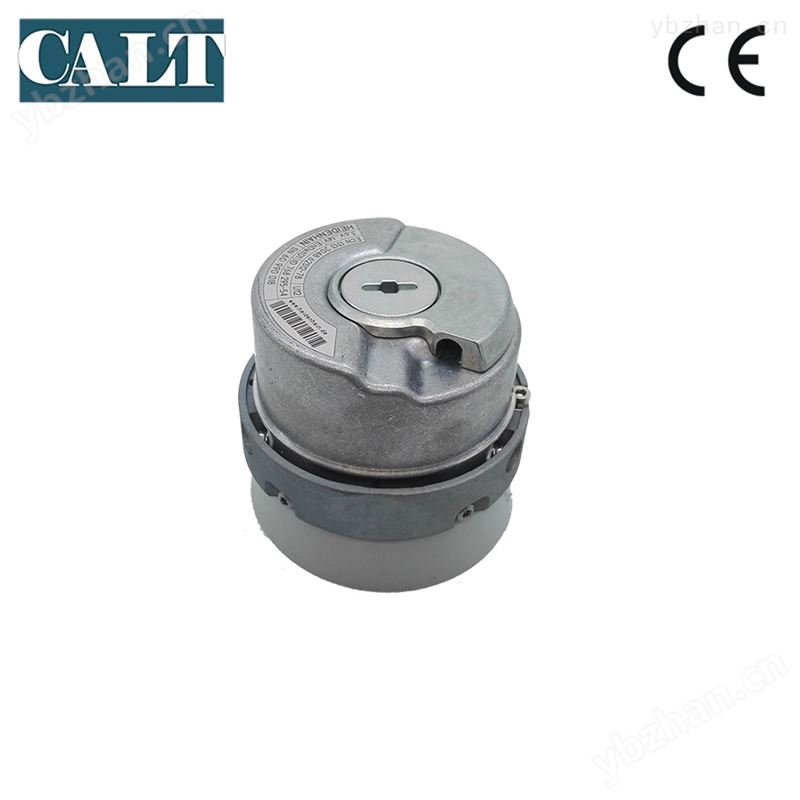

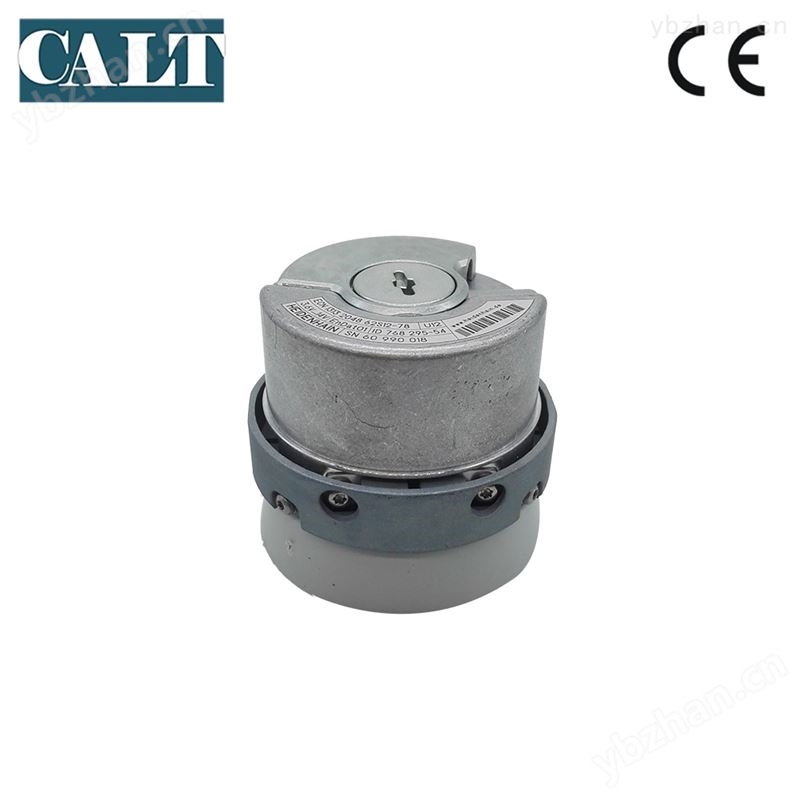

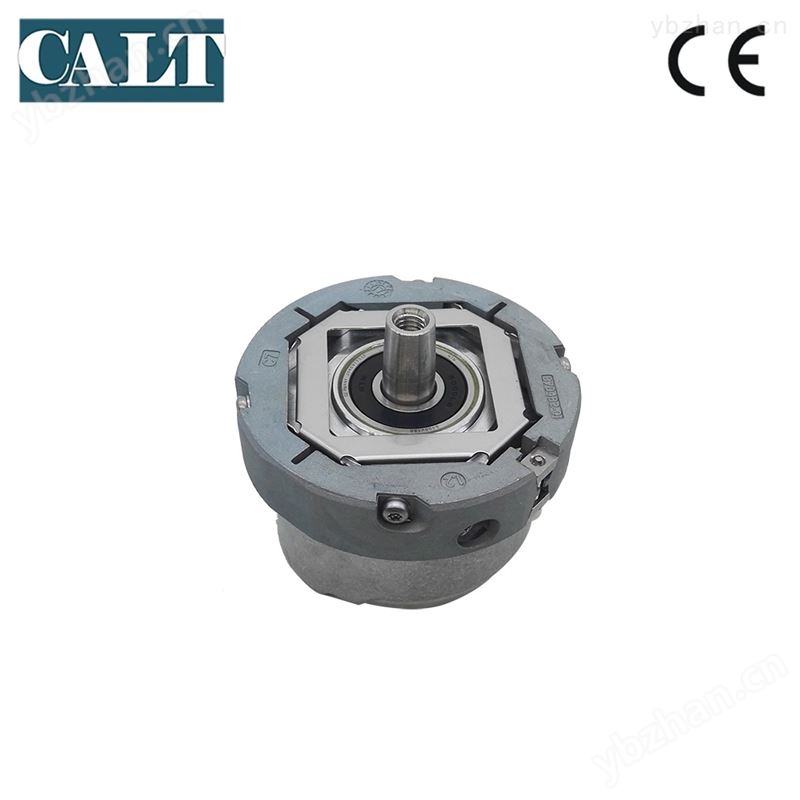

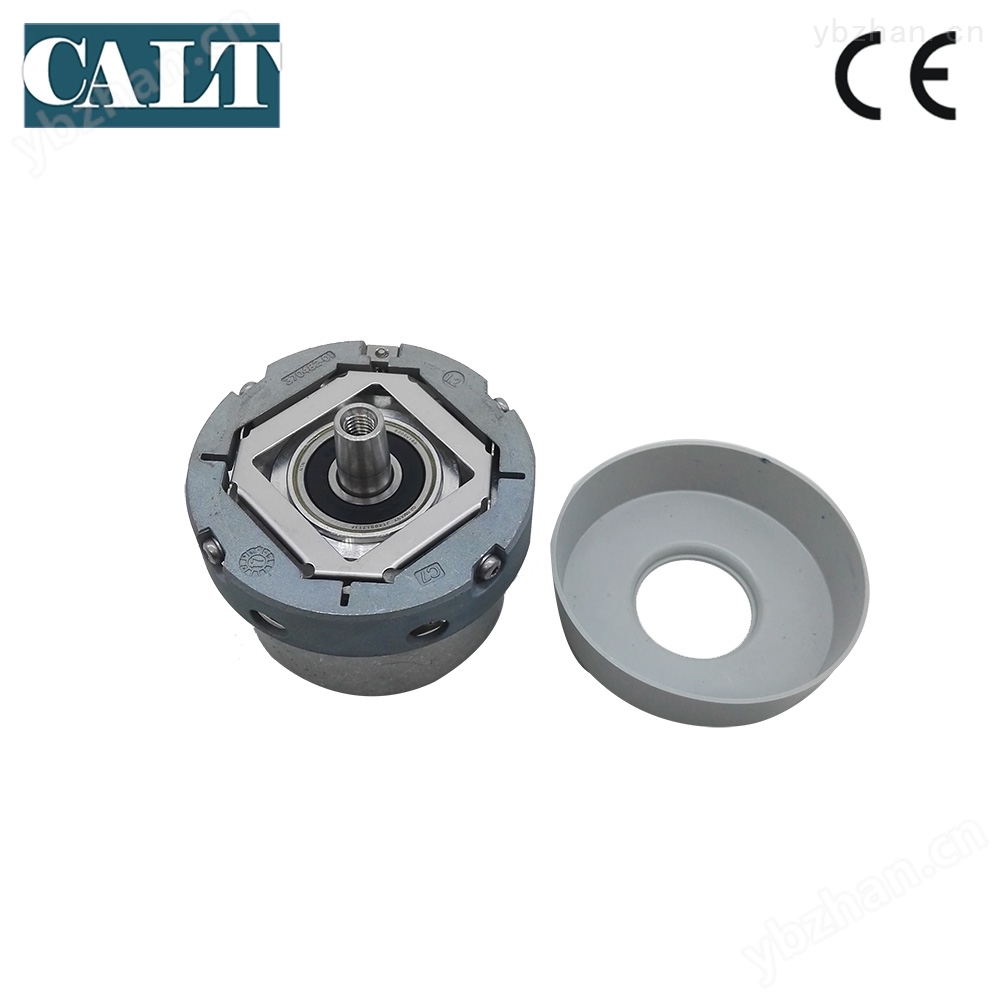

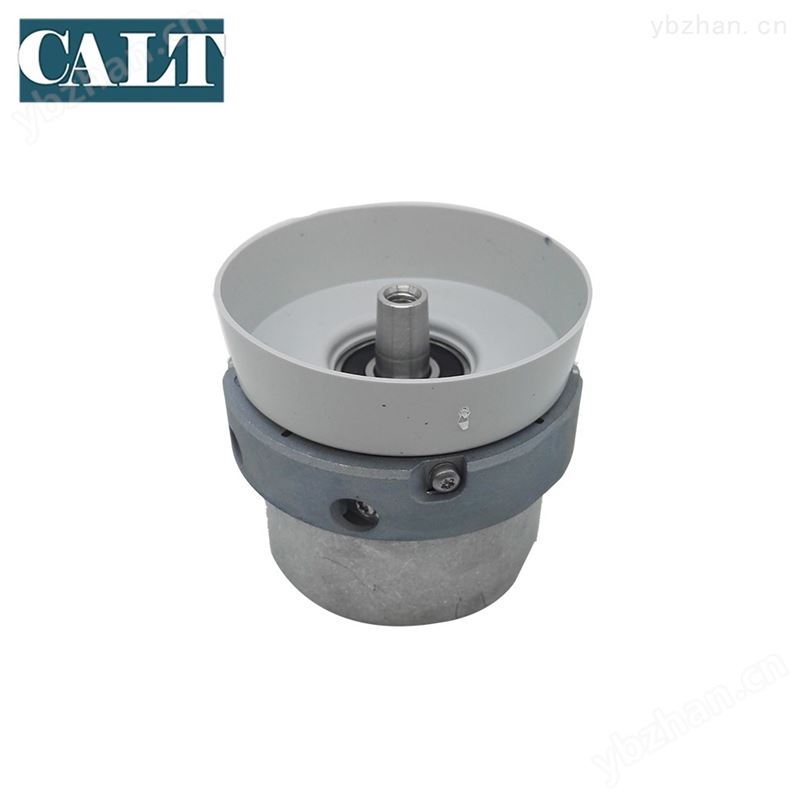

内置轴承并安装在电机内的旋转编码器,安装式定子联轴器
安装直径 65 mm,锥度轴
单圈值大孔径编码器 ECN113 （SSI、EnDaT）
- 单圈值每转分辨率 8192
- 大孔径全空轴套式
- 附加增量正余弦信号
每圈 2048 线 A/B 相
- SSI 输出或 EnDat2.2 输出
- 测量仪器、机床等
-
ECN 1313
内置轴承并安装在电机内的旋转编码器
安装式定子联轴器
安装直径 65 mm
锥度轴技术参数
工作电压:
5V ±5%
振荡:
20g（55-2000Hz）
耗 电 流:
≤180mA
冲击:
100g（6ms）
输出值码:
格雷码（SSI）;纯二进制（EnDat）
工作温度:
100℃
每圈分辨率:
8192 （13位）
低工作温度:
-40℃（固定电缆）
附加增量信号:
1Vpp，2048线/圈，A、B双相
外径:
Ф87 mm
截止频率:
≥200KHz
转轴:
Ф50mm, Ф25mm（中空轴套型）
系统准确度:
20″
Ф20 mm , Ф38mm（可选订货）
传输距离:
100米（SSI）； 150米（EnDat）
防护等级:
IP64
电气转速/精度:
n max /±50LSB；660RPM/±1LSB
启动转矩 20 ℃:
< 0. 1 5 Nm （D<30 ） , <0. 2Nm （D>30 ）
机械转速:
6000转/分（D<30 ） , 4000转/分（D<30 ）
允许轴向间隙:
±1.5mm
线缆屏蔽线已与编码器外壳短接。 -
SSI: 时钟同步串行信号，大时钟频率1MHz。
EnDat2.1: 时钟同步串行信号，时钟频率2MHz。
